温馨提醒：图片仅供参考，商品以实物为准

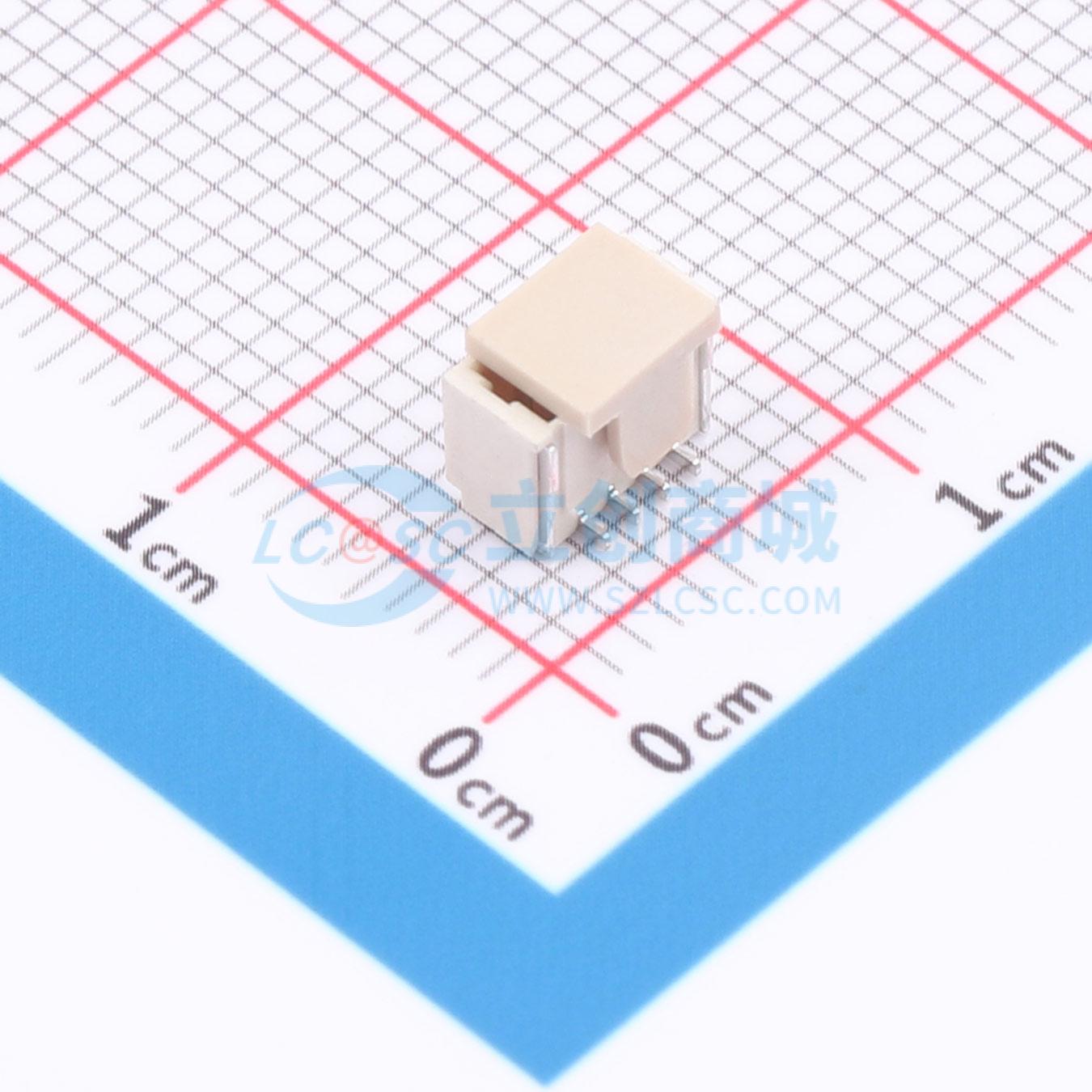

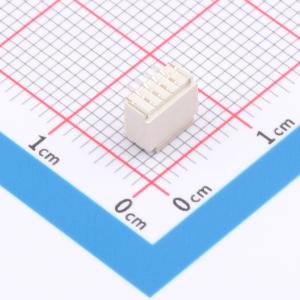

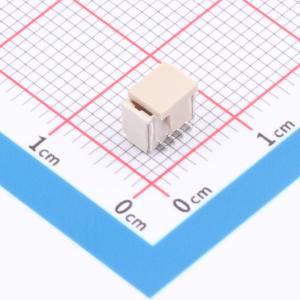

LCK-WF-A1002WV-S-4PA
1x4P 间距:1mm 立贴 系列:SH
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WAFER SH 1.0立贴4P
- 品牌名称
- LCKELEC(联晟欣)
- 商品型号
- LCK-WF-A1002WV-S-4PA
- 商品编号
- C54769866
- 商品封装
- SMD,P=1mm
- 包装方式
- 编带
- 商品毛重
- 0.333867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x4P | |
| 间距 | 1mm | |
| 安装方式 | 立贴 | |
| 参考系列 | SH | |
| 总PIN数 | 4P | |
| 排数 | 1 | |
| 每排PIN数 | 4 | |
| 额定电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 磷青铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 50V | |
| 塑料材质 | LCP | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 4.4mm | |
| X轴-板上底边长度(间距线) | 6mm | |
| Y轴-板上底边宽度 | 3mm |
商品特性
- 电流额定值：1A交流、直流
- 电压额定值：50V交流、直流
- 温度范围：-25℃ ~ +85℃
- 接触电阻：最大20mΩ
- 绝缘电阻：最小100MΩ
- 耐受电压：500V交流/分钟
- 材料：磷酸青铜镀锡、PBT（UL94V - 0）、晶圆LCP（UL94V - 0）引脚磷酸青铜镀锡、焊盘磷酸青铜镀锡
