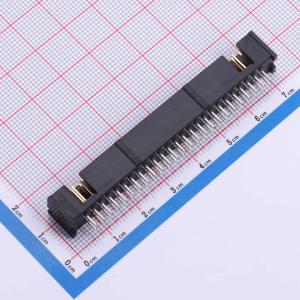

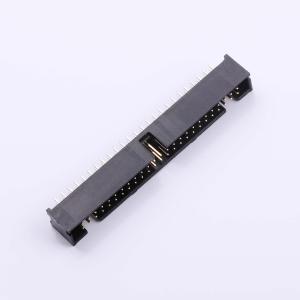

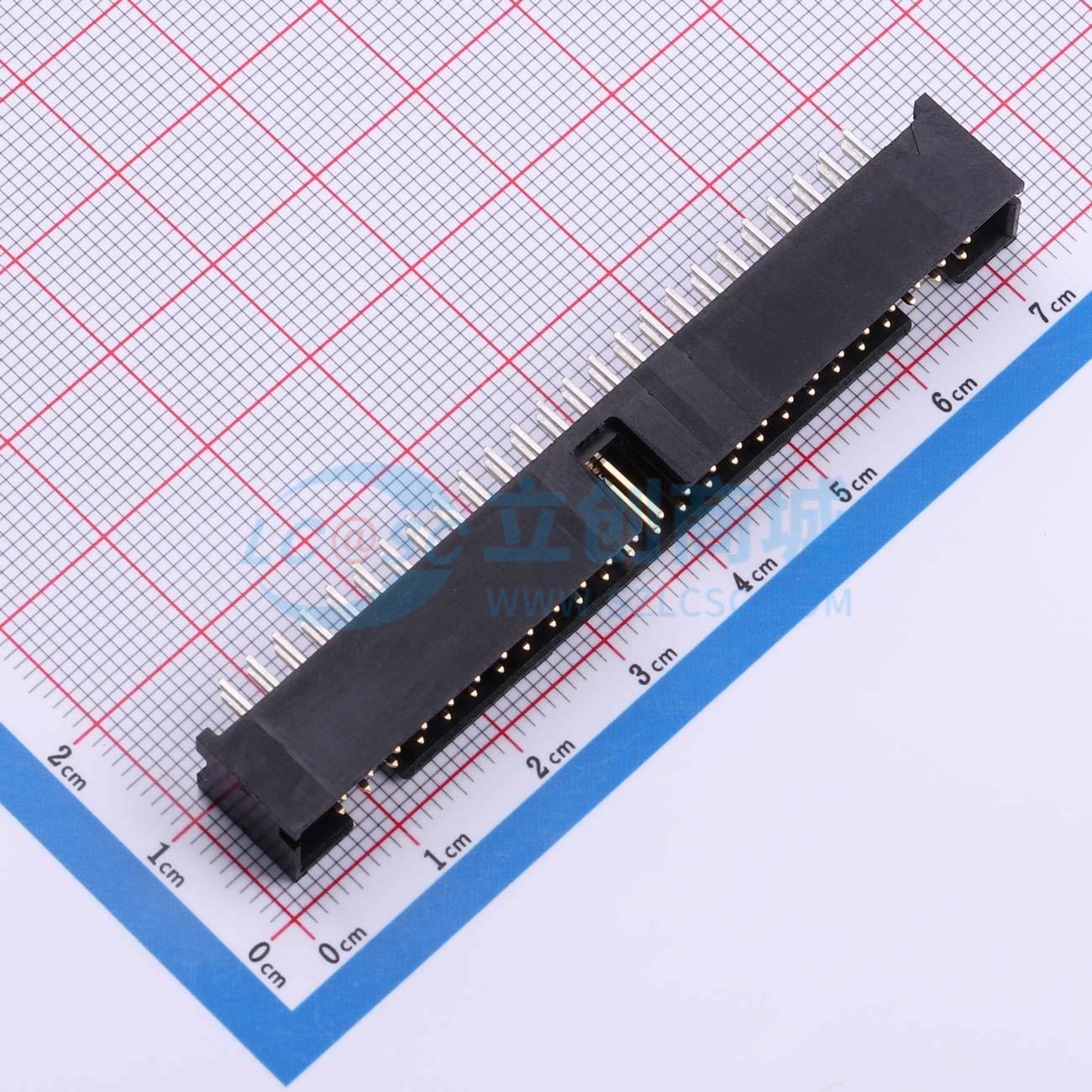

温馨提醒：图片仅供参考，商品以实物为准
1-5103308-0
2.54mm 2x25P 排数:2 每排P数:25
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 1-5103308-0
- 商品编号
- C5166338
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 11.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IDC刺破式连接器(牛角/简牛) | |
| 连接器类型 | 简牛座 | |
| 间距 | 2.54mm | |
| 结构 | 2x25P | |
| 安装方式 | 直插 | |
| 行距 | 2.54mm |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 2 | |
| 每排PIN数 | 25 | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 金 | |
| 颜色 | 黑色 | |
| 板上高度 | 9.85mm |
商品概述
双杆极化槽 2个中心极化槽 对于10位组件，此位置省略槽 基准U和V由客户确定 外壳：玻璃填充尼龙或PBT，黑色，UL 94V - O等级。插针：黄铜 插针：钯镍镀层上闪镀黄金，配合表面最小总厚度为0.000015英寸（0.00038毫米），焊尾最小镀锡厚度为0.000100英寸（0.00254毫米），整个插针最小镀镍底层厚度为0.000050英寸（0.00127毫米）；或者配合表面最小镀金厚度为0.000015英寸（0.00038毫米），焊尾最小镀锡厚度为0.000100英寸（0.00254毫米），整个插针最小镀镍底层厚度为0.000050英寸（0.00127毫米） 肋条：所有位置尺寸 - 2个位于外壳端部。20至34位尺寸 - 在外壳中心增加1个肋条。40至60位尺寸 - 在外壳剩余长度内均匀分布2个额外肋条 推荐的PCB布局
