温馨提醒：图片仅供参考，商品以实物为准

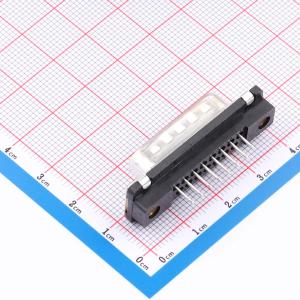

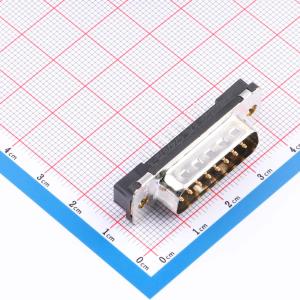

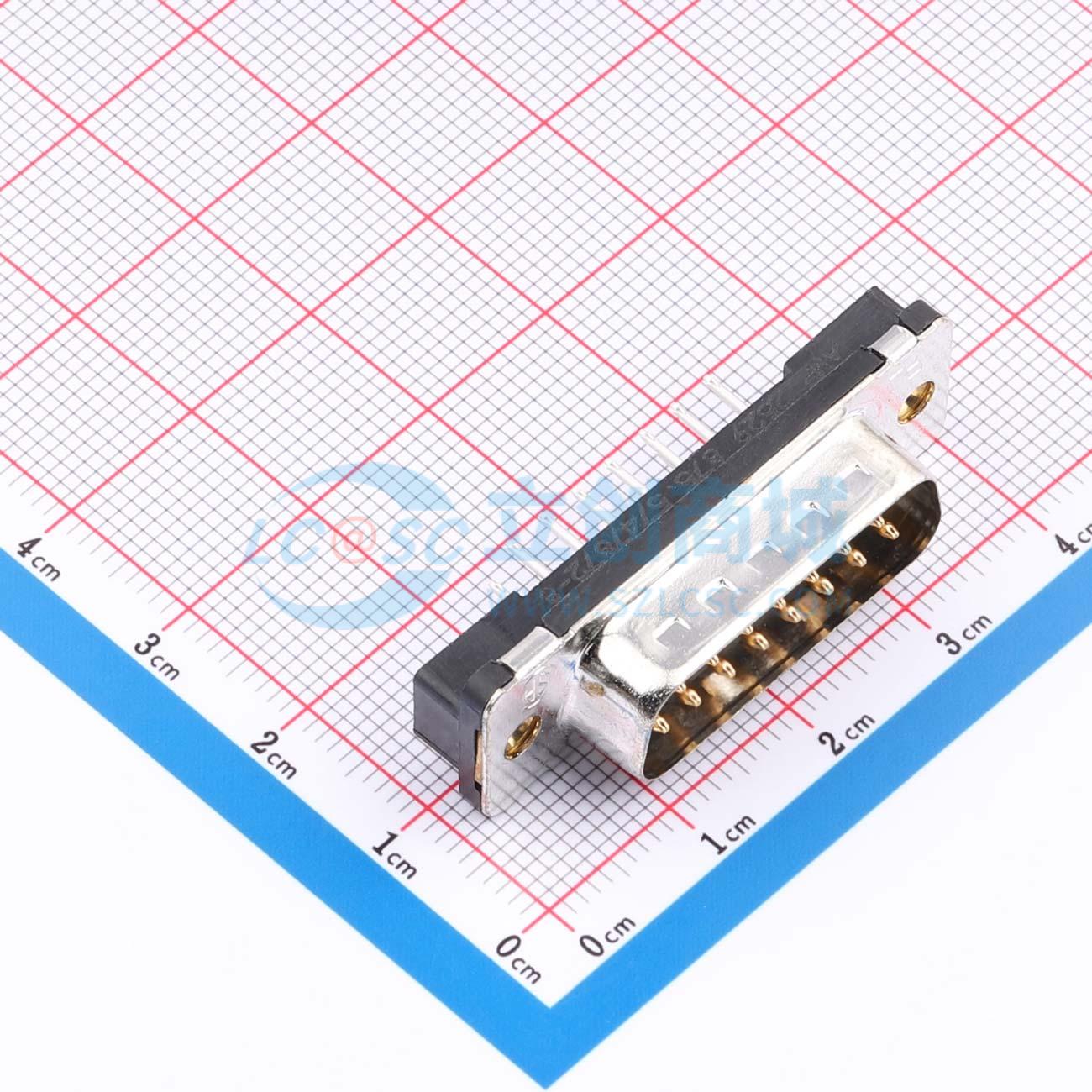

5747872-8
公 P数:15P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 15 针 D 形连接器，插头，板对板，板载安装，2 号外壳尺寸，中心线间距 2.74 mm [0.108 英寸]，印刷电路板，AMPLIMITE HD - 20
- 商品型号
- 5747872-8
- 商品编号
- C5166212
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | D-Sub/VGA连接器 | |
| 公母 | 公 | |
| 总PIN位数 | 15P | |
| 排数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流-信号脚 | 6A | |
| 颜色 | 黑色 | |
| 工作温度 | -55℃~+105℃ |
商品概述
推荐的印刷电路板安装尺寸。外壳采用阻燃、94V - 0 等级的热塑性塑料；颜色为黑色。外壳材质为碳钢，触点为黄铜，插件为黄铜，螺丝锁为锌。外壳：最小 0.000200 英寸的锡覆盖在最小 0.000100 英寸的铜上。插件：未电镀。螺丝锁：采用透明铬酸盐处理。触点：从配合端起最小 0.150 英寸长度镀金，配合区域最小 0.000030 英寸金，另一端最小 0.000100 英寸锡，整体最小 0.000050 英寸镍。或者从配合端起最小 0.150 英寸长度在镀钯镍上闪镀金，配合区域最小 0.000030 英寸钯镍，另一端最小 0.000100 英寸锡，整体最小 0.000050 英寸镍。基准和基本尺寸由客户确定。外壳凸片铆接区域最大 0.110 英寸。
