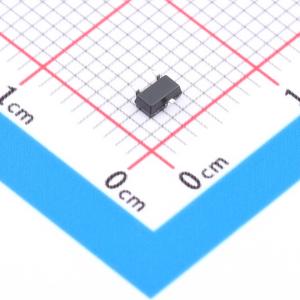

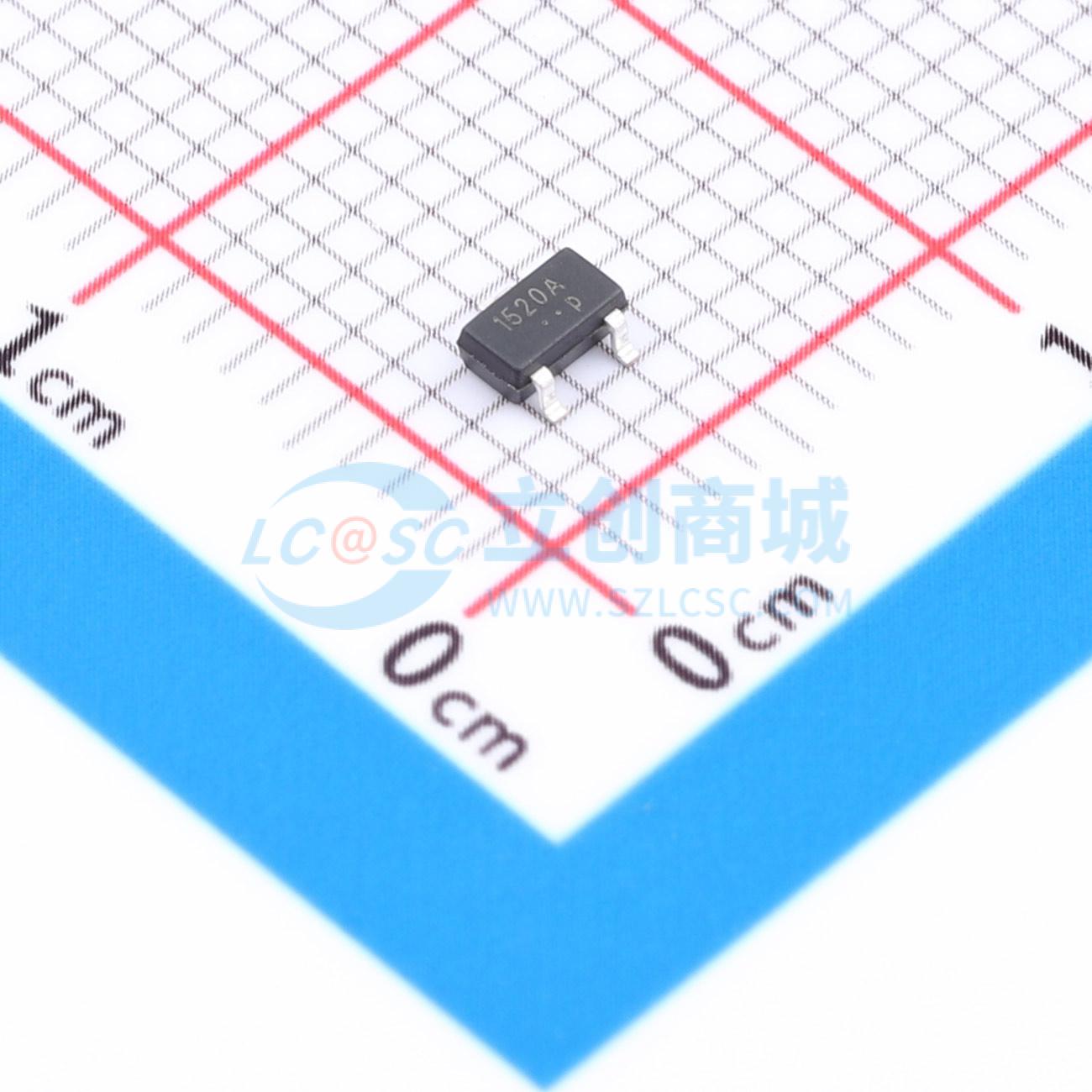

温馨提醒：图片仅供参考，商品以实物为准
LWP1520AL
LWP1520AL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- LWP1520AL
- 商品编号
- C54740804
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.045467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 16V | |
| 连续漏极电流(Id) | 7.5A | |
| 导通电阻(RDS(on)) | 16.5mΩ@4.5V | |
| 耗散功率(Pd) | 1.8W | |
| 阈值电压(Vgs(th)) | 600mV | |
| 栅极电荷量(Qg) | 13nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.024nF | |
| 反向传输电容(Crss) | 177pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 192pF | |
| 栅极电压(Vgs) | ±10V |
商品概述
LWP1520AL采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用。封装形式为SOT23 - 3L，符合ROHS标准和无卤标准。
商品特性
- 快速开关
- 低栅极电荷和导通电阻（RDS(ON)）
- 低反向传输电容
应用领域
- 电池开关应用
- 硬开关和高频电路
- 电源管理
