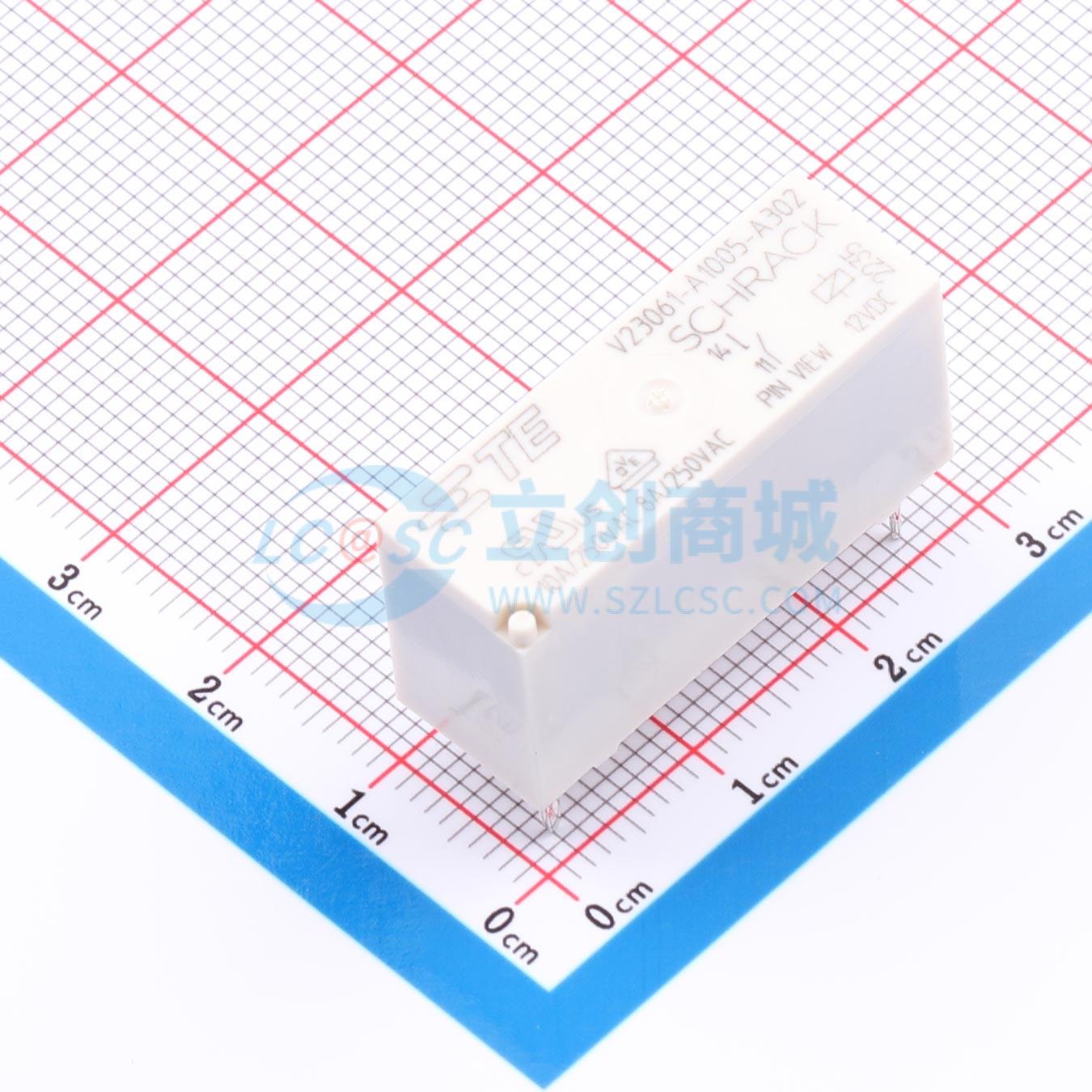

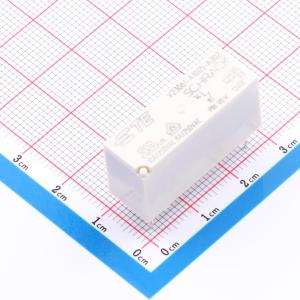

2-1393222-0
12V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：1极8/10A，1C型（转换）或1A型（常开）触点。采用AgSnO2触点，可承受高浪涌电流（TV4 0 65A）。线圈与触点间耐压4kV/8mm。加强绝缘（防护等级II）。8A时环境温度可达85°C。塑料材料符合IEC 60335-1（家用电器）标准。应用：HVAC。接口技术
- 商品型号
- 2-1393222-0
- 商品编号
- C5165667
- 商品封装
- DIP,28.6x15mm
- 包装方式
- 袋装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | 4 | |
| 触点容量(电阻负载) | 8A@250VAC | |
| 最大切换电压 | 400V@AC | |
| 额定线圈功率 | 221mW |
| 属性 | 参数值 | |
|---|---|---|
| 触点材料 | AgSnO2+AgNi | |
| 线圈电阻 | 652Ω | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 28.6mm | |
| 宽度 | 15mm |
商品特性
- 1极8/10A，1组C型（常开常闭）或1组A型（常开）触点
- 采用AgSnO2触点，耐受高浪涌电流（TV4 65A）
- 线圈与触点间间隙8mm，耐压4kV
- 加强绝缘（保护等级II）
- 环境温度最高85°C（8A负载时）
- 塑料材料符合IEC 60335-1标准（家用电器）
应用领域
- 暖通空调
- 接口技术
- 可编程逻辑控制器
- 电源
- 电视/显示器控制
