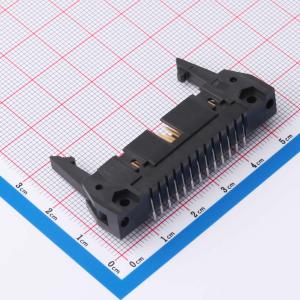

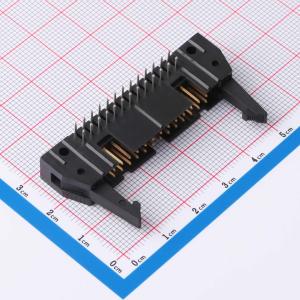

温馨提醒：图片仅供参考，商品以实物为准
5499141-6
2.54mm 2x13P 排数:2 每排P数:13
- 描述
- 线对板，26 位，中心线间距 2.54 mm [.1 in]，直角，通孔焊接，AMP-LATCH 通用插头，带状电缆连接器
- 商品型号
- 5499141-6
- 商品编号
- C5164536
- 商品封装
- 插件,P=2.54mm
- 包装方式
- 托盘
- 商品毛重
- 6.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IDC刺破式连接器(牛角/简牛) | |
| 连接器类型 | 牛角扣 | |
| 间距 | 2.54mm | |
| 结构 | 2x13P | |
| 额定电流 | 1A | |
| 额定电压 | 250V | |
| 安装方式 | 弯插 |
| 属性 | 参数值 | |
|---|---|---|
| 排数 | 2 | |
| 每排PIN数 | 13 | |
| 触头材质 | 黄铜 | |
| 触头镀层 | 金 | |
| 颜色 | 黑色 | |
| 工作温度 | -65℃~+105℃ |
商品概述
为清晰起见，此视图省略了弹出闩锁。表格和注释见第2页。1. 坐标尺寸从基本位置起适用。10和14针尺寸仅包含一个用于卡扣式偏振器（偏振）的插槽，位置如图所示。3. 10针尺寸仅包含一个用于双偏振的插槽，位置如图所示。4. 推荐的印刷电路板厚度为1.57 [.062]。5. 弹出闩锁在打开位置所需的距离。外壳和闩锁：玻璃填充尼龙或聚酯，UL94V - 0等级，颜色见表格。插针：黄铜。7. 插针：钯镍镀层上闪镀金，局部镀覆区域最小总厚度0.76μm [.000030]，焊尾最小镀锡厚度2.54μm [.000100]，整个插针最小镀镍底层厚度1.27μm [.000050]。或者局部镀覆区域最小镀金厚度0.76μm [.000030]，焊尾最小镀锡厚度2.54μm [.000100]，整个插针最小镀镍底层厚度1.27μm [.000050]。基准M和N由客户确定。
