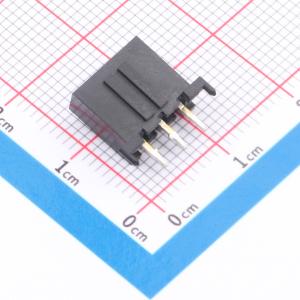

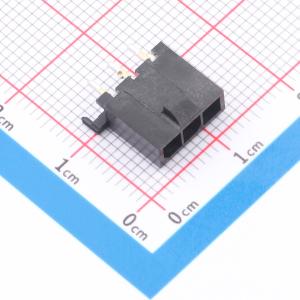

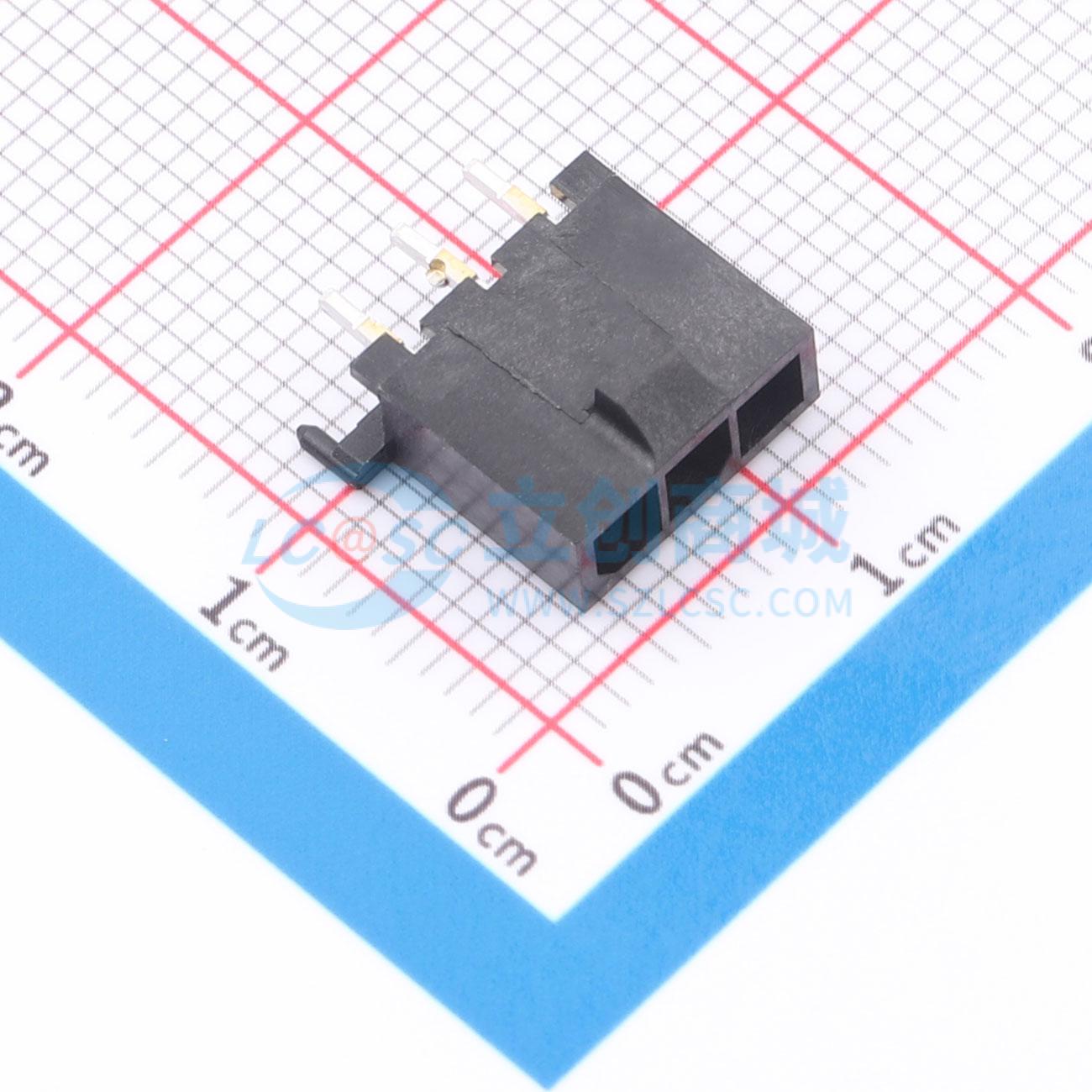

2-1445050-3
1x3P 间距:3mm 直插
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：触点:在最小1.27μm镍层上镀最小2.54μm哑光锡。选择性加载配置。切割边缘,所示区域无镀层
- 商品型号
- 2-1445050-3
- 商品编号
- C5164143
- 商品封装
- 插件,P=3mm
- 包装方式
- 托盘
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x3P | |
| 间距 | 3mm | |
| 安装方式 | 直插 | |
| 总PIN数 | 3P | |
| 排数 | 1 | |
| 每排PIN数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+105℃ | |
| 额定电压 | 250V | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 黑色 |
商品概述
外壳材料为符合UL 94V - O标准的高温尼龙，颜色为黑色。触点材料为黄铜。推荐的印刷电路板厚度为1.57。典型的所有配置中，固定凸起特征相互面对。触点电镀要求为在至少1.27μm的镍层上镀至少2.54μm的哑光锡。有选择性加载配置。推荐的配对产品型号为PN 1445022或2008571（根据位置数量确定短横线）。切割边缘，所示区域无电镀。有2针、3针、4针、5针、6针、7针、8针、9针、10针、12针等不同针数规格。通过位置尺寸进行键控。
商品特性
- 外壳采用符合UL 94V - O标准的高温尼龙
- 触点材料为黄铜
- 推荐印刷电路板厚度1.57
- 固定凸起特征相互面对
- 触点电镀为在至少1.27μm镍层上镀至少2.54μm哑光锡
- 有选择性加载配置
