温馨提醒：图片仅供参考，商品以实物为准

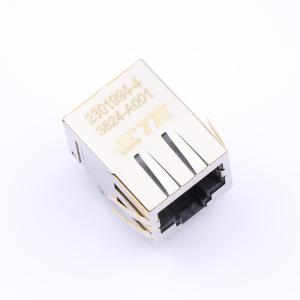

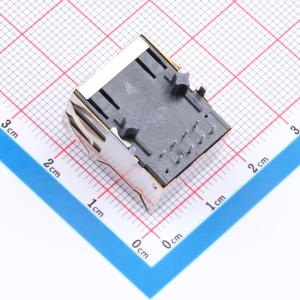

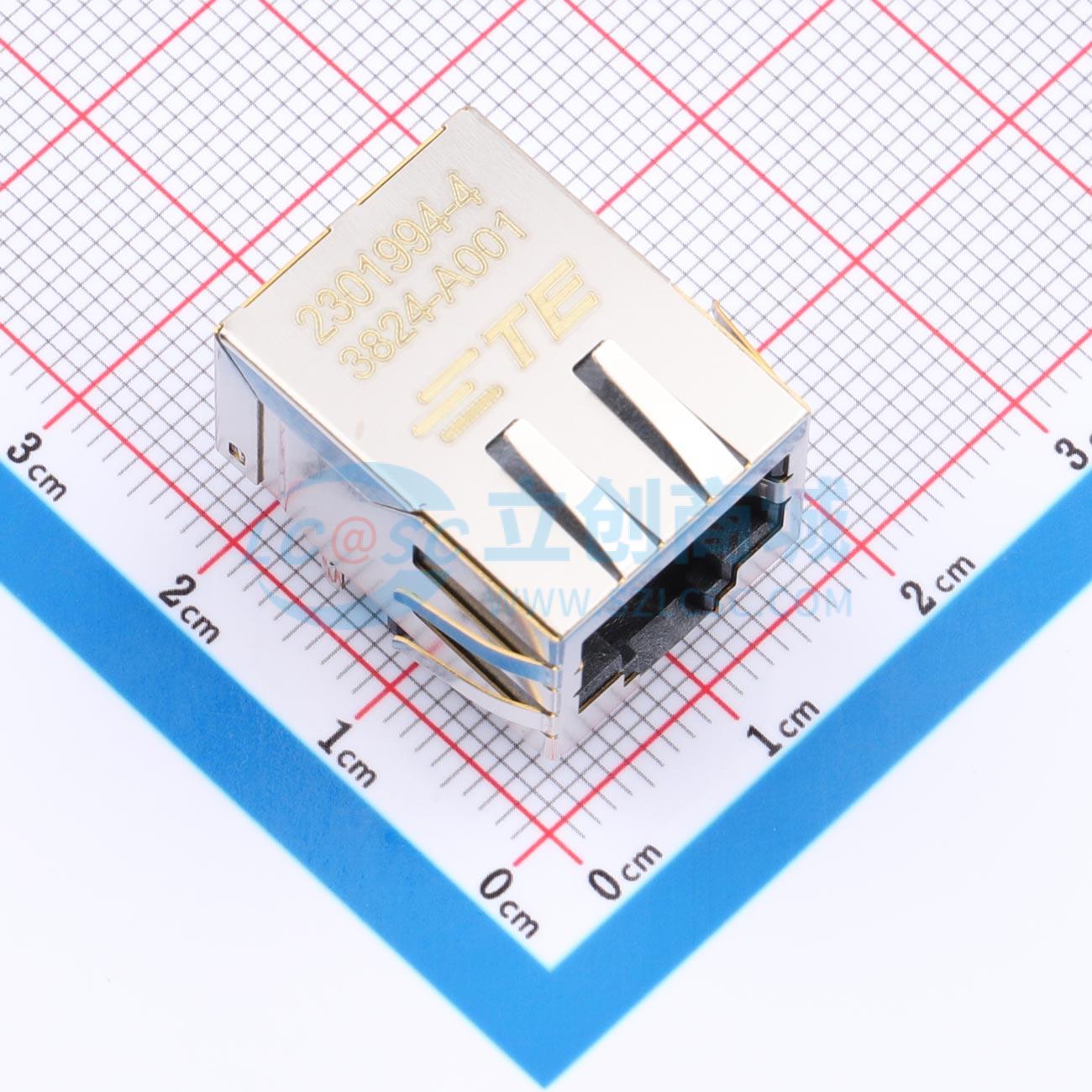

2301994-4
弯插 不带LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- 2301994-4
- 商品编号
- C5163871
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 7.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网连接器(RJ45 RJ11) | |
| 连接器类型 | RJ45插座 | |
| 安装方式 | 弯插 | |
| 端口数量 | 1 | |
| LED | 不带LED | |
| 屏蔽 | 有屏蔽 |
| 属性 | 参数值 | |
|---|---|---|
| PoE | 不带PoE | |
| 附加特征 | 带十字脚 | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+85℃ |
商品概述
连接器材料：
- 外壳：黑色LCP，UL94 V - 0级
- 插件：黑色LCP，UL94 V - 0级
- 屏蔽层：黄铜
- 屏蔽层镀层：镍
- 触点：铜合金
- 触点镀层：接触区域选择性镀金，最小0.76μm（30微英寸），镀在最小1.27μm（50微英寸）的镍层上
- 焊针镀层：3.05μm（120微英寸）锡，镀在1.02μm（40微英寸）的镍层上
- 屏蔽针镀层：镍
2针未电气连接，可省略，省略引脚见电路图 3个RJ45腔体符合FCC规则和条例第68部分 该部件推荐用于回流焊接工艺，峰值焊接温度最高+260°C，最长10秒 工作温度：T = -40°C ~ +85°C 储存温度：T = -40°C ~ +85°C
除非另有规定，所有尺寸公差见表格 插孔配置：1x1 标签方向：向下 包装：根据包装规格107 - 18116采用卷带包装（T + R）
电气电路图：
- 100kHz时匝数比：(P1 ~ P3):(J1 ~ J2) = 1:1±2%
- (P4 ~ P6):(J3 ~ J6) = 1:1±2%
- 初级电感：100kHz、0.1V、8mA直流偏置时最小350μH
- 直流电阻：最大1.2欧姆
- 插入损耗：1 - 100MHz时最大 - 1.2dB
- 回波损耗：1 - 30MHz时最小 - 16dB；30 - 60MHz时最小 - 12dB；60 - 80MHz时最小 - 10dB
- 串扰：1 - 100MHz时最小 - 30dB
- 共模到共模衰减：1 - 100MHz时最小 - 30dB
- 隔离：PHY侧到线路侧：1500VAC或2250VDC
