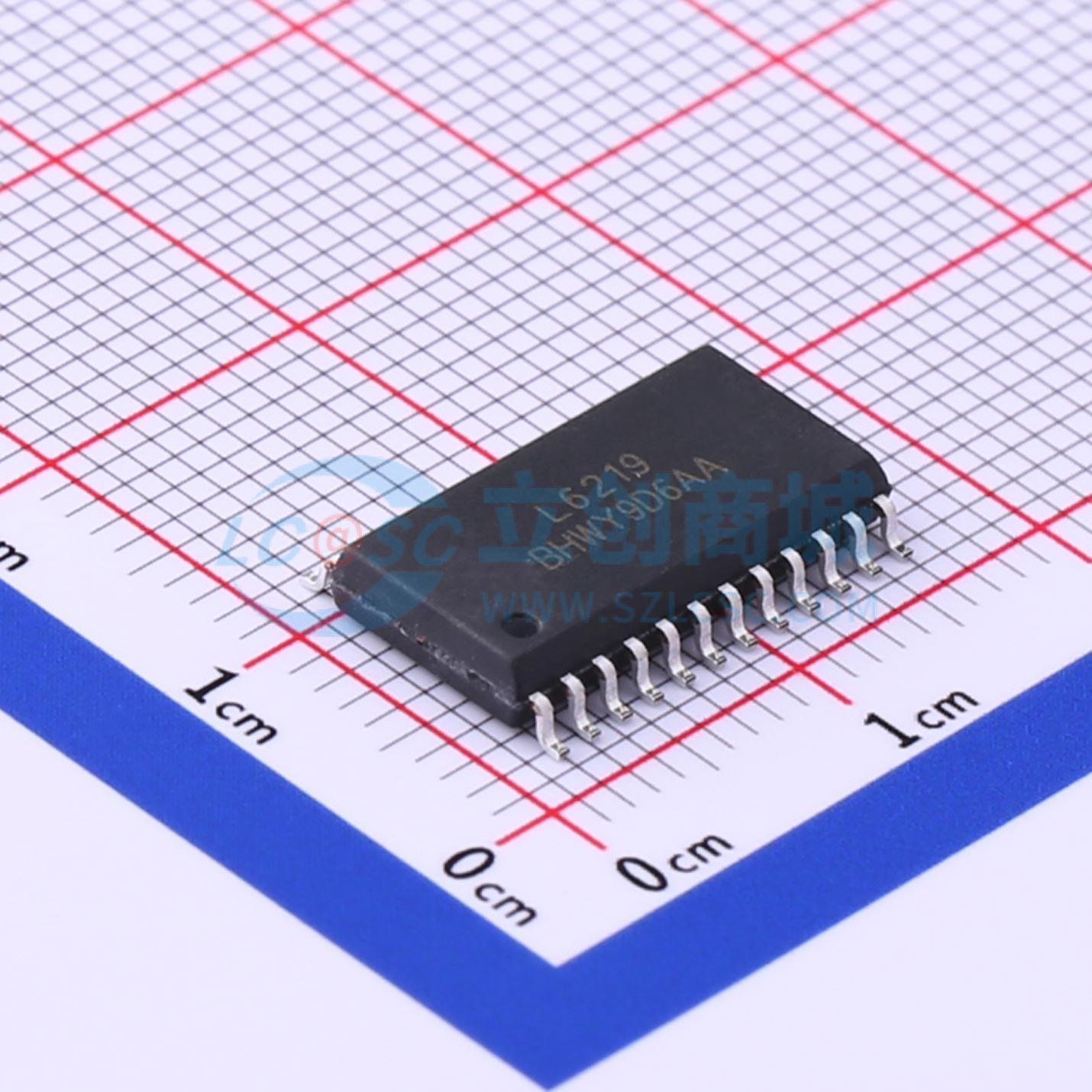

温馨提醒：图片仅供参考，商品以实物为准
L6219
步进电机驱动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- L6219是一款双极型单片集成电路，旨在控制和驱动双极步进电机的两个绕组，或双向控制两台直流电机。L6219与少量外部元件构成一个完整的控制和驱动电路，适用于LS-TTL或微处理器控制的步进电机系统。功率级是一个双全桥，能够承受46V电压，并且包含四个用于电流再循环的二极管
- 品牌名称
- YW(友旺)
- 商品型号
- L6219
- 商品编号
- C557860
- 商品封装
- SOP-24-300mil
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~5.25V | |
| 电机驱动电压(Vm) | 10V~46V | |
| 输出电流 | 750mA | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 驱动类型 | 双极驱动 | |
| 步长细分 | 2；1 | |
| 集成开关 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
L6219是一款双极型单片集成电路，旨在控制和驱动双极步进电机的两个绕组，或双向控制两台直流电机。 L6219与少量外部元件构成一个完整的控制和驱动电路，适用于LS-TTL或微处理器控制的步进电机系统。功率级为双全桥，可承受46V电压，并包含四个用于电流续流的二极管。 提供交叉导通保护，以避免在切换电流方向时同时发生交叉导通。 内部脉冲宽度调制（PWM）将输出电流控制在750mA，启动峰值电流可达1A。 通过两个逻辑输入和一个外部参考电压，可实现750mA（每个桥）的宽范围电流控制。每个桥的相位输入决定负载电流方向。若芯片温度超过安全工作极限，热保护电路将禁用输出。
商品特性
- 能够驱动双极步进电机的两个绕组
- 每个绕组输出电流高达750mA
- 宽电压范围10V至46V
- 半步、全步和微步模式
- 内置保护二极管
- 内部PWM电流控制
- 低输出饱和电压
- 专为不稳定的电机电源电压设计
- 内部热关断
