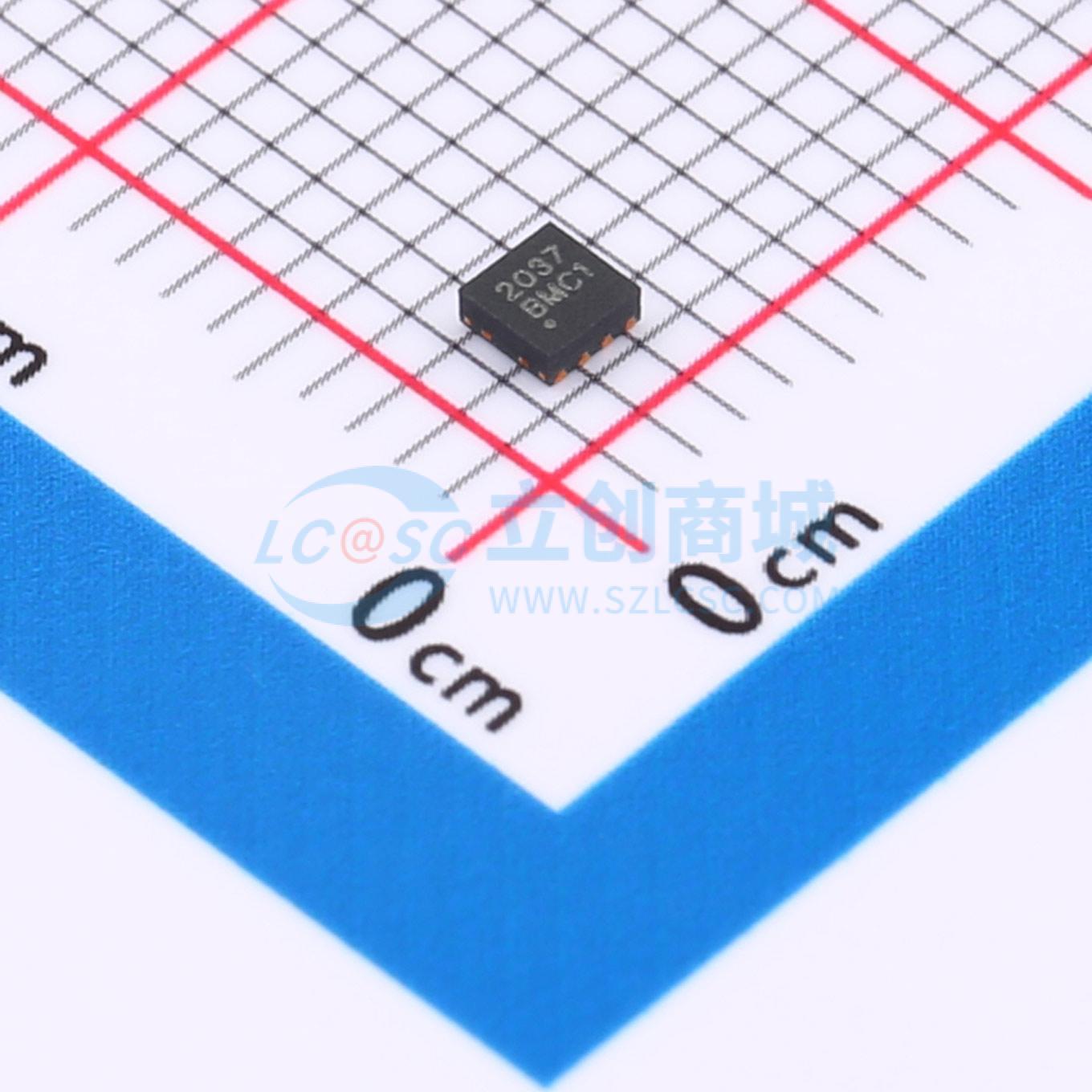

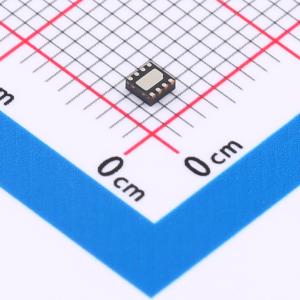

ATR2037

超低噪声放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ATR2037是一款应用于无线通信射频前端，工作频段为0.7到6GHz的超低噪声放大器。该低噪声放大器采用先进的GaAspHEMT工艺设计和制作，在整个工作频段内可以获得非常好的射频性能，超低噪声系数，高的功率增益以及非常高的线性度，非常适合在有高干扰的环境中使用，可以使得无线通信系统获得非常优秀的灵敏度。
品牌名称: 杭州中科微
商品型号: ATR2037
商品编号: C5160667
商品封装: DFN-8-EP(2x2)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

ATR2037是一款应用于无线通信射频前端、工作频段为0.7~6GHz的超低噪声放大器。它采用先进的GaAspHEMT工艺设计和制作，在整个工作频段内可获得良好的射频性能、超低噪声系数、高功率增益以及高线性度，适合在高干扰环境中使用，能让无线通信系统获得优秀的灵敏度。该芯片工作带宽可覆盖0.7~6GHz，外围器件简单即可达到射频性能最优。芯片采用2×2mm、8 - pin DFN封装，集成有源偏置电路，可降低工艺偏差和温度变化对芯片性能的影响，还可通过强制调整输入端工作电压来调整工作电流，以满足系统应用要求。芯片电源供电通过RFOUT/VDD进入，RFIN和RFOUT/VDD需连接隔直电容，内部集成关断电路，可在需要时开启使能降低芯片功耗。

商品特性

超宽工作带宽：0.7GHz~6GHz
工作频段内超低噪声系数，0.4dB @1950MHz
高增益，高稳定性
高OIP3：工作频段内OIP3 = +38dBm @1950MHz
芯片工作电流从30mA到100mA可调
芯片采用单电源供电，集成使能控制电路
宽工作电压：3V~5V
内部集成温度和工艺稳定的有源偏置
采用DFN 2×2mm封装

应用领域

LTE宏基站
GSM宏基站
WCDMA宏基站
HSDPA宏基站
超低噪声接收机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频低噪声放大器
	工作电压	3V~5V
	工作电流	85mA
	增益	20dB
	P1dB	22dBm
	噪声系数	0.4dB

	属性	参数值
	工作温度	-40℃~+105℃
	频率	700MHz~6GHz
	输入回波损耗	-11dB
	输出回波损耗	-10dB
	IP3	38dBm
	功能特性	集成偏置电路；低功耗模式；快速使能控制
