温馨提醒：图片仅供参考，商品以实物为准

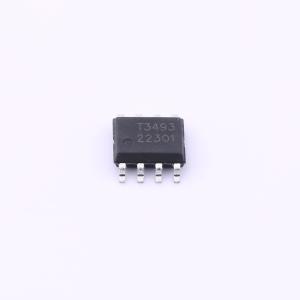

TMI3493

36V宽输入范围3A同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMI3493是一款宽输入电压、高效率的3A同步降压DC/DC转换器,提供高达3A的输出电流,支持4.3V至36V的输入电压范围。开关频率可通过外部电阻设置,最大可达600kHz。内部集成78mΩ高侧和30mΩ低侧功率MOSFET。具备UVLO、热关断、软启动和输入OVP等高级生产特性。
品牌名称: TMI(拓尔微)
商品型号: TMI3493
商品编号: C5160494
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

一款宽输入电压、高效的3.0A同步整流降压转换器。它在宽输出电流负载范围内高效运行，在5V输出时可提供高达3A的总输出电流。开关频率可通过外部电阻设置，能实现最大100%的占空比。其内部集成了78mΩ的高端和30mΩ的低端功率MOSFET。先进的产品特性包括欠压锁定（UVLO）、热关断、软启动和输入过压保护（OVP）。

商品特性

P-MOS+N-MOS开关结构
宽输入电压：4.3V至36V
典型静态电流Iq = 1mA
从12V输入到5V/3A时，效率高达93%
3.0A输出电流
轻载条件下采用脉冲频率调制（PFM）
75kHz至600kHz可调开关频率
内部补偿
打嗝式输出短路电流保护
1.22V反馈电压
集成软启动
热关断
占空比高达100%
低物料清单（BOM）成本
SOP8封装

应用领域

汽车设备
汽车充电器/适配器
可充电便携式设备
通用DC/DC电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~36V
	输出电压	-
	输出电流	3A
	开关频率	75kHz~600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
