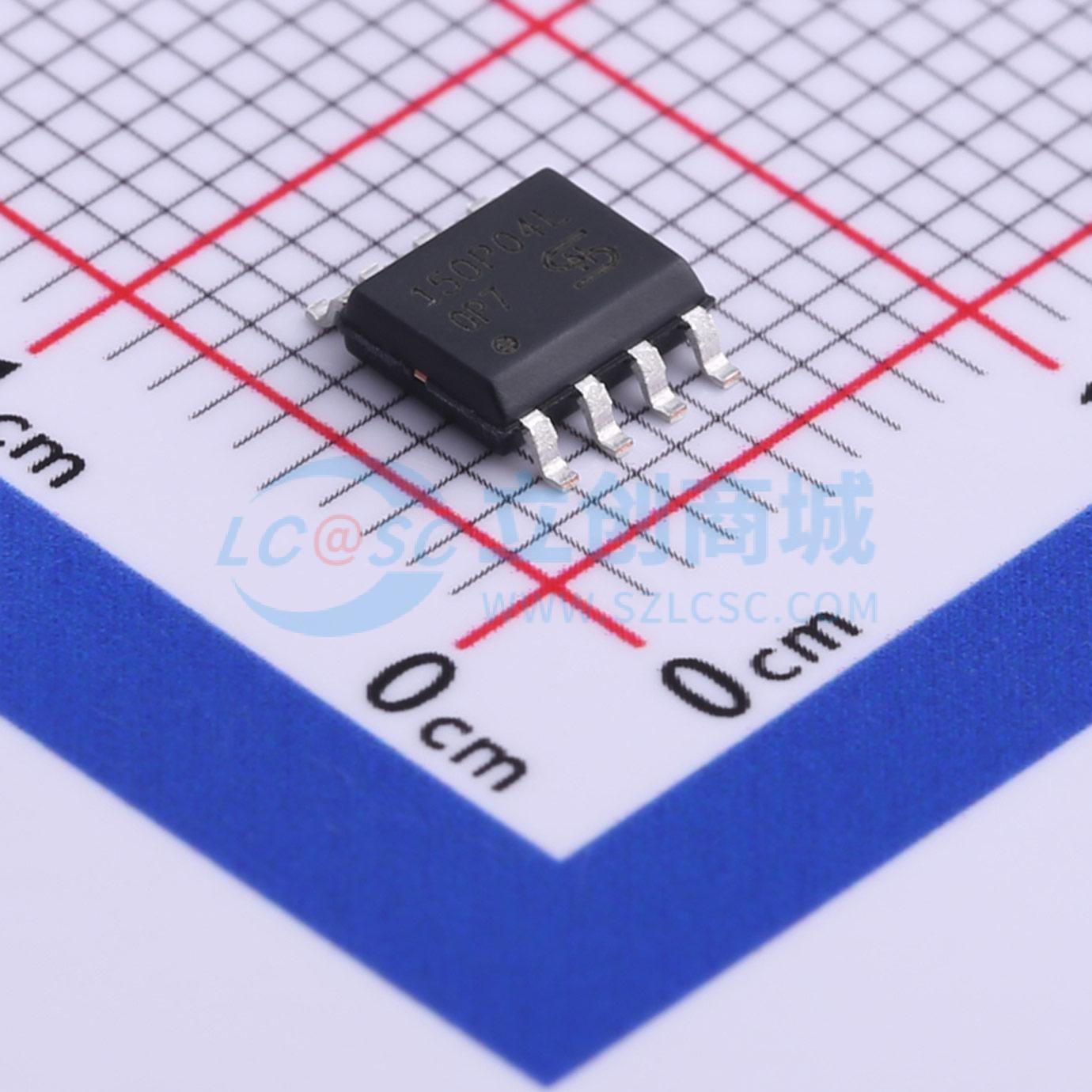

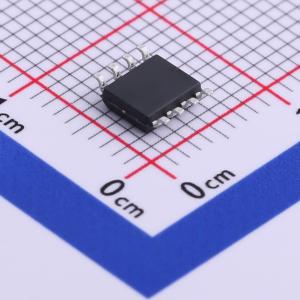

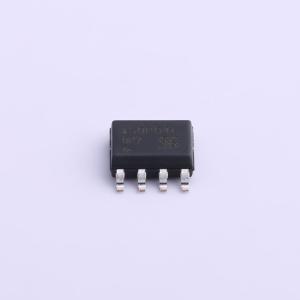

温馨提醒：图片仅供参考，商品以实物为准

TSM150P04LCS RLG

1个P沟道耐压:40V 电流:22A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Taiwan Semiconductor(台湾半导体)
商品型号: TSM150P04LCS RLG
商品编号: C557548
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品特性

低RDS(ON)，以最小化传导损耗
逻辑电平
低栅极电荷，实现快速功率开关
100%进行UIS和Rq测试
符合欧盟指令2011/65/EU的RoHS标准，并符合WEEE 2002/96/EC指令
根据IEC 61249-2-21标准，无卤

应用领域

负载点电源(POL)-负载开关-电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个P沟道
	漏源电压(Vdss)	40V
	连续漏极电流(Id)	22A
	导通电阻(RDS(on))	15mΩ@10V,9A
	耗散功率(Pd)	12.5W

	属性	参数值
	阈值电压(Vgs(th))	1V
	栅极电荷量(Qg)	48nC@10V
	输入电容(Ciss)	2.783nF@20V
	反向传输电容(Crss)	142pF@20V
	工作温度	-55℃~+150℃@(Tj)
