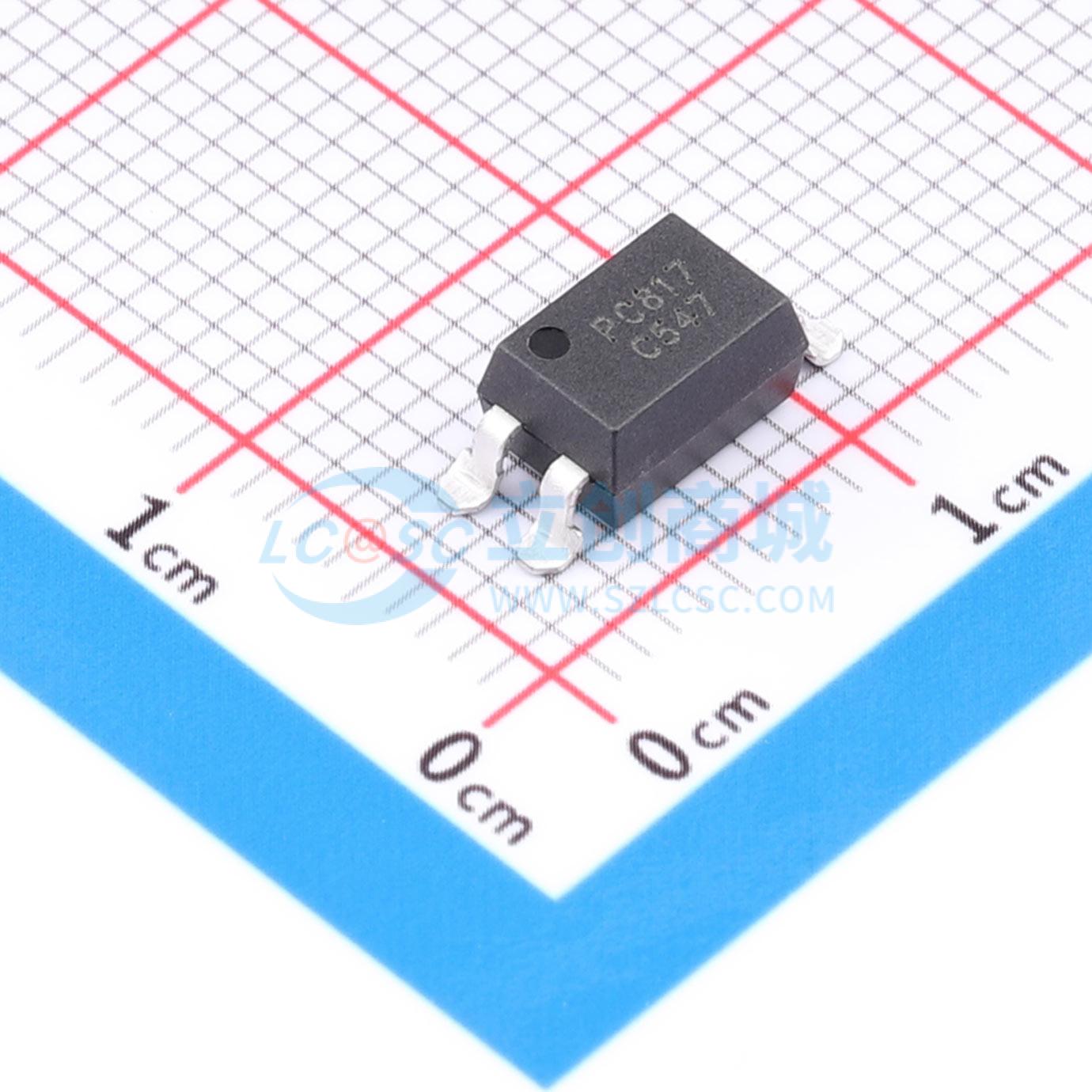

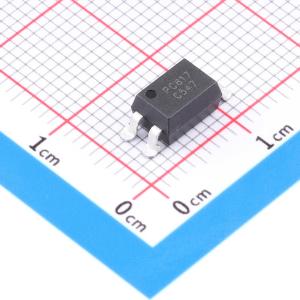

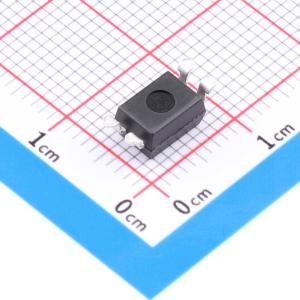

PC817C
CQC18001186341;CTR:200%-400%;正向压降1.2V;输出电流50MA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOS(熙隆半导体)
- 商品型号
- PC817C
- 商品编号
- C54622545
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.45335克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
- V817系列光耦合器由一个GaAs发射管和一个NPN晶体管组成
- V817的引脚中心距是2.54mm
商品特性
- 电流转换比（CTR：最小50%，工作条件IF = 5mA，VCE = 5V），电流转换比（最小100%，工作条件IF = 5mA，VCE = 5V）
- 绝缘电压：（VISO = 5000Vrms）
- 响应时间（tr：典型值6μs；tf：典型值5μs），工作条件VCE = 2V，IC = 2mA，RL = 100Ω
- ESD：HBM 8000V & MM 2000V
应用领域
- 开关电源
- 电表
- 电脑
- 器具应用、测量机
- 贮存器、复印机、自动售货机
- 家用电器，如风扇等
- 信号传输系统
