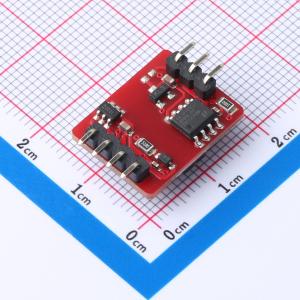

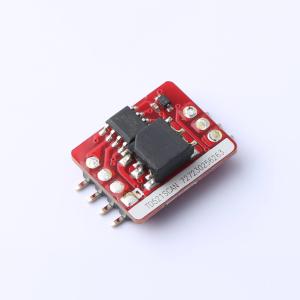

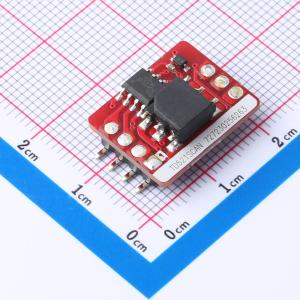

TD521SCAN

贴片式单通道通用CAN隔离收发器模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 将TIL/CMOS电平转换为隔离的CAN总线差分电平信号。采用IC集成技术，集电源隔离、信号隔离、CAN收发器和总线保护于一体，可承受3000VDC的隔离测试电压。可轻松嵌入用户终端设备，实现全功能CAN总线网络连接。产品采用贴片式SMD封装技术，可实现全自动化加工。
品牌名称: MORNSUN(金升阳)
商品型号: TD521SCAN
商品编号: C5159562
商品封装: SMD-7
包装方式: 托盘
商品毛重: 1.5克(g)

商品参数

参数完善中

商品概述

主要功能是将TTL/CMOS电平转换为CAN总线的差分电平，实现信号隔离；采用IC集成化技术，实现了电源隔离、信号隔离、CAN收发和总线保护于一体的CAN总线收发模块，可实现3000VDC电气隔离。产品采用SMD封装工艺，使客户轻松实现自动化加工。产品可方便地嵌入用户设备，使设备轻松实现CAN总线网络的连接功能。

商品特性

小体积、SMD封装
内置高效隔离电源
两端隔离(3.0kVDC)
波特率高达1Mbps
工作温度范围: -40°C to +105°C
同一网络可支持连接110个节点
集隔离与ESD总线保护功能于一身
