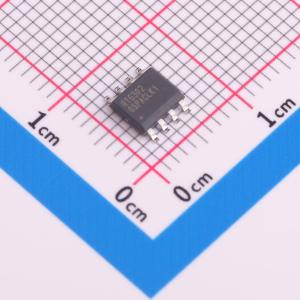

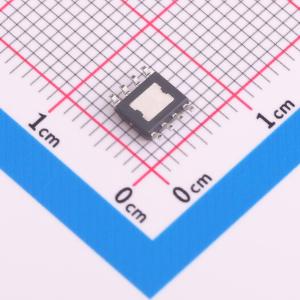

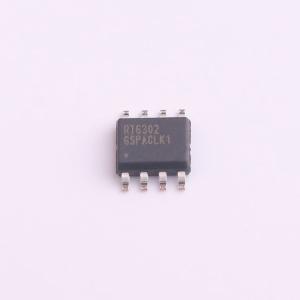

RT6302GSP

异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6302是一款高效率的异步降压转换器,输入电压范围为4.5V至60V,输出电流可达2.5A。该器件支持宽范围的输入电压和输出电压调节,具有低静态电流设计,内置150mΩ高侧MOSFET,支持可调开关频率和同步功能,具备多种保护功能。
品牌名称: RICHTEK(立锜)
商品型号: RT6302GSP
商品编号: C5159358
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.179148克(g)

商品参数

商品概述

RT6302是一款2.5A、高效、峰值电流模式控制的异步降压转换器。该器件的输入电压范围为4V至60V，输出电压可在0.8V至输入电压（VIN）之间进行编程。采用集成低导通电阻（RDS(ON)）高端MOSFET的低静态电流设计，可在宽负载范围内实现高效率。具有简单外部补偿的峰值电流模式控制允许使用小型电感器，从而实现快速瞬态响应和良好的环路稳定性。 100kHz至2500kHz的宽开关频率，在选择输出滤波元件时可实现效率和尺寸的优化。超低最小导通时间即使在非常高的降压比下也能实现恒定频率运行。对于对开关噪声敏感的应用，其可在300kHz至2200kHz范围内进行外部同步。 RT6302具备完整的保护功能，如输入欠压锁定、输出欠压保护、输出过压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动可消除启动期间的输入电流浪涌。RT6302采用SOP-8（外露焊盘）封装。

商品特性

宽输入电压范围：4.5V至60V；4V至60V（软启动完成后）
宽输出电压范围：0.8V至VIN
±1.5%参考精度
峰值电流模式控制
集成150mΩ高端MOSFET
低静态电流：90μA
低关断电流：1.3μA
可调开关频率：100kHz至2.5MHz
可同步开关频率：300kHz至2.2MHz
轻载时具备省电模式（PSM）
集成自举充电FET，轻载时低压差
使能控制
可调欠压锁定（UVLO）电压和迟滞
内置欠压锁定（UVLO）、欠压保护（UVP）、过压保护（OVP）、过流保护（OCP）、过温保护（OTP）

应用领域

12V、24V和48V电源系统
全球定位系统（GPS）、娱乐设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	800mV~60V
	输出电流	2.5A
	开关频率	100kHz~2.5MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
