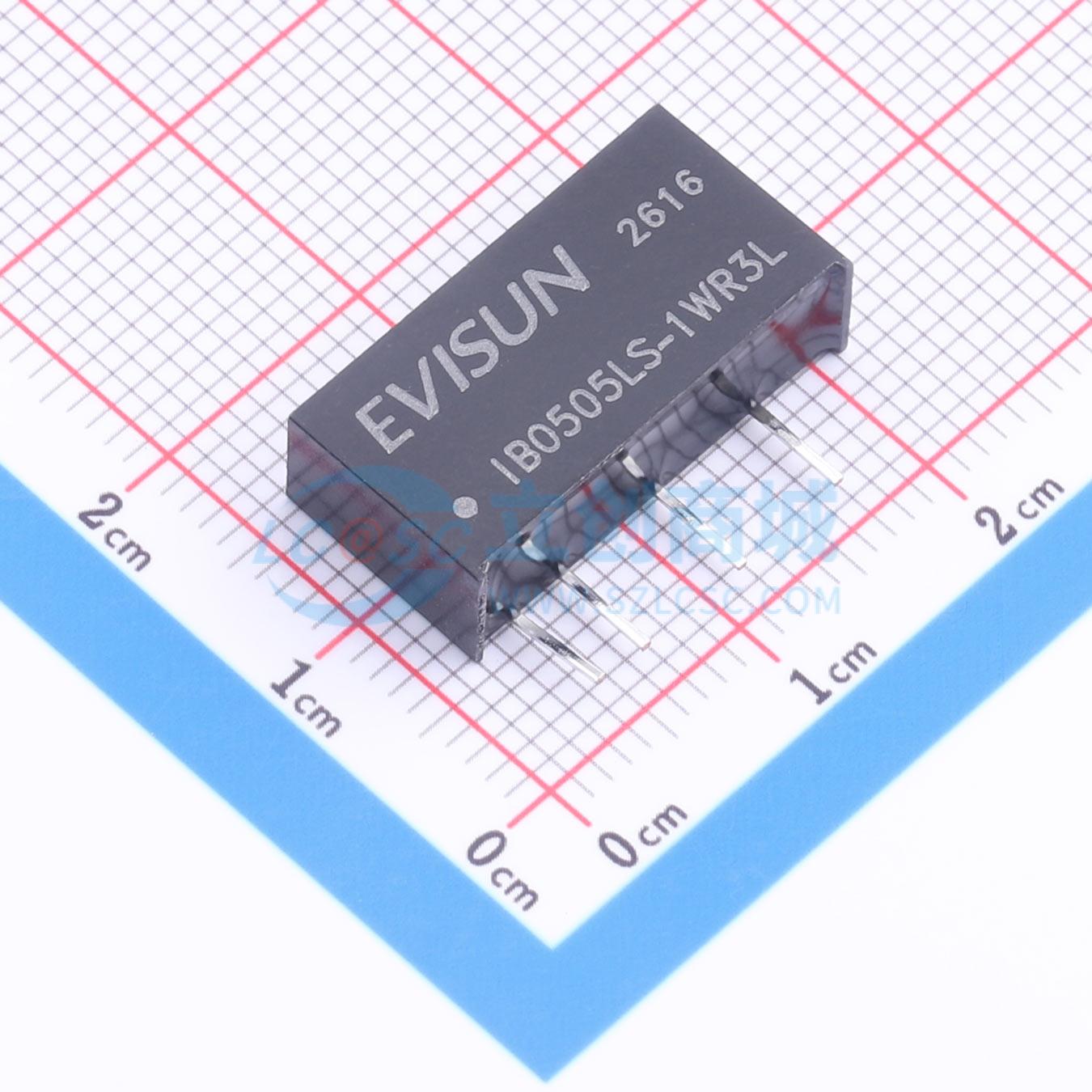

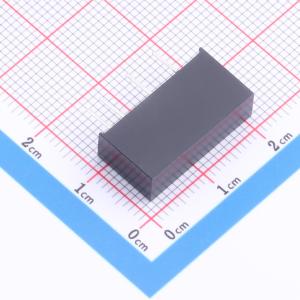

温馨提醒：图片仅供参考，商品以实物为准
IB0505LS-1WR3L
IB0505LS-1WR3L
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持100%全国产；IB0505LS-1WR3L型号是定电压输入，隔离稳压单路输出的DC/DC模块电源产品，输入电源电压的变化范围在士5%以内:5V(4.5V~5.5V)，输出电压5Vdc，输出电流200mA，输出功率1W；输出可持续短路保护，自恢复；转换效率70%;低纹波系数和低噪音，是专门应用在分布式电源系统中需要产生一路与输入电源隔离的电源应用场合而设计。该产品用于：纯数字电路，一般低频模拟电路，继电器驱动电路，数据交换电路等。输入输出隔离耐压1.5KVdc；尺寸：长19.65*宽10.16*高6.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- IB0505LS-1WR3L
- 商品编号
- C54619600
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 3.31625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | 塑封型 | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.75V~5.25V | |
| 转换效率 | 70% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | 6mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm | |
| 稳压类型 | 稳压型 |
商品特性
- 可持续短路保护
- 空载输入电流低至6mA
- 效率高达73%
- 低纹波系数和低噪音
- 隔离电压1500VDC/min
- 国际标准引脚方式
- 工作温度范围：-40°C ~ +85°C
应用领域
- 适用于分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合
- 适用于纯数字电路、一般低频模拟电路、继电器驱动电路、数据交换电路等
