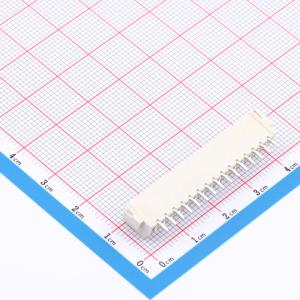

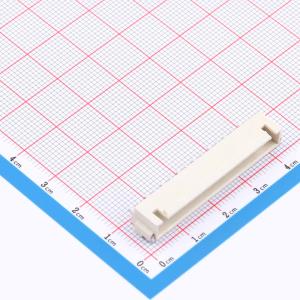

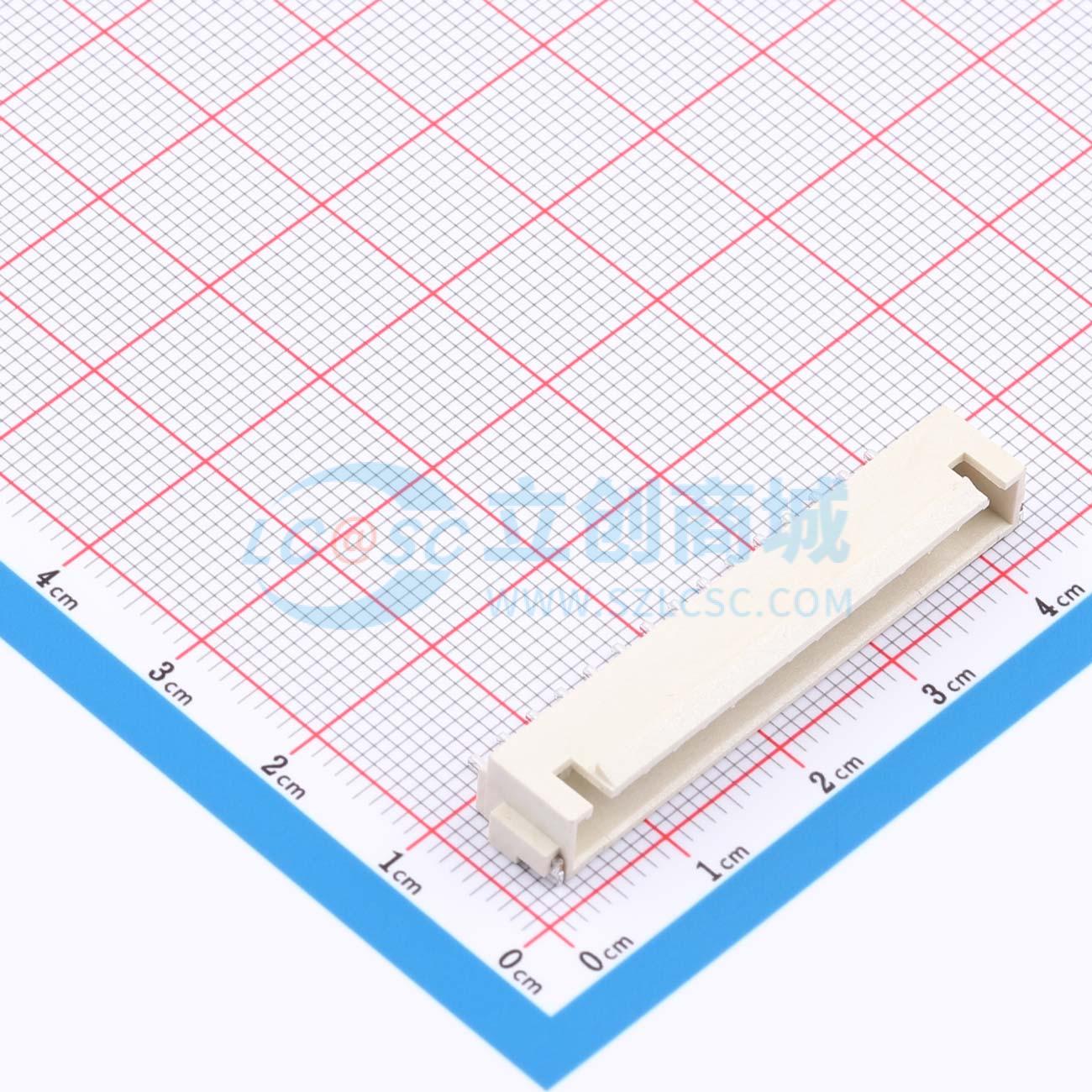

温馨提醒：图片仅供参考，商品以实物为准
LQ-XHB-15PWT
1x15P 间距:2.5mm 卧贴 系列:XHB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特点： 胶壳防脱限位：外置外露锁扣，胶壳卡扣扣合顶面凸台锁紧，按压解锁，防脱牢固。 插针：连带插针，平整度稳定，彻底规避同行散件插针翘针，针体折弯开裂，镀层脱皮等。 塑胶原材料：采用长期稳定供货的知名品牌耐高温塑胶，耐高温性能优异，原料天生阻燃环保。 塑胶成型：公司采用全新高端先进注塑机，区别于同行老旧落后设备，资深模具工程师制造高精度模具，设备与模具双重加持输出优质塑件。 检测机：配备高精度检测设备，CCD散件全检+CCD包装后全检，CCD双重品控，精工打造卓越品质，实现零缺陷交货。
- 品牌名称
- LINGQIANG(领强)
- 商品型号
- LQ-XHB-15PWT
- 商品编号
- C54618928
- 商品封装
- SMD,P=2.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 2.646143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x15P | |
| 间距 | 2.5mm | |
| 安装方式 | 卧贴 | |
| 参考系列 | XHB | |
| 总PIN数 | 15P | |
| 排数 | 1 | |
| 每排PIN数 | 15 | |
| 额定电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 触头材质 | 黄铜 | |
| 触头镀层 | 锡 | |
| 工作温度 | -40℃~+125℃ | |
| 额定电压 | 250V | |
| 阻燃等级 | UL94V-0 | |
| Z轴-板上高度 | 6.75mm | |
| X轴-板上底边长度(间距线) | 42.55mm | |
| Y轴-板上底边宽度 | 7.75mm |
商品概述
产品为2PIN结构开槽尺寸。技术参数方面，额定电流为3.0A AC/DC，额定电压为250VAC/DC，耐电压为1000V AC/分钟，接触电阻最大为20mΩ，绝缘电阻最小为1000MΩ。工作温度范围为 -40℃ ~ +125℃，防火等级为UL94V - 0，电镀规格为亮锡镀层厚度0.5 ~ 1.5um，锡层2.8 ~ 3.5um。
商品特性
- 额定电流：3.0A AC/DC
- 额定电压：250VAC/DC
- 耐电压：1000V AC/分钟
- 接触电阻：20mΩ MAX
- 绝缘电阻：1000MΩ MIN
- 工作温度：-40℃ ~ +125℃
- 防火等级：UL94V - 0
- 电镀规格：亮锡镀层厚度0.5 ~ 1.5um，锡层2.8 ~ 3.5um
