温馨提醒：图片仅供参考，商品以实物为准

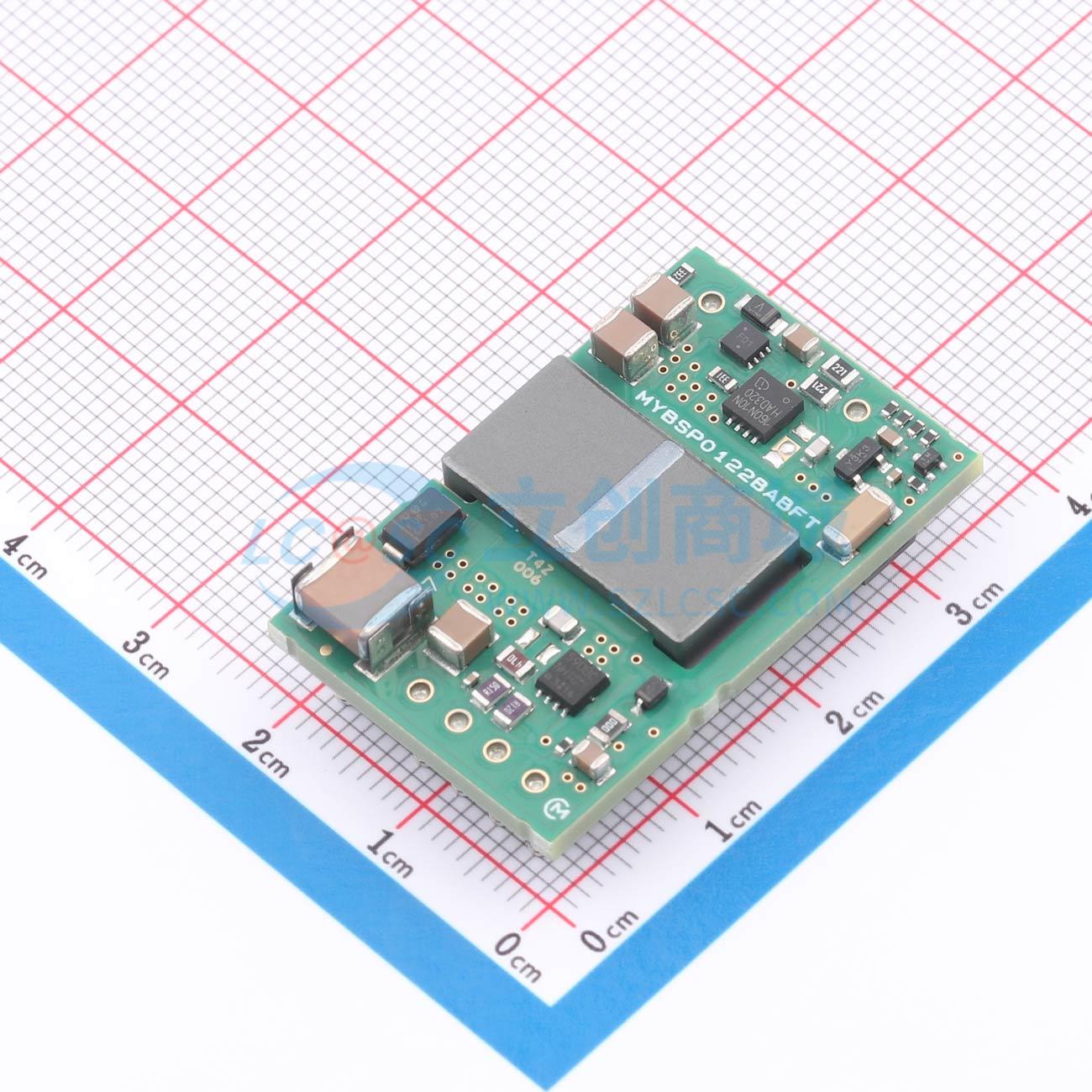

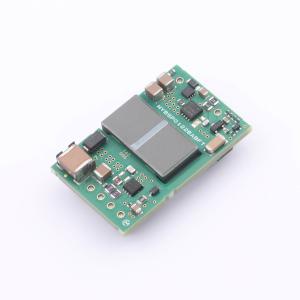

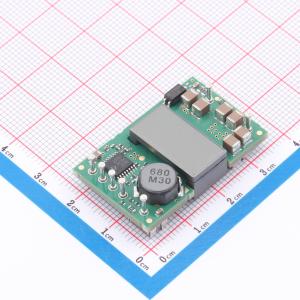

MYBSP0122BABFT

37V~57V 12V 2.125A 26W

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于以太网供电受电设备（PoE PD）的隔离式稳压直流-直流转换器，输入范围为 37-57Vdc，典型效率为 92.5%（12V 输出），具备 2250V 直流完全隔离。适用于符合 IEEE 802.3at 标准的设备，模块具有自保护功能，包括输入欠压锁定和输出电流限制，输出电流限制采用打嗝式自动重启技术。此外，该模块还具备符合 IEEE 802.3at 的检测和分类功能。
品牌名称: muRata(村田)
商品型号: MYBSP0122BABFT
商品编号: C5158682
商品封装: SMD
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

MYBSP0122BABFT / MYBSP0055AABFT 是一款用于以太网供电（PoE）受电设备（PD）的隔离式稳压 DC-DC 转换器，输入范围为 37 - 57Vdc，典型效率为 92.5%（输出 12V），具备 2250Vdc 的完全隔离。 MYBSP0122BABFT / MYBSP0055AABFT 非常适合符合 IEEE 802.3at 标准的设备。该模块具有自我保护功能，包括输入欠压锁定和输出电流限制。输出电流限制采用打嗝式自动重启技术。此外，该模块支持符合 IEEE 802.3at 标准的检测和分类。与 MYBSP0122BABF / MYBSP0055AABF 相比，MYBSP0122BABFT / MYBSP0055AABFT 增加了三个引脚，用于 Type2 PSE 指示和适配器或门功能。

商品特性

支持 IEEE 802.3at 类别 4
25.5W DC-DC 转换器
支持 Type2 PSE 指示
支持适配器或门功能
输入电压范围 37 - 57V
尺寸 22.4 x 35.5 x 10.55mm
效率 92.5%（典型值，输出 12V）
表面贴装模块
输入 - 输出隔离 2250Vdc
工作温度范围 -40 至 +85℃

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	26W
	工作电压(Vin)	57V
	转换效率	92.5%
	输出电压(Vout)	12V

	属性	参数值
	输出电流(最大值)	2.125A
	隔离电压(Vrms)	2.25kV
	工作温度	-40℃~+85℃
	长度	35.5mm
	宽度	22.4mm
	高度	10.6mm
