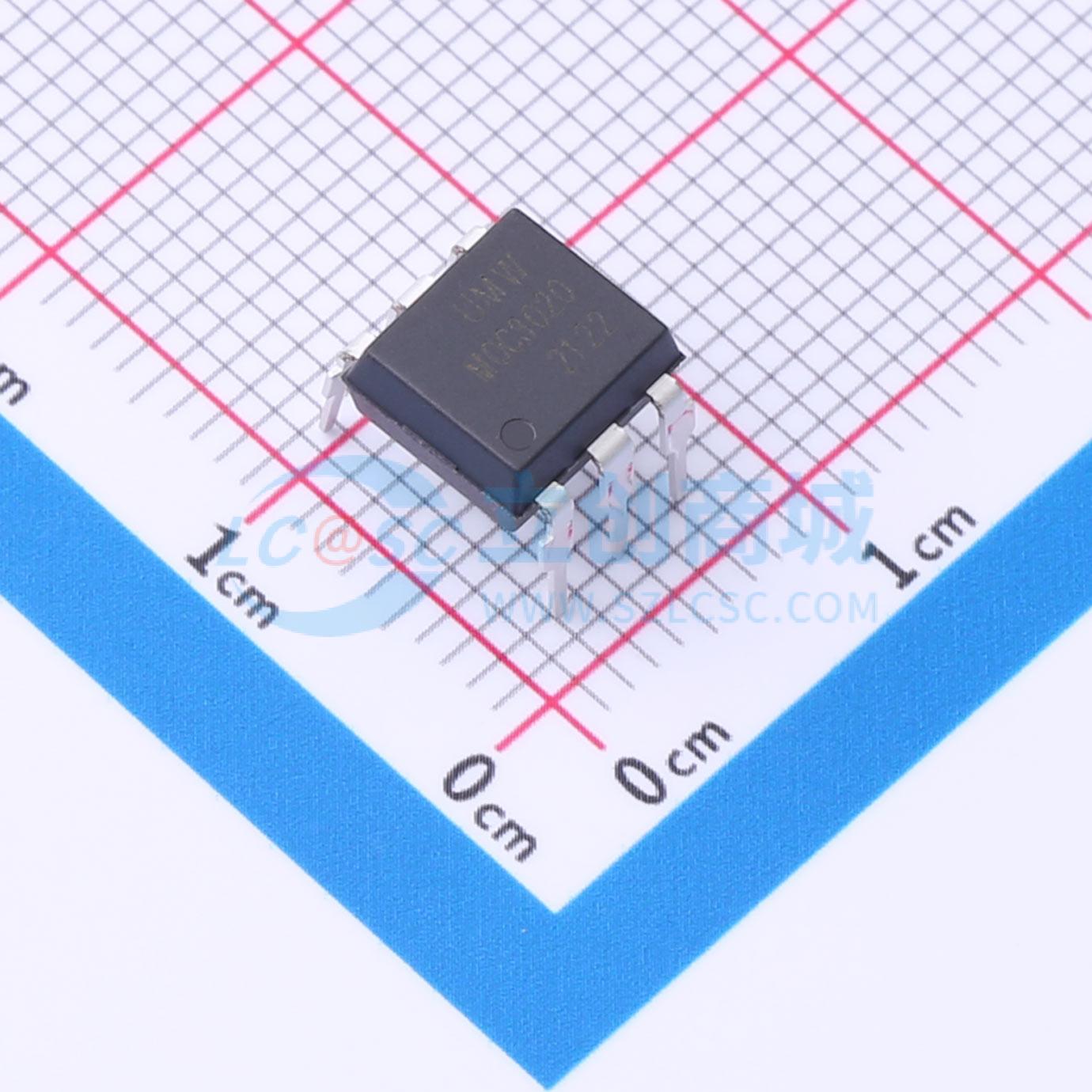

温馨提醒：图片仅供参考，商品以实物为准
MOC3020M(UMW)
光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 结合了铝镓砷红外发射二极管作为发射极，该发射极通过光学方式与塑料DIP6封装中的单片硅随机相光电可控硅耦合，具有不同的引脚成型选项。凭借坚固的共面双模具结构，提供最稳定的隔离特性。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- MOC3020M(UMW)
- 商品编号
- C5158042
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | - | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 400V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.18V |
| 属性 | 参数值 | |
|---|---|---|
| 正向电流 | 60mA | |
| 静态dv/dt | 100V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 400mW | |
| 工作温度 | -55℃~+100℃ | |
| 端子数 | 6 | |
| 浪涌电流 | 1A | |
| 功能特性 | 随机相位触发 |
商品概述
该系列器件为光耦器件，由GaAs红外发光二极管和单晶硅芯片随机相位光电双向晶闸管组成。
商品特性
- 峰值击穿电压400V
- 输入与输出间高隔离电压 (V_ISO = 5000Vrms)
- 工作温度范围：-55℃ ~ 110℃
- 符合加强绝缘标准
- UL认证：UL1577，档案号E547318
- 微处理器115-240VAC外围接口
- 温度控制
- 电机控制
应用领域
- 电磁阀控制
- 镇流器
- 静态交流电源开关
- 白炽灯调光器
- 温度控制
- 电机控制
