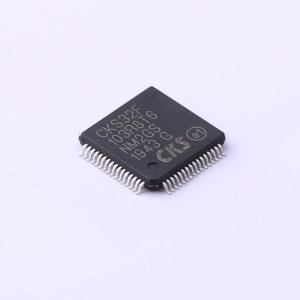

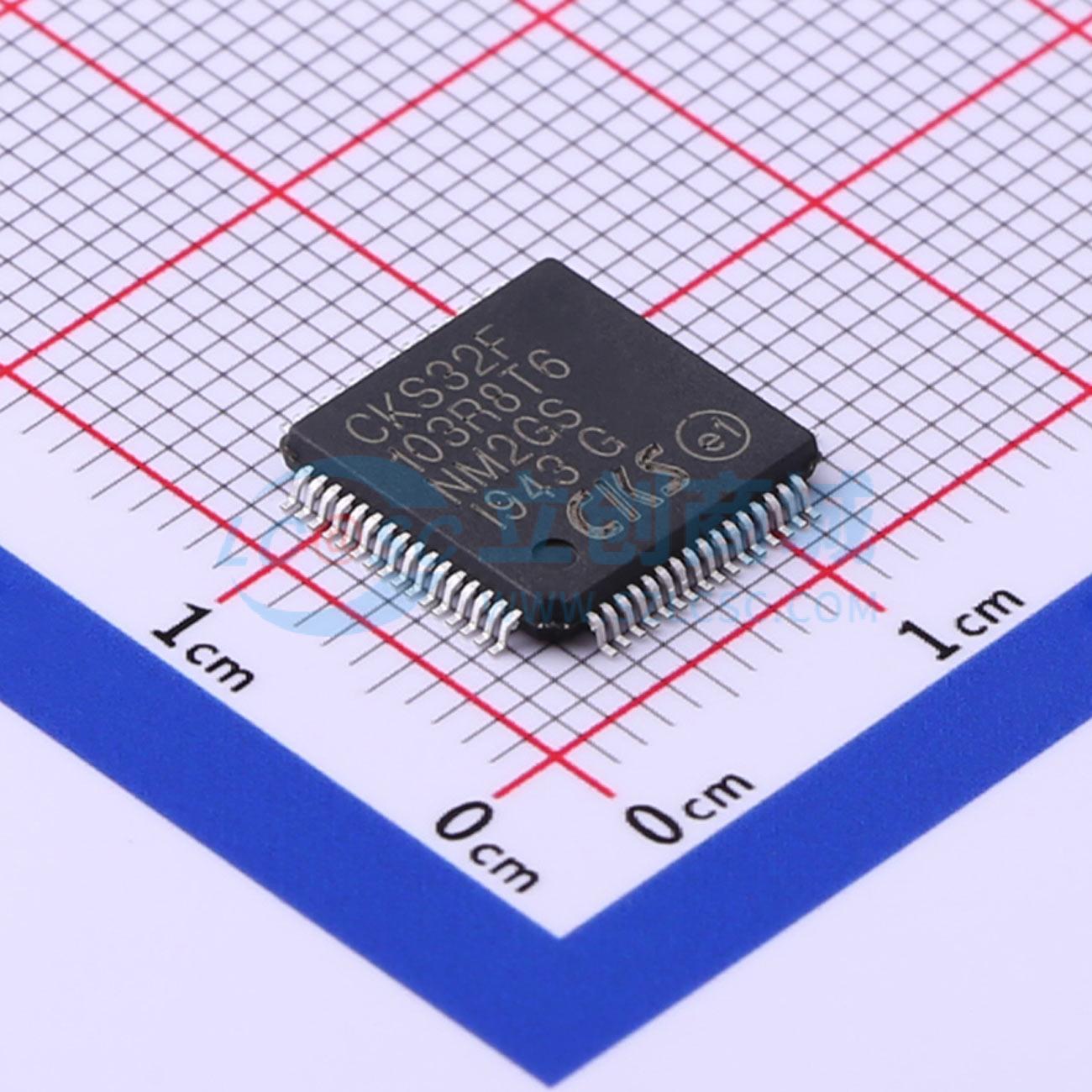

CKS32F103R8T6

CKS32F103x8 和CKS32F103xB 标准型MCU 系列使用高性能的ARM Cortex-M3 32 位的RISC 内核，工作频率为72MHz，内置高速存储器(高达128K 字节的闪存和20K 字节的SRAM)，丰富的增强I/O 端口和联接到两条APB 总线的外设。其中包含2 个12 位ADC、3 个通用16 位定时器和1 个PWM 定时器，此外，还包含标准和先进的通信接口：多达2 个I2C 接口和SPI 接口、3 个USART 接口、1 个USB 接口和1 个CAN 接口。 CKS32F103x8 和CKS32F103xB 标准型MCU 系列产品供电电压为2.0V 至3.6V, -40℃ 至 +85℃ 的工作温度范围以及 -40℃ 至 +105℃ 的扩展温度范围，一系列的省电模式保证低功耗应用的要求。 这些丰富的外设配置，使得CKS32F103x8 和CKS32F103xB 标准型系列微控制器可使用于多种应用场合。

• 最高72MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz (Dhrystone2.1)单周期乘法和硬件除法
• 64KB 或128KB 程序Flash
• 20KB SRAM
• 2.0~3.6伏供电和I/O引脚
• 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
• 4~16MHz晶体振荡器
• 内嵌经出厂调校的8MHz的高速RC振荡器
• 内嵌带校准的40kHz的低速RC振荡器
• 产生CPU时钟的PLL
• 带校准功能的32kHz RTC振荡器
• 2个12位ADC，1μs转换时间(多达16个输入通道)
• 转换范围：0至3.6V双采样和保持功能温度传感器
• 7通道DMA控制器支持的外设：定时器、ADC、SPI、I2C和USART
• 睡眠、停机和待机模式VBAT为RTC和后备寄存器供电
• 多达80个快速I/O端口
• 26/37/51/80个I/O口，所有I/O口可以映像到16个外部中断；几乎所有端口均可承受5V信号
• 3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道和增量编码器输入
• 1个16位带死区控制和紧急刹车，用于电机控制的PWM高级控制定时器
• 2个看门狗定时器(独立的和窗口型的)
• 系统时间定时器：24位自减型计数器
• 多达2个I2C接口(支持SMBus/PMBus)
• 多达3个USART接口(支持ISO7816接口，LIN，IrDA接口和调制解调控制)
• 多达2个SPI接口(18M位/秒)
• CAN接口(2.0B主动)
• USB 2.0全速接口
• CRC计算单元，96位的芯片唯一识别码

• 电机驱动和应用控制
• 医疗和手持设备
• PC游戏外设和GPS平台
• 工业应用：可编程控制器(PLC)、变频器、打印机和扫描仪
• 警报系统、视频对讲和暖气通风空调系统等
