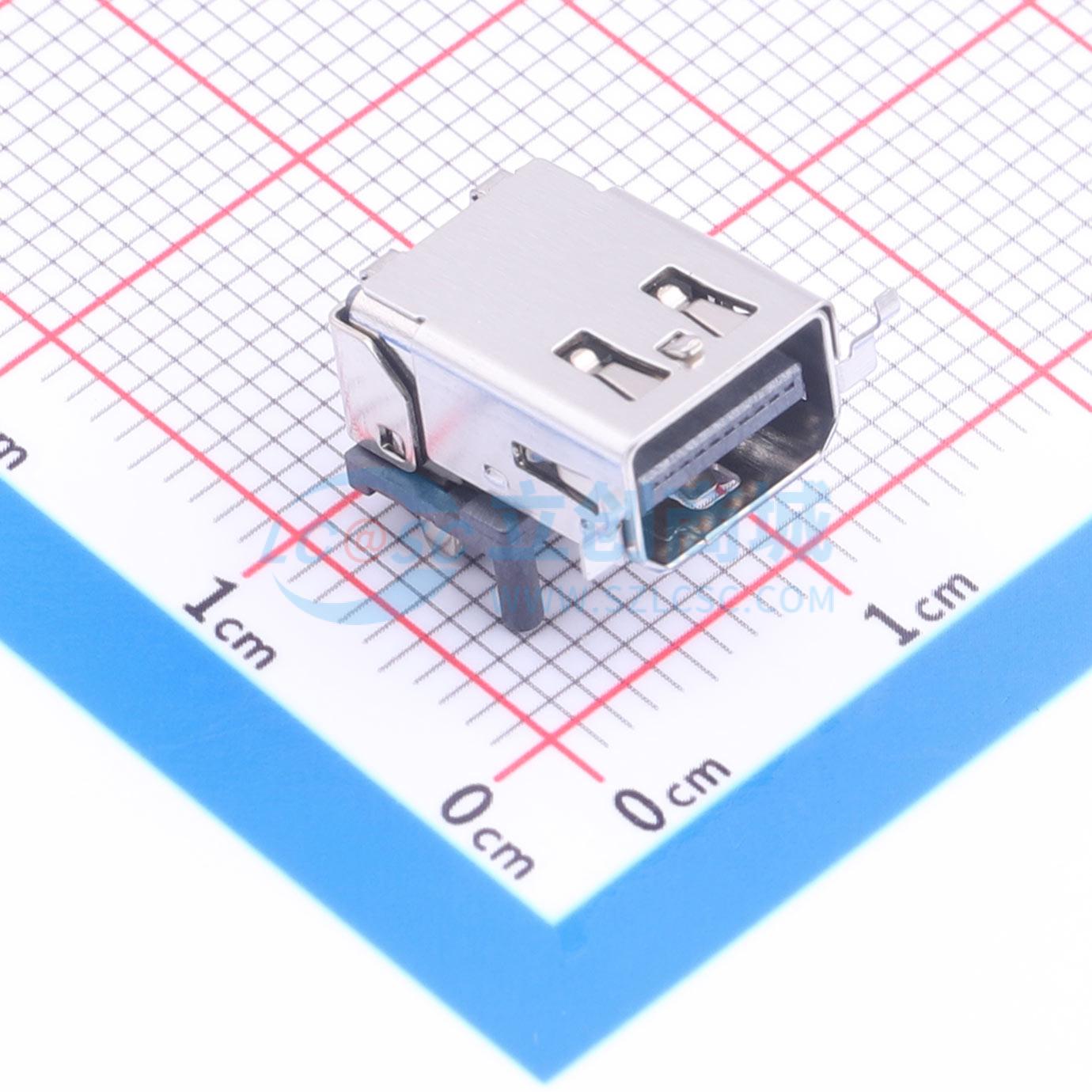

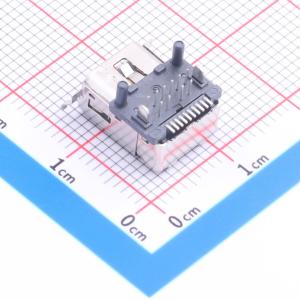

HYCW30-MDP20-038B

推荐的 PCB 布局，公差为±0.05，顶视图。材料方面，外壳采用黑色 LCP 材质；端子为铜合金（厚度 0.20mm），触点区域选择性镀金或镀 Pd/Ni + 金，焊尾镀锡，整体镀镍底层；外壳为不锈钢（厚度 0.30mm），整体镀镍；盖子为黑色 LCP 材质；弹簧壳为不锈钢（厚度 0.15mm）。规格方面，额定电流最小 0.5A，20 号引脚（电源引脚）在 3.3V 时可达 3A，参考附带材料规格测试条件，20 号引脚满足 3A 时温升小于 30℃；接触电阻最大 30mΩ；介电耐压为 500V 交流有效值，持续一分钟；绝缘电阻在 500V 直流下最小 100MΩ；工作温度范围为 -25℃ 到 +85℃；耐久性为 10000 次循环；插拔力最大 4.5Kgf，拔出力为 1.0Kgf~4.0Kgf。包装方面，尺寸上，卷盘直径 330mm，纸箱尺寸 350x350x340mm（长 x 宽 x 高）；数量上，每卷 300 个，每箱 11 卷共 3300 个。
