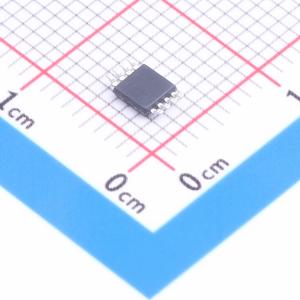

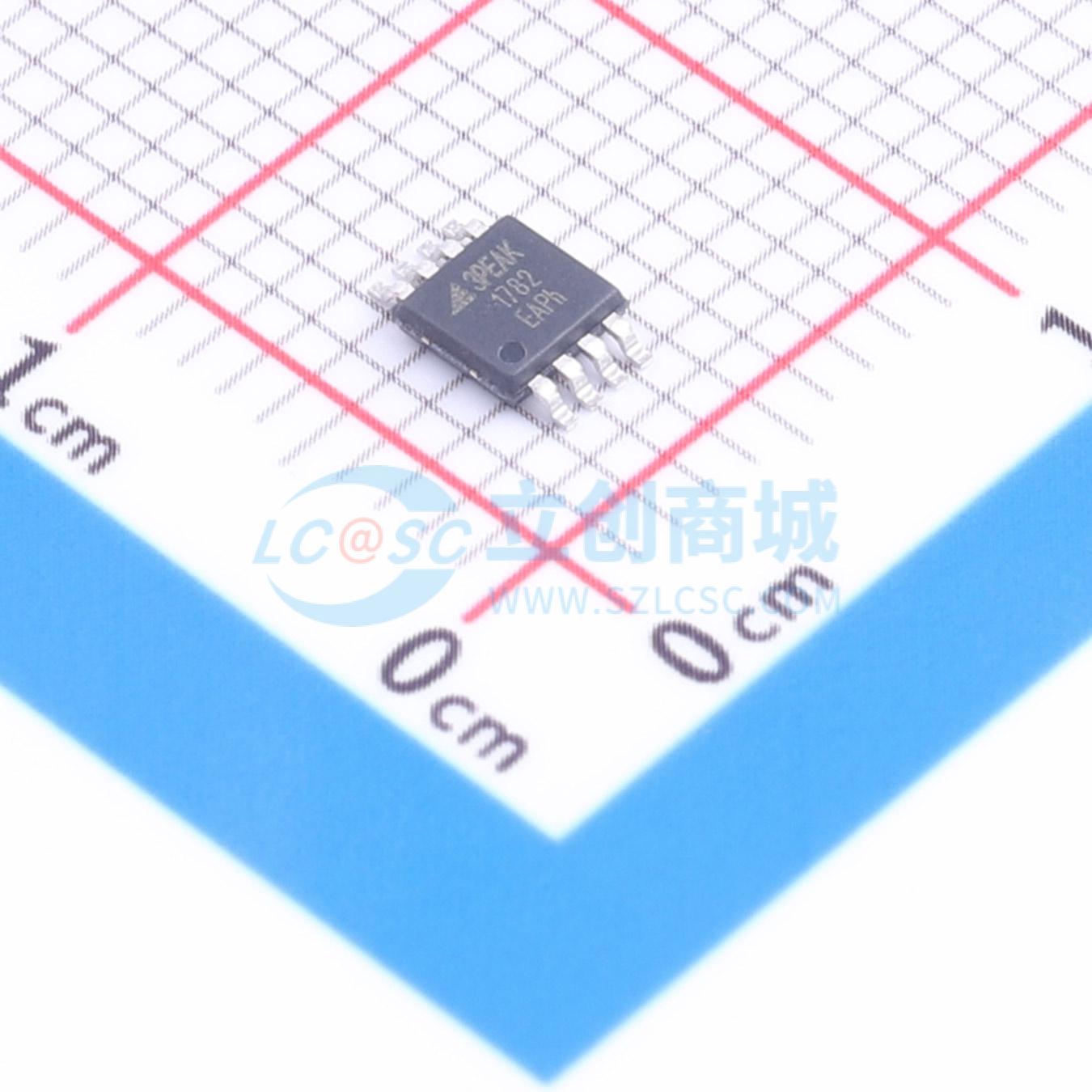

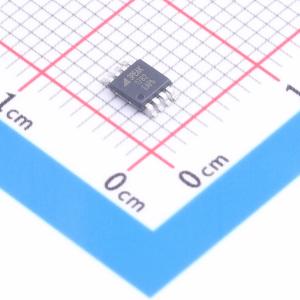

TPA1782-VS1R实物图
  • TPA1782-VS1R商品缩略图
  • TPA1782-VS1R商品缩略图
  • TPA1782-VS1R商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TPA1782-VS1R

TPA1782-VS1R

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
3PEAK(思瑞浦)
商品型号
TPA1782-VS1R
商品编号
C54565137
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.516克(g)

商品参数

属性参数值
商品目录运算放大器
放大器数2
轨到轨轨到轨输入,轨到轨输出
增益带宽积(GBW)10MHz
输入失调电压(Vos)5.5uV
输入失调电压温漂(Vos TC)150nV/℃
压摆率(SR)20V/us
输入偏置电流(Ib)25pA
属性参数值
输入失调电流(Ios)25pA
输入电压噪声密度(eN)10nV/√Hz@1kHz
共模抑制比(CMRR)130dB
静态电流(Iq)1.68mA
输出电流55mA
工作温度-40℃~+125℃
单电源电压4.5V~36V

商品概述

TPA178x系列是最新的高电源电压放大器,具有低失调、低功耗和稳定的高频响应特性。这些器件采用了3PEAK的专有和专利设计技术,在每放大器仅消耗2000 μA静态电流的情况下,实现了出色的交流性能,包括10 MHz带宽、20 V/μs压摆率和低失真。输入共模电压范围扩展至V-和V+,输出可轨到轨摆动。TPA178x系列可用作许多市售运算放大器的直接替换品,以降低功耗并改善输入和输出的范围与性能。

商品特性

  • 电源电压:4.5V 至 36V
  • 失调电压:最大 ±35 μV
  • 差分输入电压范围可达电源轨,可用作比较器
  • 轨到轨输入和输出
  • 带宽:10 MHz
  • 压摆率:20 V/μs
  • 低噪声:在 1 kHz 时为 10 nV/√Hz
  • 高容性负载驱动能力:10 nF
  • 工作温度范围:-40℃ 至 125℃

应用领域

  • 仪器仪表
  • 有源滤波器
  • 传感器接口
  • 电机控制
  • 工业控制
