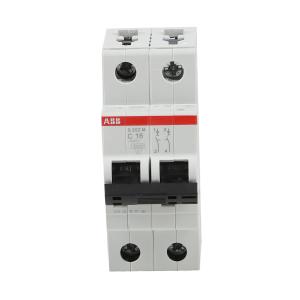

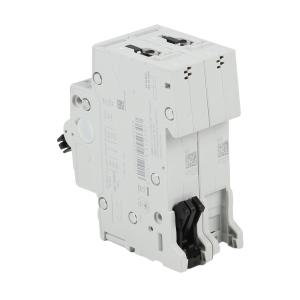

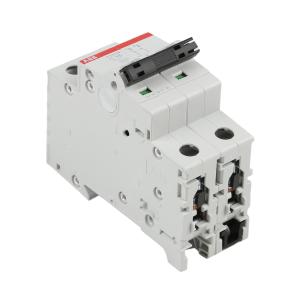

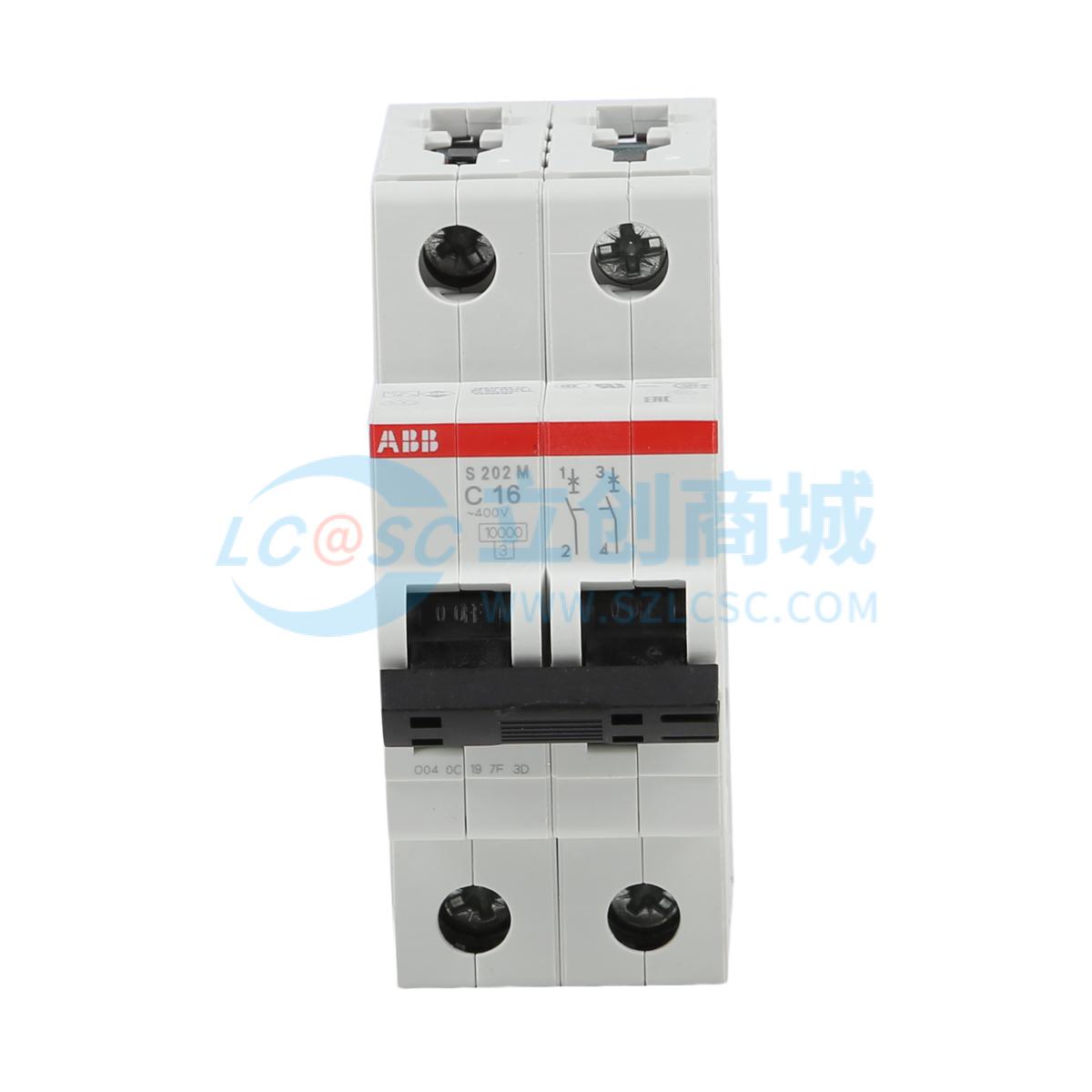

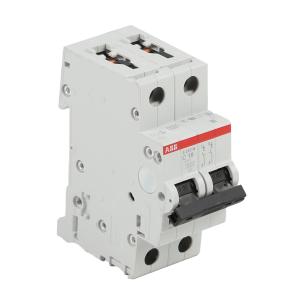

ABB 微型断路器 S202M-C16

工业品

价格：￥21.9625

原价：￥ 62.75

品牌名称: ABB
商品型号: S202M-C16
商品编号: C5156905
商品毛重: 227克(g)

广东仓1

购买数量

个

(11个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 ABB S202M-C16是一款双极（2P）微型断路器，额定电流为16A，适用于交流系统中对电路的过载和短路保护

2 具备C型脱扣特性，适合用于照明、插座等负载类型，具有良好的瞬时脱扣响应能力

3 采用限流设计，可在短路发生时有效限制故障电流，减少电弧危害和设备损坏风险

4 配备双重脱扣机制：热脱扣用于过载保护，电磁脱扣用于短路保护，确保高可靠性

5 支持多种安装方式，可安装于标准35mm导轨（TH35-15或TH35-7.5），兼容性强

6 符合IEC/EN 60898-1和IEC/EN 60947-2标准，适用于住宅、商业及工业环境

7 可选配底部辅助触点（如S2C-H6R系列），节省50%安装空间，提升配电柜集成效率

8 工作温度范围广：-25°C至+55°C，存储温度可达-40°C至+70°C，适应多场景使用

9 绝缘等级II，防护等级IP20（外壳带盖可达IP40），具备良好的电气安全性能

10 操作寿命高达20,000次机械循环，满足长期稳定运行需求

11 提供多种附件支持，包括欠压脱扣器、分励脱扣器、电机操作机构等，便于自动化控制扩展

使用场景 APPLICATIONS

1 适用于家庭配电箱中的照明回路、插座回路等低压供电线路保护

2 商业建筑中如办公楼、商场、酒店等场所的配电系统

3 工业现场中小型设备的电源保护，例如风机、水泵、控制柜等非连续性负载

4 与智能控制系统配合使用，通过辅助触点实现远程监控与状态反馈

5 可用于需要高可靠性和限流特性的电力分配系统，尤其在短路电流较高的环境中表现优异

6 安装于标准配电柜内，适配模块化设计，便于维护与升级

注意事项 PRECAUTIONS

1 请确保安装前确认供电电压符合设备标称值（最大440V AC / 125V DC）

2 接线时需使用符合规格的导体，推荐截面积为0.75mm²至35mm²的铜导线，紧固扭矩建议为2.8 N·m

3 安装应在断电情况下进行，避免带电操作造成人身伤害或设备损坏

4 若需加装辅助触点或脱扣装置，请确认其型号与主断路器兼容，并按说明书正确接线

5 使用环境应干燥、无腐蚀性气体，避免高温、潮湿或粉尘严重区域

6 不得擅自改装或拆解本产品，以免影响安全性能和保修条款

7 建议定期检查接线端子是否松动，观察脱扣状态是否正常，确保长期可靠运行

8 该产品为一次性不可修复元件，一旦因故障跳闸且无法复位，应更换新件
