温馨提醒：图片仅供参考，商品以实物为准

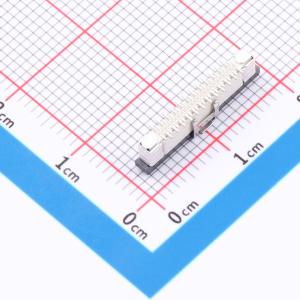

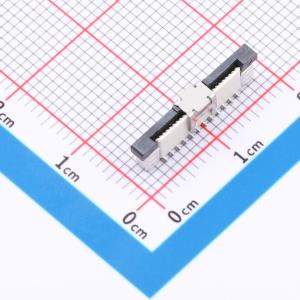

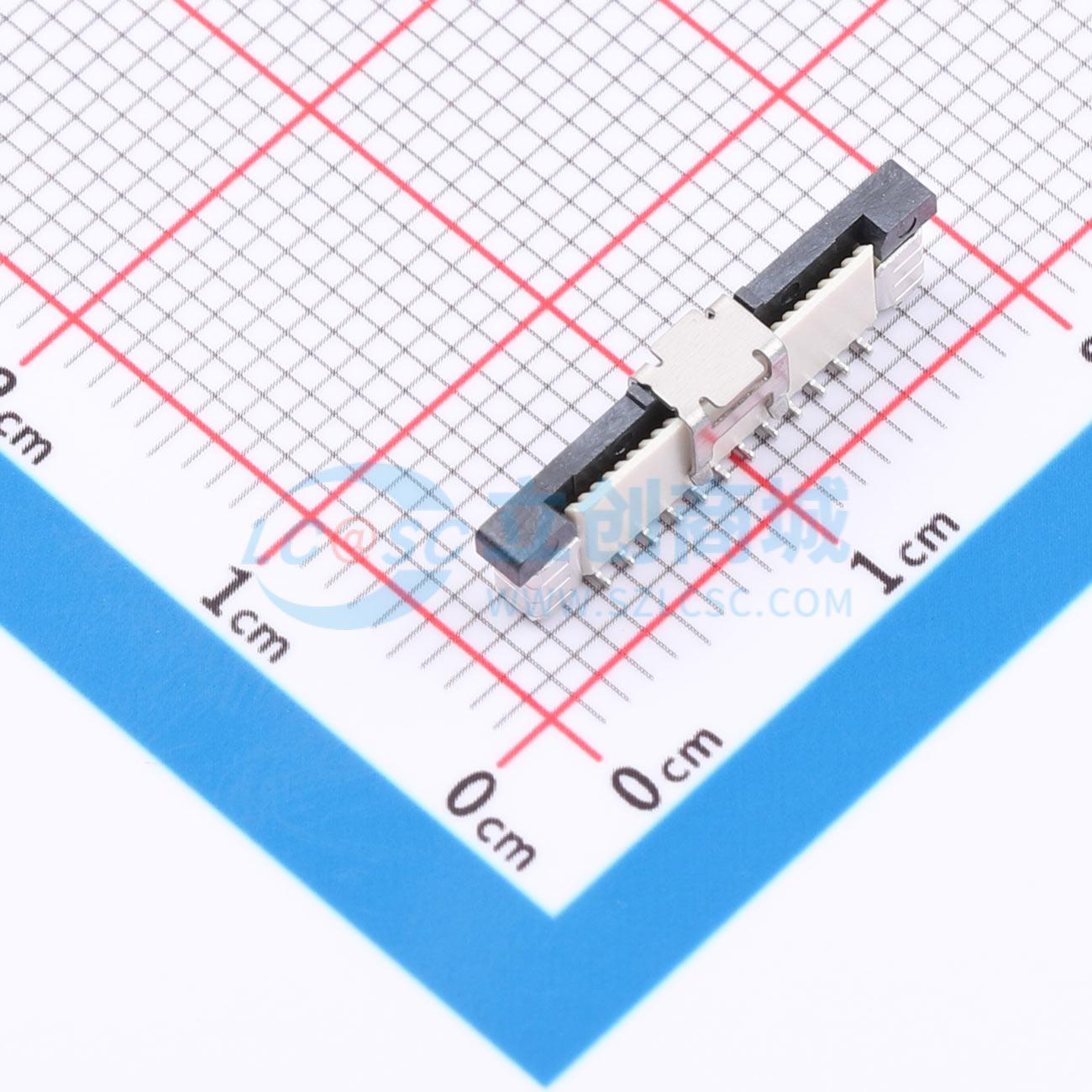

AFC11-S24ICA-HF
抽屉式 单侧触点/垂直 P数:24P 间距:0.5mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 间距:0.5mm 触点数量:24P 锁定特性:抽屉式 触点类型:单侧触点/垂直 板上高度:H5.56mm 描述：立贴正脚 无卤
- 品牌名称
- JS(钜硕电子)
- 商品型号
- AFC11-S24ICA-HF
- 商品编号
- C54557485
- 商品封装
- SMD,P=0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.7417克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | 抽屉式 | |
| 触点类型 | 单侧触点/垂直 | |
| 触点数量 | 24P | |
| 间距 | 0.5mm | |
| 安装方式 | 立贴 | |
| 接入柔性电缆厚度 | 0.3mm |
| 属性 | 参数值 | |
|---|---|---|
| 板上高度 | 4.4mm | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -45℃~+85℃ | |
| 额定电压 | 50V | |
| 额定电流 | 500mA |
商品特性
- 外壳：热塑性高温材料，符合UL94V - 0标准，颜色为自然色
- 锁扣：热塑性高温材料，符合UL94V - 0标准，颜色为黑色
- 端子：铜合金
- 定位钉：铜合金
- 端子底层电镀：整体镀金/亚光锡
- 定位钉底层电镀：整体亚光锡
- 产品必须符合无铅RoHS规范
- 链轮孔间距累积公差：±0.20mm
- 载体弯曲度：在250mm内不超过1mm
- 所有尺寸符合EIA - 481 - C要求
- 材料：黑色抗静电聚苯乙烯
- 厚度：0.50 ± 0.05mm
- 每13英寸卷轴包装长度：12.60米
- 每13英寸卷轴元件负载：1000个
- 顶带剥离力：0.1N ~ 0.7N（10.2gf ~ 100gf）
