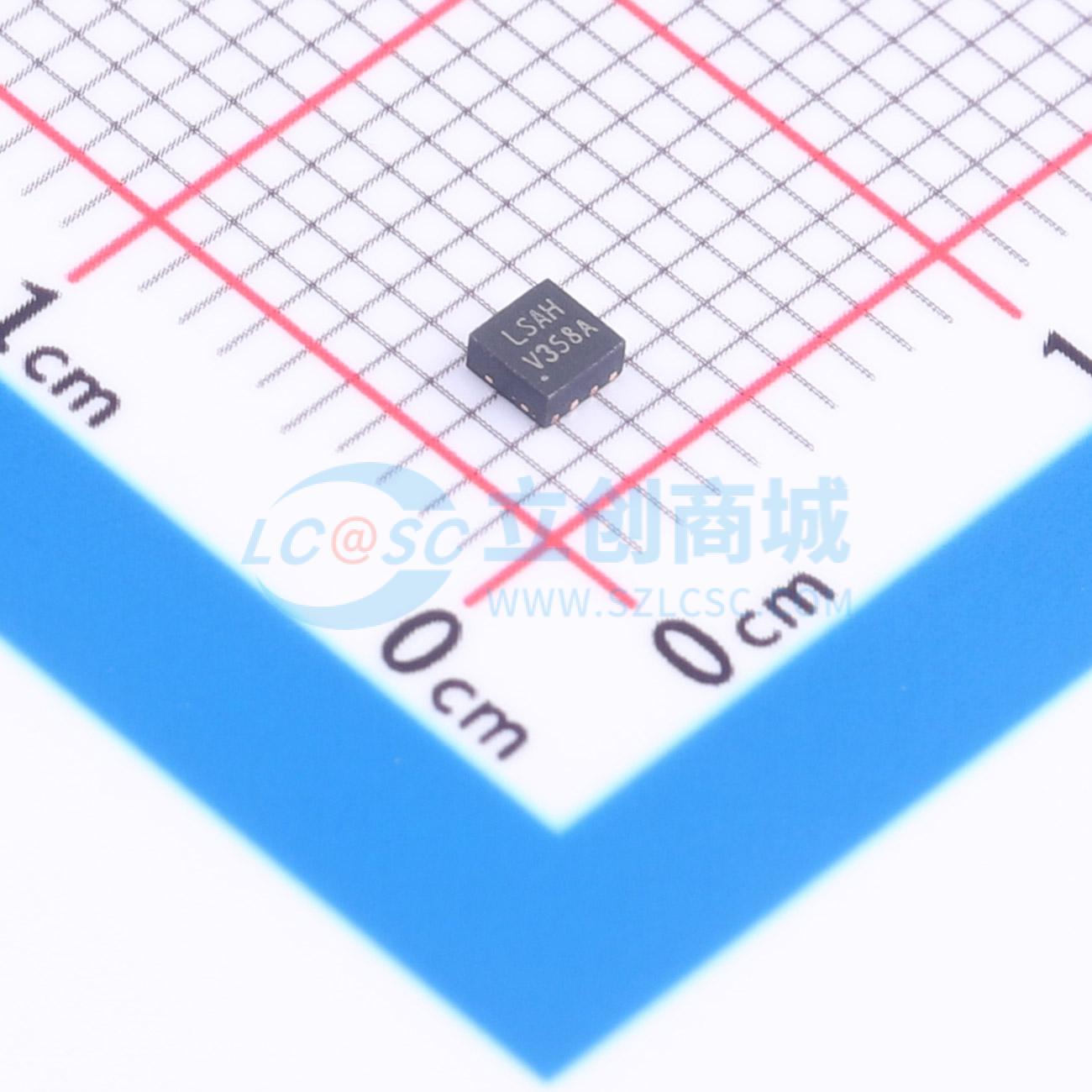

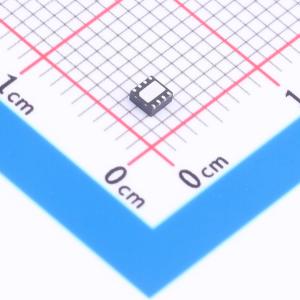

温馨提醒：图片仅供参考，商品以实物为准
LMV358ADQ2/TR-HG
低功耗轨到轨运算放大器，适用于多种单电源系统设计
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗轨到轨运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LMV358ADQ2/TR-HG
- 商品编号
- C54557345
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.14944克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV321A（单路）、LMV358A（双路）、LMV324A（四路）是一款轨到轨输入、输出电压反馈、低功耗的运算放大器。其拥有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大工作电压推荐为5.5V。可在各类袖珍或便携式立体声收录机中作功率放大器。
LMV321A/358A/324A具有在每路运放约85uA功耗的情况下，能提供1.5MHz增益带宽积。具有极低的输入偏置电流（约10pA级），可用于集成、光电二极管放大器和压电传感器。轨到轨输入和输出缓冲也用于单电源系统中的特定集成电路设计。
该系列放大器的应用包括安全监测、便携式设备、电池和电源供应的控制、低功耗传感器系统中的信号处理和接口。
商品特性
- 低功耗
- 轨到轨输入和输出，典型0.8mV的Vos
- 单位增益稳定
- 增益带宽积1.5MHz
- 低输入偏置电流：10pA级，<1nA
- 2.1V~5.5V的工作电压
- 低工作电流：典型85uA每通道
- LMV321A适用于SOT - 23 - 5和SC70 - 5
- LMV358A适用于SOP - 8、DIP - 8、TSSOP - 8、MSOP - 8、SOT - 23 - 8和DFN - 8
- LMV324A适用于DIP - 14、SOP - 14、TSSOP - 14、QSOP - 16和QFN - 16
应用领域
- ASIC输入和输出运放
- 传感器接口
- 压电传感放大器
- 医疗器械
- 移动通信
- 音频输出
- 便携式系统
- 烟雾探测器、笔记本电脑、PCMCIA卡
- 电池供电设备
- DSP接口
