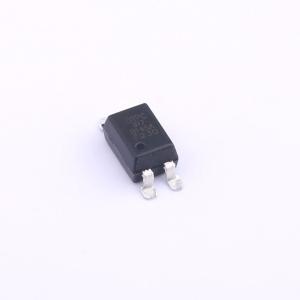

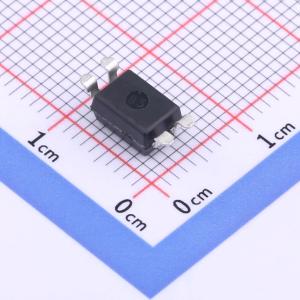

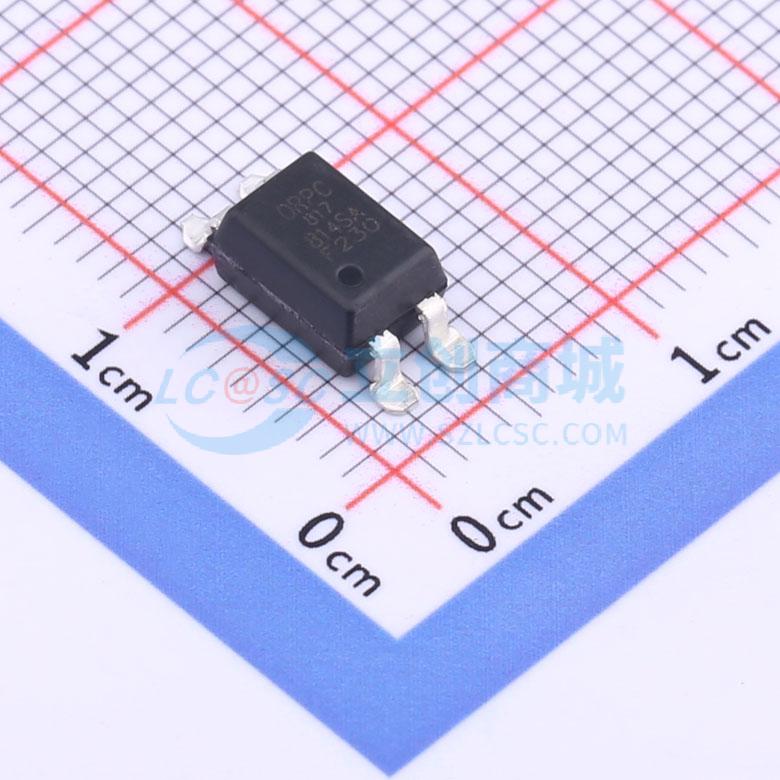

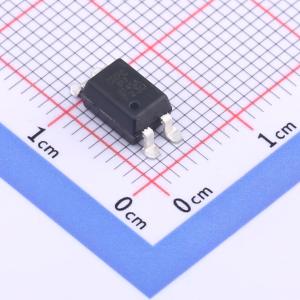

ORPC-814SA-TP-F
隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ORPC - 814系列器件均由两个反并联连接的红外发光二极管组成，它们与一个光电晶体管探测器进行光耦合。这些器件采用4引脚双列直插式（DIP）封装，有侧引脚间距和贴片（SMD）两种选择。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-814SA-TP-F
- 商品编号
- C5156570
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
