温馨提醒：图片仅供参考，商品以实物为准

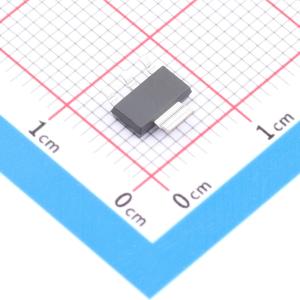

LM337MP/TR-HG
三端可调负电压调节器，适用于多种电压和电流调节应用，具备出色调节性能和热瞬态抑制能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM337MP/TR-HG
- 商品编号
- C54540196
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.38128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 负极 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 77dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
LM337是可调的三端负电压稳压器，能够在 -1.2V 至 -37V 的输出电压范围内提供超过 -1.5A 的电流。这些稳压器应用极为简便，仅需两个外部电阻来设置输出电压，以及一个输出电容进行频率补偿。电路设计针对出色的稳压性能和低热瞬态进行了优化。
LM337适用于多种应用，包括板载局部稳压、可编程输出电压调节或精密电流调节。LM337是LM337可调正电压稳压器的理想补充。
商品特性
- 输出电压可在 -1.2V 至 -37V 范围内调节
- 保证在 -40°C 至 +125°C 温度范围内输出电流为 1.5A
- 线性调整率典型值为 0.01%/V
- 出色的热调整率，为 0.002%/W
- 出色的热瞬态抑制能力
- 温度无关的电流限制
- 内部热过载保护
- 77dB 的纹波抑制比
- 温度系数为 50ppm/°C
- 负载调整率典型值为 0.3%
- 经过 P+ 产品增强测试
- 输出具有短路保护
- 封装类型：TO-220-3、TO263-3、TO-263-2、TO-252-2、ESOP-8、SOT-223
