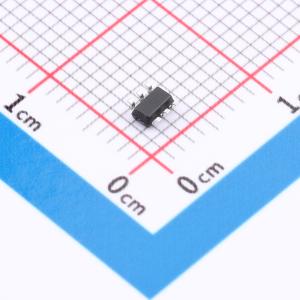

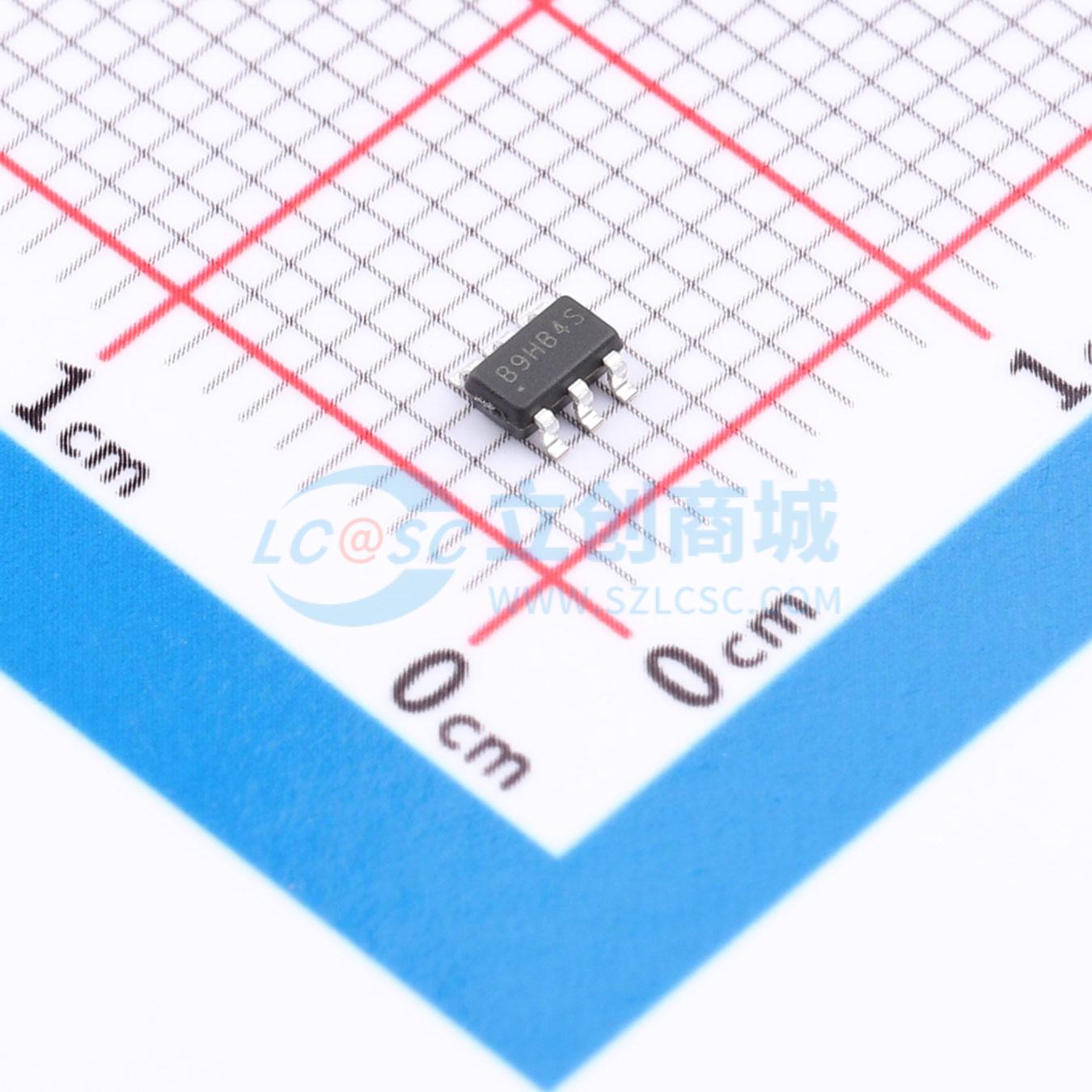

温馨提醒：图片仅供参考，商品以实物为准
AP5724WG-MS
AP5724WG-MS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AP5724WG-MS是美森科出品的一款升压转换器，用于从单节锂离子电池驱动多达7个串联白光LED。采用电流模式、固定频率架构来调节LED电流，该电流通过外部电流检测电阻测量。其200mV的低反馈电压可降低功率损耗并提高效率。还包括欠压锁定、限流和热过载保护功能，可防止输出过载时损坏。优化的工作频率可满足小LC滤波器值和低工作电流的要求，且效率高。内部软启动功能可减少浪涌电流。小巧的封装类型为节省PCB空间和降低总物料清单成本提供了最佳解决方案。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AP5724WG-MS
- 商品编号
- C54540045
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.0444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~24V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 200uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | - |
