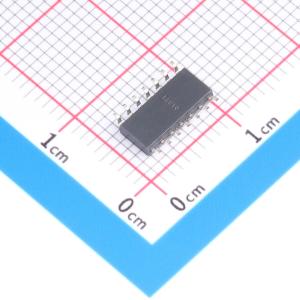

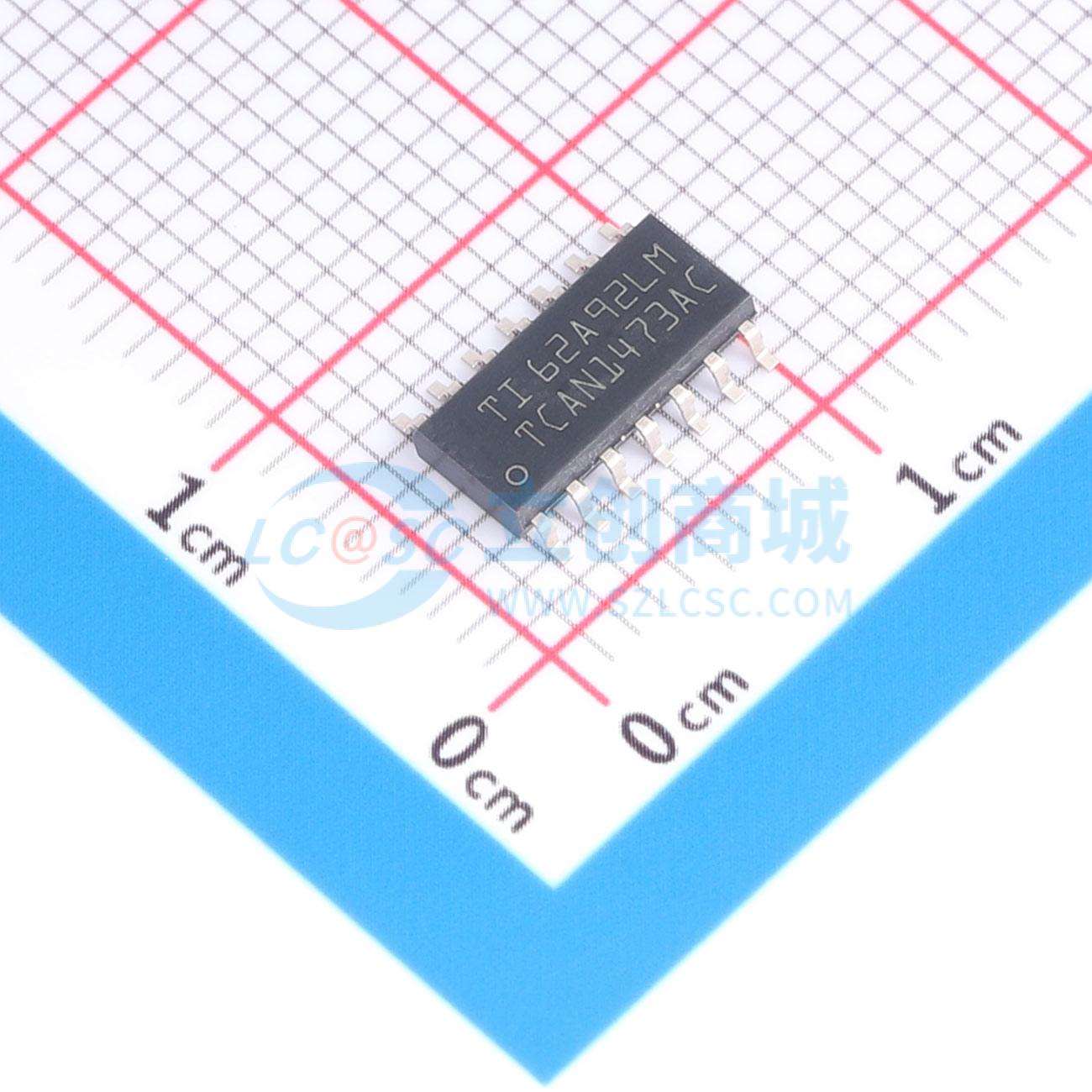

TCAN1473ACDRQ1

TCAN1473A-Q1是一款控制器局域网（CAN）收发器，满足ISO 11898-2:2024 CAN规范对信号改进能力（SIC）功能的物理层要求。该器件可减少显性到隐性边沿的信号振铃，可在复杂网络拓扑中实现更高吞吐量。即使在带有多个未端接分支的大型网络中，SIC也可让应用通过在2Mbps、5Mbps和8Mbps下运行，获得CAN灵活数据速率（CAN FD）的实际优势。TCAN1473A-Q1可通过INH输出引脚选择性启用系统中存在的各种电源，实现系统级的电池电流消耗降低。这可实现低电流睡眠状态，在该状态下，除TCAN1473A-Q1外所有系统组件都被关闭电源，同时TCAN1473A-Q1持续监测CAN总线。当检测到唤醒事件时，TCAN1473A-Q1通过驱动INH为高电平，启动系统上电。TCAN1473A-Q1配备SWE定时器，可在待机模式无活动4分钟（tINACTIVE）后，安全转换到睡眠模式。这可确保当MCU未能将器件转换到正常模式时，器件也会被转换到低功耗睡眠模式。

• 通过AEC-Q100汽车应用认证
• 支持功能安全设计，提供可用于功能安全系统设计的文档
• 实现ISO 11898-2:2024定义的信号改进能力（SIC）
• 主动改进总线信号，消除振铃并增强位对称性
• 向后兼容传统CAN网络
• 宽输入工作电压范围
• 支持传统CAN和最高8Mbps的CAN FD
• VIO电平转换支持1.7V至5.5V
• 支持多种工作模式:正常模式、静默模式、待机模式、支持远程和本地唤醒的低功耗睡眠模式
• 提供用于系统电源控制的高压INH输出
• INH_MASK引脚可在虚假唤醒事件期间保持INH禁用
• 支持通过WAKE引脚实现本地唤醒
• 睡眠唤醒错误（SWE）定时器可在系统电源故障或软件故障时实现从待机模式到睡眠模式的安全转换，支持更长的上电时间
• 未供电时行为确定，总线和IO端子为高阻抗
• 具备±58V CAN总线容错能力
• 支持VSUP负载突降
• IEC ESD保护
• 欠压保护
• 热关断保护
• TXD显性状态超时（TXD DTO）保护
• 提供14引脚有引线（SOT和SOIC）封装，以及带可润湿侧翼的无引线（VSON）封装，可提升自动光学检测（AOI）能力

• 车身电子和照明
• 汽车网关
• 高级驾驶辅助系统（ADAS）
• 信息娱乐和仪表盘
• 混动、电动动力总成系统
• 个人运输车辆:电动自行车
• 工业运输
