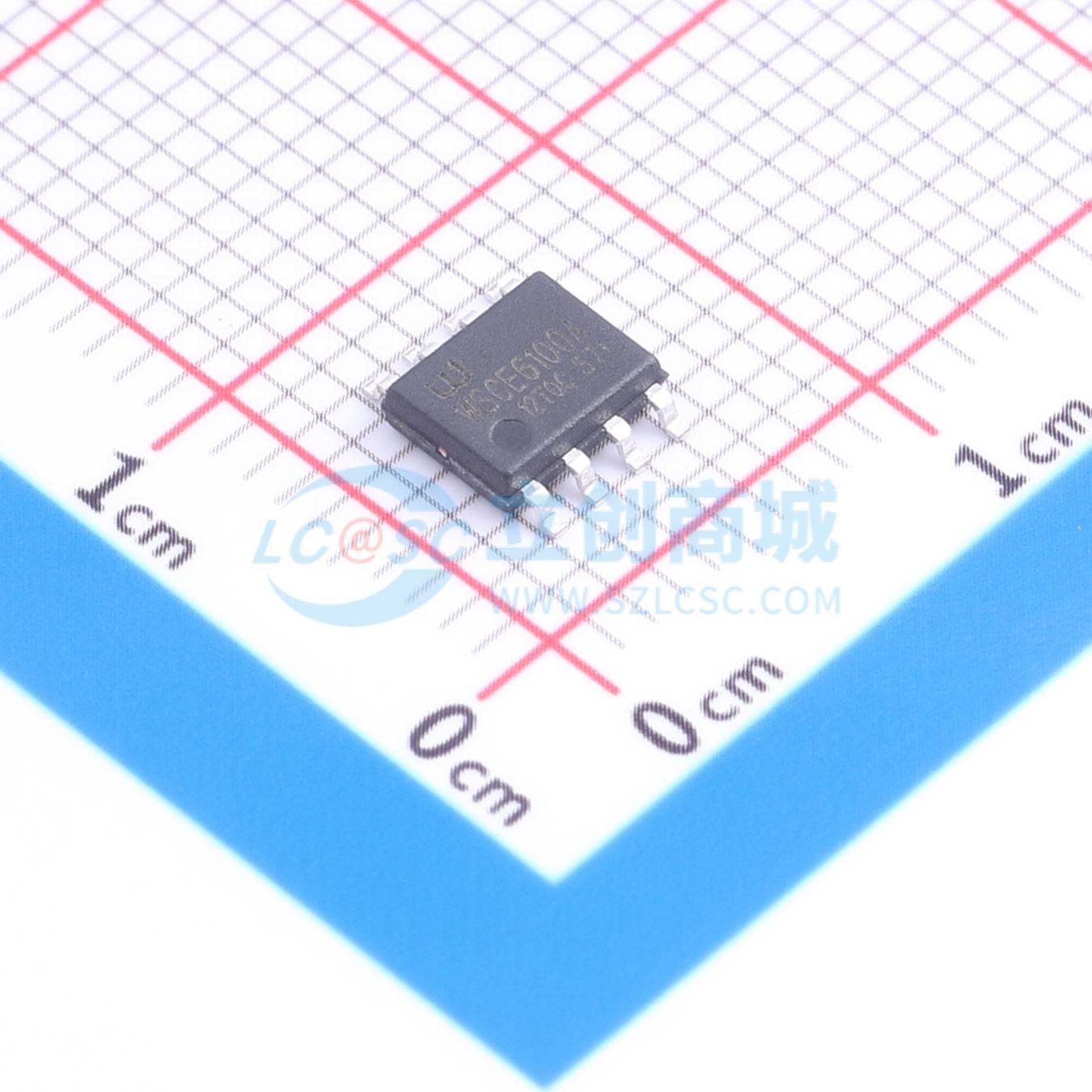

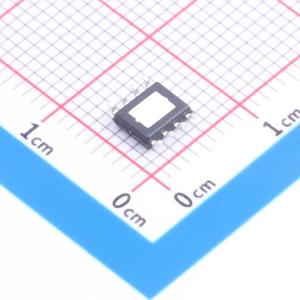

WSCE6100A

WSCE6100A是一款4.5V - 5.5V输入的双节锂电池充电同步升压充电控制器，芯片内部集成高压MOS管，最高耐压20V，最大支持2A充电电流。芯片内部开关充电转换器工作频率为500KHz，具有完善的充电保护功能。可通过调节ICHG端口电阻阻值设置充电电流，具备USB - Limit功能，内置自适应电流调节环路。采用同步升压架构，无需续流二极管，外围简单，系统成本低。 当VIN脚电压升至UVLO门限电压以上，电池与充电器输出端相连时开始充电循环。若BAT电压小于2V，芯片处于短路充电模式；大于2V且小于5.6V，进入涓流充电模式；BAT引脚电压升至5.6V以上，进入恒定电流模式；达到最终浮充电压8.400V时，进入恒定电压模式，充电电流减小；降至设定电流ITERM时停止充电。电池充满后，若电压跌落至8.1V以下，系统重新充电。芯片内部有高精度电压基准源、误差放大器和电阻分压网络，确保BAT端电压精度在±0.5%以内。 电池充电电流由ICHG端口对地电阻RICHG确定，计算公式为ICC = 8340 / RICHG。对于大功率应用，内部OTC模块会根据芯片温度智能降低充电电流。 电感选型需注意：电感纹波电流大小一般为电感平均电流的40%，计算公式为L = (VIN / VOUT)² × (VOUT - VIN) / (ICC × FOSC × 40%)；电感饱和电流大小在整个电池电压变化范围内要大于系统工作时电感的峰值电流，可参考公式ISAT_MIN > (VIN / VOUT) × ICC + (VIN / VOUT)² × (VOUT - VIN) / (2 × FOSC × L)估算；在系统工作频率下，电感的DCR和磁性损耗尽可能低；推荐使用CD54功率电感，感量2.2uH，饱和电流5A。 当电池电压达到充饱电压，充电电流降至设定电流ITERM且时间超过30ms时，充电循环终止，芯片进入待机模式。 WSCE6100A内部集成电池温度检测电路，通过测量NTC管脚电压实现电池温度检测。 若芯片温度试图升至约125℃预设值以上，内部热反馈环路将减小设定的充电电流。 WSCE6100A通过STAT引脚输出状态指示不同充电过程，充电时STAT拉到低电平，指示灯亮；电池充满时，STAT为高阻态，指示灯灭；系统异常时，指示灯闪烁。不用状态指示功能时，将状态指示输出端接地或悬空。 为保证系统性能，PCB布局需注意：输入电容、输出电容、自举电容、升压滤波电容尽可能靠近芯片引脚；Boost MOS开通/关断主回路走线尽可能短而粗，回路面积尽可能小；芯片背面的EPAD是芯片地，确保IC正下方有足够散热孔和大面积覆铜；电感尽可能靠近SW引脚，SW引脚相关走线建议采用单层走线，减少覆铜面积，降低EMI干扰。
