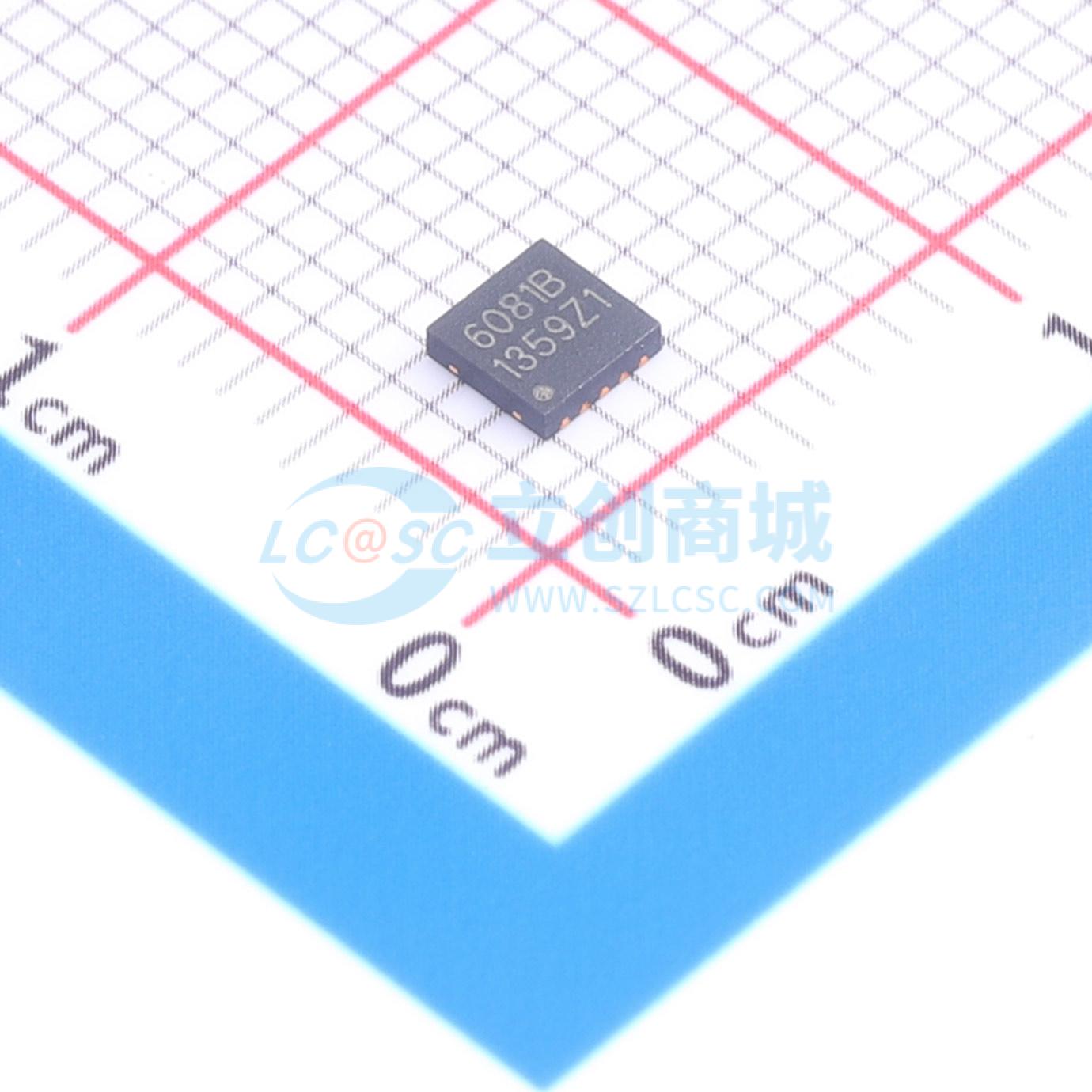

WSCK6081B

WSCK6081是一款具有高精度OVP保护功能、采用恒定电流/恒定电压算法的单节锂离子电池充电器，具备1.5MHz开关频率的降压型PWM控制，为锂电池快速充电提供了简单、高效、可靠的解决方案。它可依靠USB端口或AC适配器工作，充电电流可根据外部sense电阻编程设置，最大能提供2.5A的充电电流。芯片具有USB - Limit功能，当充电电流大于USB供电能力时，会自动调节占空比降低充电电流以确保USB正常供电，还有充电定时保护功能，充电10小时后自动关断。

当VIN脚电压升至UVLO门限电压以上，电池与充电器输出端相连时，充电循环开始。若BAT电压小于VSCP，芯片处于短路充电模式，BAT输出约45mA的电流；当电池电压大于VSCP且小于VTRKL，充电器进入涓流充电模式，提供约1/10的设定充电电流；当BAT引脚电压升至VTRKL以上，充电器进入恒定电流模式，提供恒定充电电流；当BAT引脚电压达到最终浮充电压VFLOAT，进入恒定电压模式，充电电流开始减小；当充电电流降至设定值的1/10，充电循环结束。芯片内部具有高精度的电压基准源、误差放大器和电阻分压网络，确保BAT端电压精度在±0.6%以内。当输入电压掉电或低于电池电压时，充电器进入待机模式，电池端消耗电流小于1uA。

电池充电电流由外部电流检测电阻Rs确定，Rs可由电阻两端的调整阈值电压Vs和恒流充电电流值确定，恒流状态下Rs两端电压为50mV，设定充电电流和Rs根据公式Rs = 0.05 / IBAT（Ω）计算。对于大功率应用，内部的OTC模块会根据芯片温度智能降低充电电流。

当电池电压达到充饱电压后，芯片通过内部滤波比较器监控充电电流，当充电电流降至设定值的1/10且时间超过40ms，充电循环终止，芯片进入待机模式。

为防止温度过高或过低对电池造成损害，WSCK6081内部集成有电池温度检测电路，通过测量TS管脚电压实现，TS管脚电压由外置NTC热敏电阻实现。

如果芯片温度试图升至约130℃的预设值以上，WSCK6081内部热反馈环路将减小设定的充电电流，防止芯片过热，使用户能最大限度利用芯片充电，提高给定电路板功率处理能力上限且无损坏芯片风险。

为保证系统性能、效率、EMI、散热等性能更优，PCB布局需注意：输入电容尽可能靠近VIN / PMID引脚放置，用短而粗的走线连接到VIN / PMID引脚和GND引脚；芯片背部的EPAD是芯片地，确保IC正下方有足够散热，高输入电压和高充电电流应用应在GND上预留足够覆铜面积，预留一定大小的导热过孔；输出电容靠近电感输出端 / BAT端，走线尽可能短连接到BAT引脚和GND引脚；电感输入端尽可能靠近SW引脚，SW引脚相关走线建议采用单层走线，减少覆铜面积，降低EMI干扰；VIN/SEN/TS/BAT引脚的去耦电容应尽可能靠近芯片引脚放置，走线连接尽可能短。
