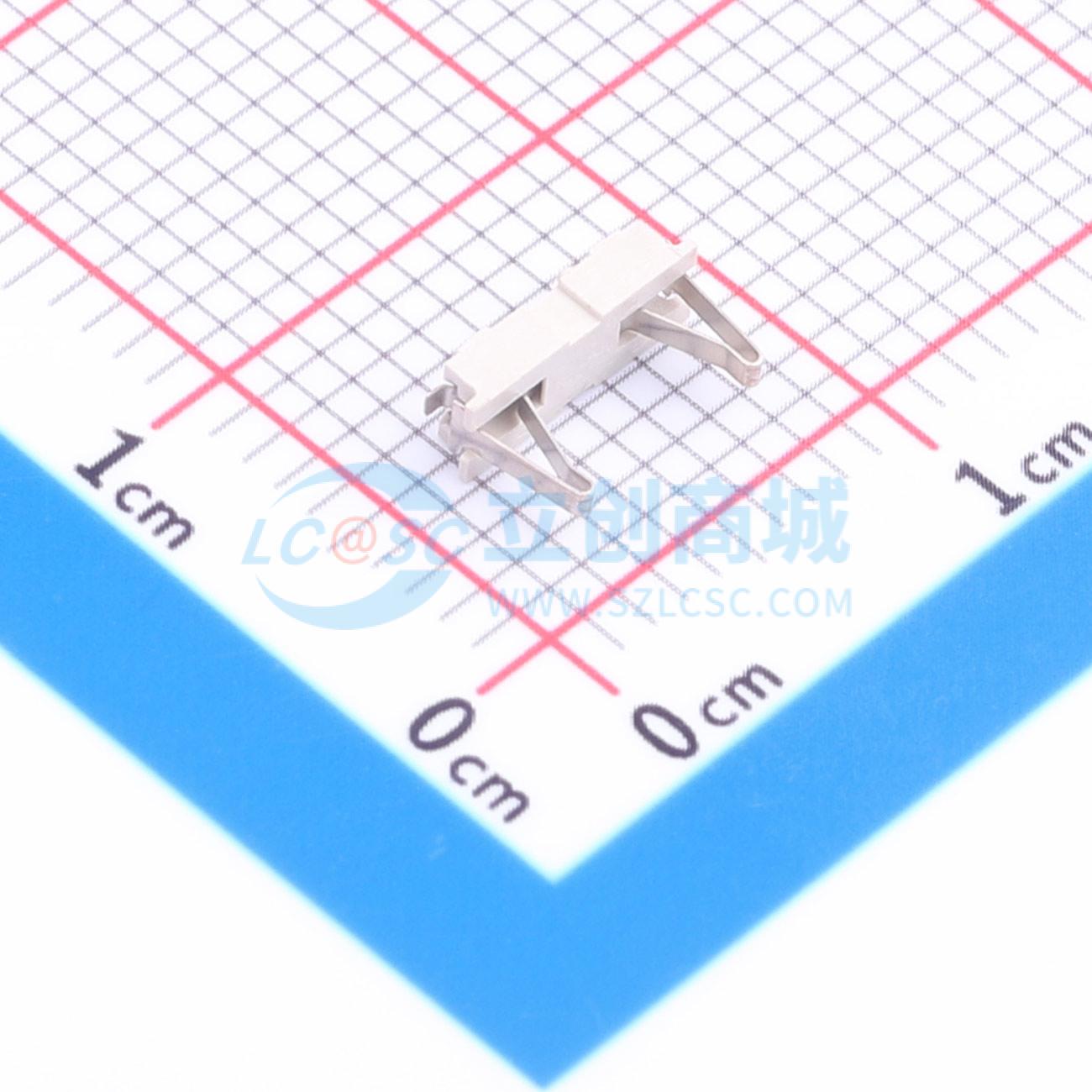

HYCW-TXT682543B实物图

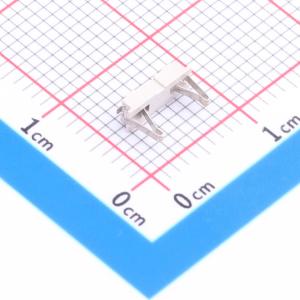

  • HYCW-TXT682543B商品缩略图

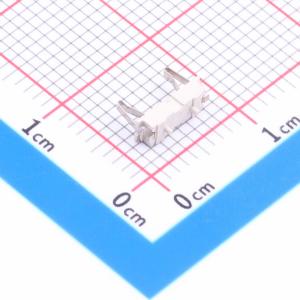

  • HYCW-TXT682543B商品缩略图
  • HYCW-TXT682543B商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

HYCW-TXT682543B

充电电池天线弹片 L6.80XW2.50XH4.30

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
充电电池天线弹片 L6.80XW2.50XH4.30
品牌名称
HOAUC(华宇创)
商品型号
HYCW-TXT682543B
商品编号
C54525162
商品封装
SMD​
包装方式
编带
商品毛重
0.137克(g)

商品参数

属性参数值
商品目录刀片/弹片接触电池连接器
接触类型弹片接触型
间距5.29mm
总PIN数2P
安装方式立贴
属性参数值
额定电流1A
额定电压12V
触头材质不锈钢
触头镀层金
工作温度-25℃~+85℃

商品概述

  • PCB布局公差为±0.05。
  • 材质和电镀：
    • 端子为不锈钢，厚度T = 0.10mm，弹片和焊脚刷金。
    • 塑胶为LCP，符合UL94V - 0标准。
  • 正向应力：最小30gf，可承受10000次以上。
  • 电气性能：
    • 额定电流：最大1A。
    • 额定电压：12VAC（RMS）。
    • 耐电压：100VAC，持续1分钟。
    • 绝缘阻抗：最小100兆欧。
    • 接触阻抗：最大50毫欧。
