WF4463C

WF4463C是高性能、低电流的收发器，覆盖142至1050 MHz的亚GHz频段。它包括完整的发射器、接收器和收发器产品线，适用于广泛的应用。该产品在实现极低的工作和待机电流消耗的同时，提供了-129 dBm的出色灵敏度。它覆盖了所有主要频段。WF4463C为窄带和无线MBus许可频段应用（如FCC Part90和169 MHz无线Mbus）提供了最佳的相位噪声、阻塞和选择性性能。在12.5 kHz信道间隔下，69 dB的邻道选择性确保了在恶劣射频条件下的可靠接收操作，这对于窄带操作尤为重要。WF4463C提供高达+20 dBm的出色输出功率和卓越的发射效率。高输出功率和灵敏度带来了146 dB的行业领先链路预算，允许扩展范围和高度可靠的通信链路。该设备可满足全球监管标准，包括FCC、ETSI、无线MBus和ARIB。所有设备均设计为符合802.15.4g和WMbus智能计量标准。

WF4463C设备是高性能、低电流的无线ISM收发器，覆盖亚GHz频段。1.8 - 3.8 V的宽工作电压范围和低电流消耗使其成为电池供电应用的理想解决方案。WF4463C作为时分双工（TDD）收发器工作，设备交替发送和接收数据包。该设备使用单转换混频器将2/4级FSK/GFSK或OOK调制的接收信号下变频到低中频。经过可编程增益放大器（PGA）后，信号由高性能ΔΣ ADC转换到数字域，允许在内置DSP中进行滤波、解调、切片和数据包处理，与基于模拟的架构相比，提高了接收器的性能和灵活性。解调后的信号通过可编程GPIO或标准SPI总线读取64字节的RX FIFO输出到系统MCU。

由于发射器和接收器不同时工作，因此在发射和接收模式下使用单个高精度本地振荡器（LO）。LO由集成VCO和ΔΣ分数N PLL合成器生成。合成器设计为支持100 bps至1 Mbps的可配置数据速率。WF4463C在142 - 175、283 - 350、350 - 525和850 - 1050 MHz频段工作，最大频率精度步长为28.6 Hz。发射FSK数据直接调制到ΔΣ数据流中，并可通过高斯低通滤波器进行整形，以减少不需要的频谱内容。

• 频率范围：142 - 1050 MHz
• 接收灵敏度：-129 dBm
• 调制方式：(G)FSK、4(G)FSK、(G)MSK、OOK
• 最大输出功率：+20 dBm
• PA支持+27或+30 dBm
• 低工作功耗：
  • 接收：10/13 mA
  • 发射（+10 dBm时）：18 mA
• 低电流掉电模式：
  • 关机：30 nA
  • 待机：40 nA
• 前导码检测模式：
  • 1.2 kbps时平均接收电流：6 mA
  • 平均接收电流：10 µA
• 快速前导码检测：1字节前导码检测

• 数据速率：100 bps至1 Mbps
• 电源：1.8至3.8 V
• 出色的选择性性能：邻道69 dB，1 MHz处阻塞79 dB
• 天线分集和收发开关控制
• 高度可配置的数据包处理器
• 发射和接收64字节FIFO，129字节专用发射或接收
• 自动频率控制（AFC）
• 自动增益控制（AGC）
• 低物料清单
• 低电池检测器
• 温度传感器

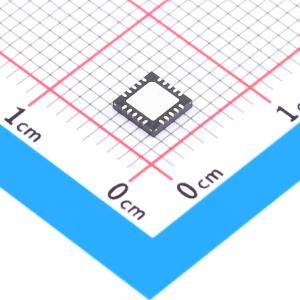

• 20引脚QFN封装
• 符合IEEE 802.15.4g和WMBus标准
• 适用于FCC Part 90 Mask D、FCC part 15.247、15.231、15.249、ARIB T - 108、T - 96、T - 67、RCR STD - 30、中国法规
• ETSI Category I操作EN300 220
• 智能计量（802.15.4g和WMBus）
• 远程控制
• 家庭安全和报警
• 遥测
• 车库和大门开启器
• 远程无钥匙进入
• 家庭自动化
• 工业控制
• 传感器网络
• 健康监测器
• 电子货架标签
