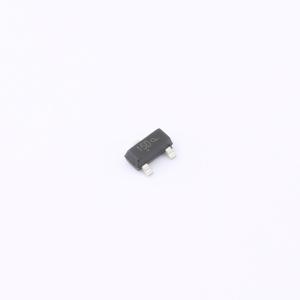

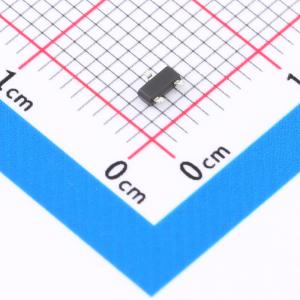

温馨提醒：图片仅供参考，商品以实物为准
MMBZ15VDLT1G
单向TVS 12.8V截止 峰值浪涌电流：1.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装就能保护两条独立线路。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- MMBZ15VDLT1G
- 商品编号
- C5155467
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12.8V | |
| 钳位电压 | 21.2V | |
| 峰值脉冲电流(Ipp) | 1.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 40W | |
| 击穿电压 | 15V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 双路 | |
| 类型 | TVS |
商品概述
这些双片式齐纳二极管专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。其双结共阳极设计仅用一个封装就能保护两条独立线路。这些器件非常适合电路板空间有限的情况。
商品特性
- 提供无铅封装
- SOT−23封装支持两种独立的单向配置或一种双向配置
- 工作峰值反向电压范围：3 V至26 V
- 标准齐纳击穿电压范围：5.6 V至33 V
- 峰值功率：按图5波形，在1.0 ms时为24或40瓦（单向）
- 人体模型下，N类静电放电等级（超过16 kV）
- 峰值脉冲电流下的最大钳位电压
- 低漏电流 <5.0 μA
- 可燃性等级UL 94 V−O
应用领域
- 计算机
- 打印机
- 商用机器
- 通信系统
- 医疗设备
