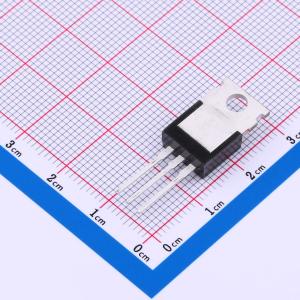

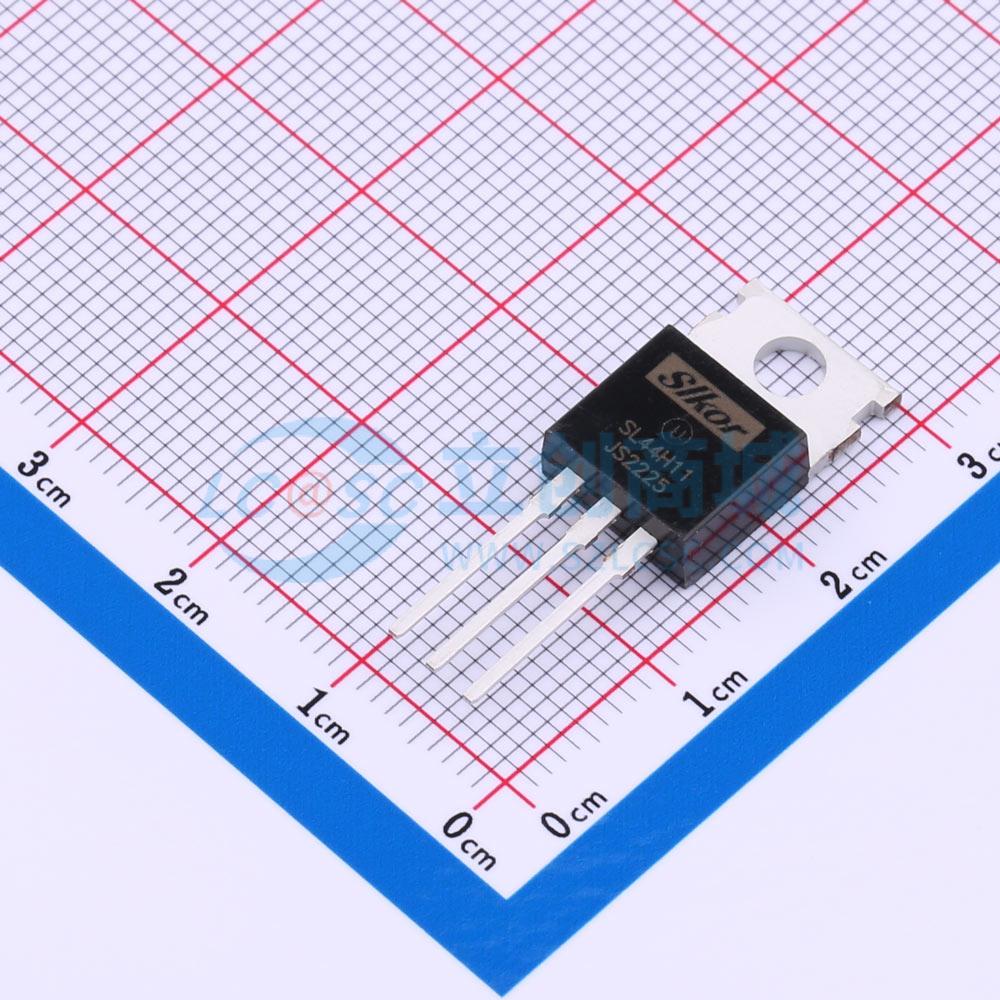

SL44H11
NPN 电流:10A 电压:80V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低集电极-发射极饱和电压：VCE(sat) = 1.0V(最大值)，@Ic = 8A。快速开关速度。与SL45H11型号互补。批次间差异小，确保器件性能稳定可靠运行
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL44H11
- 商品编号
- C5155410
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 10A | |
| 集射极击穿电压(Vceo) | 80V | |
| 耗散功率(Pd) | 50W | |
| 直流电流增益(hFE) | 60 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 50MHz | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1V | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 5V | |
| 数量 | 1个NPN |
商品概述
集电极 - 发射极饱和电压 VCE(sat) 在集电极电流 IC = 8A 时最大为 1.0V。具有低集电极 - 发射极饱和电压、快速开关速度的特点。与 SL45H11 型互补。批次间差异极小，确保器件性能稳定可靠。
商品特性
- 低集电极 - 发射极饱和电压
- 快速开关速度
- 与 SL45H11 型互补
- 批次间差异极小，确保器件性能稳定可靠
应用领域
适用于通用功率放大和开关应用，如开关稳压器、转换器和功率放大器中的输出级或驱动级。
