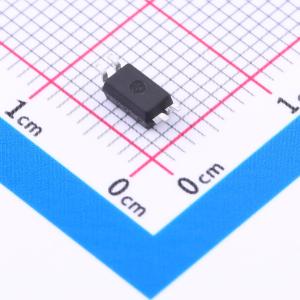

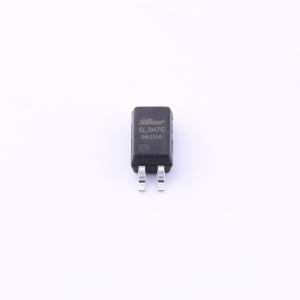

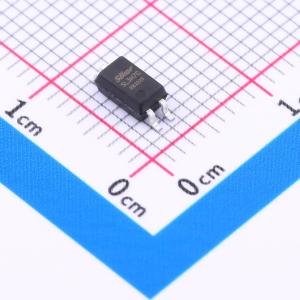

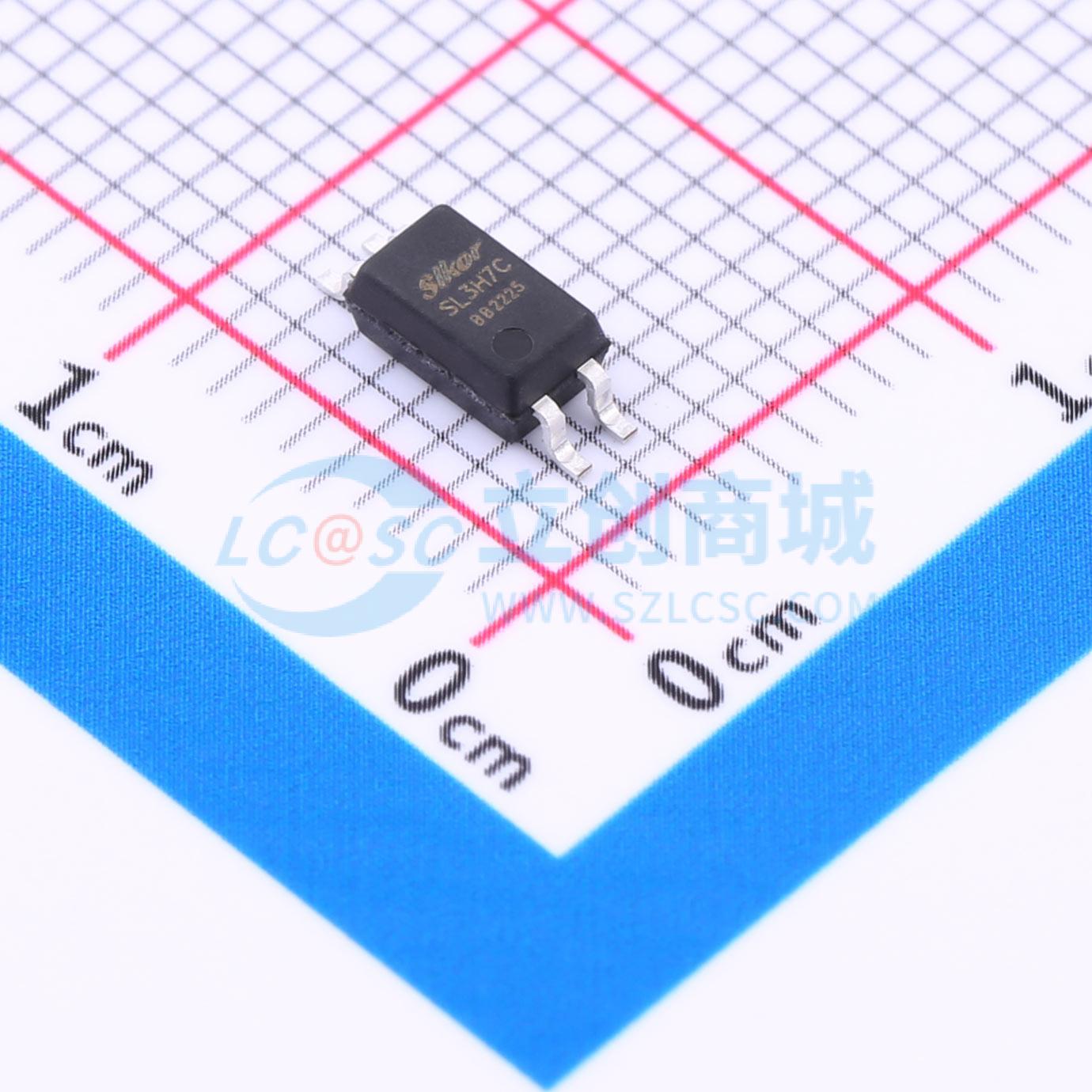

SL3H7C
光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL3H7X由光电晶体管组成，光学耦合到砷化镓红外发光二极管，封装在SSOP4中，非常小且薄的耦合器。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3H7C
- 商品编号
- C5155351
- 商品封装
- SSOP-4
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,10mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 2us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
SL3H7X由光电晶体管组成，光学耦合到砷化镓红外发光二极管，封装在SSOP4中，非常小且薄的耦合器。SL3H7X is composed of phototransistors, optically coupled to gallium arsenide infrared light-emitting diodes, packaged in SSOP4 as a very small and thin coupler.
商品特性
- 电容转角比(CTR)范围: ≥ 80% (IF=5mA, VCE=5V, Ta=25°C) Current transfer ratio: ≥ 80% (IF=5mA, VCE=5V, Ta=25°C)
- 输入-输出隔离电压(VISO=3750 Vrms) High isolation voltage between input and output(VISO=3750 Vrms)
- 集电极-发射极击穿电压BVCE=80V Collector-emitter breakdown voltage BVCE=80V
- 工作温度: -55°C - 110°C Operating Temperature: -55°C - 110°C
应用领域
- 开关电源，智能电表 Switching power supply, intelligent meter
- 工业控制，测量仪器 Industrial control, measuring instruments
- 办公设备，比如复印机 Office equipment such as copiers
- 家用电器，比如空调、风扇、热水器等 Household appliances: such as air conditioners, fans, water heaters, etc.
