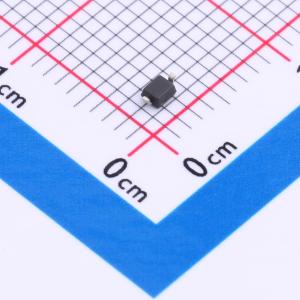

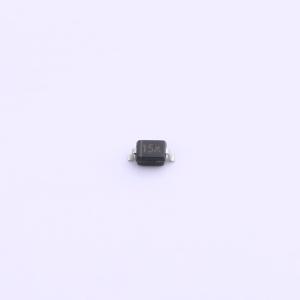

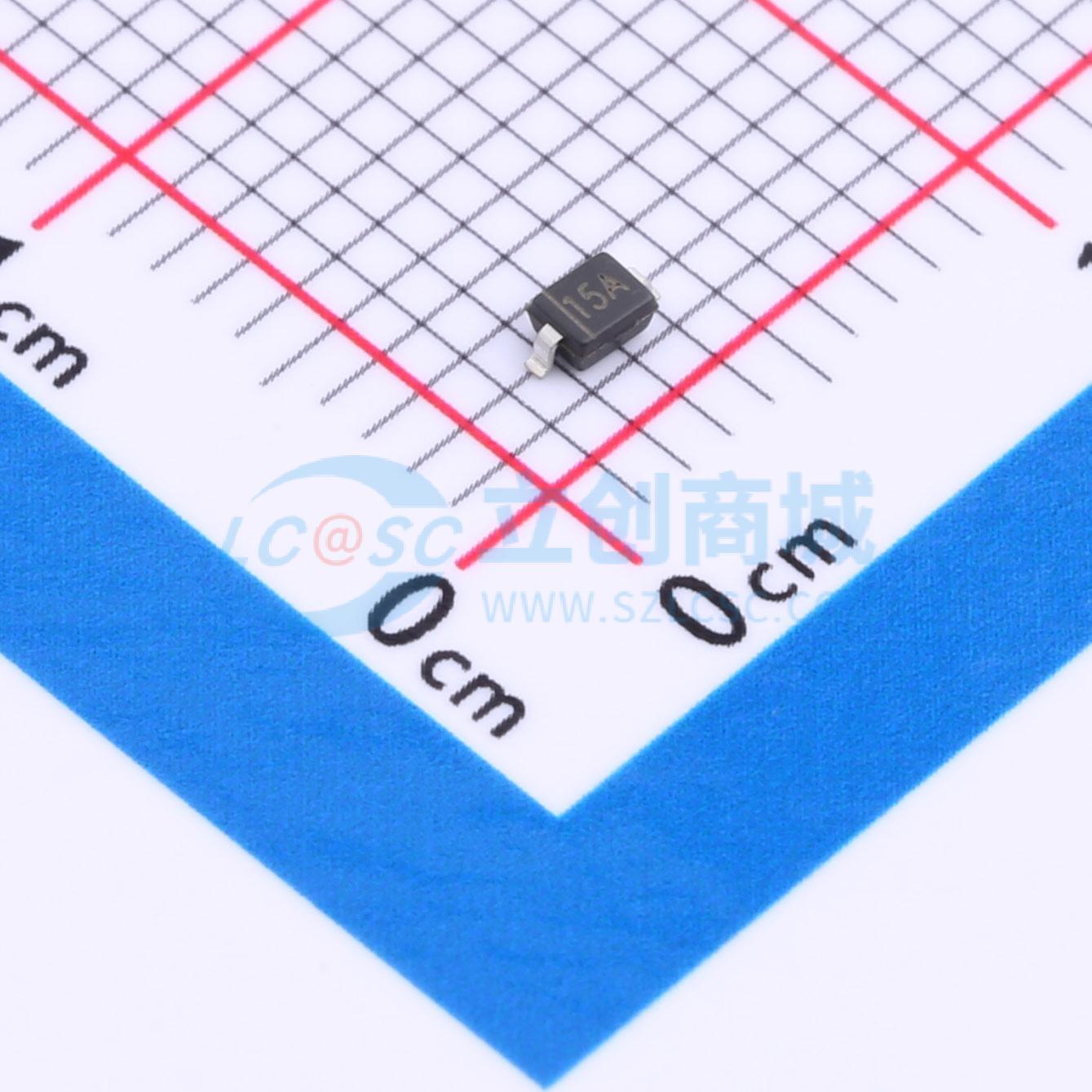

SD15
SD15
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vrwm):15V 峰值脉冲电流（IPP)@8/20us:16.8A 极性：单向 最大钳位电压：26.8V 击穿电压（最小值）16.7V
- 品牌名称
- TRR(明德微)
- 商品型号
- SD15
- 商品编号
- C5155157
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 26.8V | |
| 峰值脉冲电流(Ipp) | 16.8A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 130pF |
商品特性
- 单向：每行450瓦峰值脉冲功率（tp = 8/20 μs）
- 替代多层压敏电阻（0805）
- 保护一个电源或I/O端口
- 低钳位电压
- 适用于3V和36V类型
- IEC 61000 - 4 - 2（静电放电）：空气放电30 kV，接触放电30 kV
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理（PDA）
