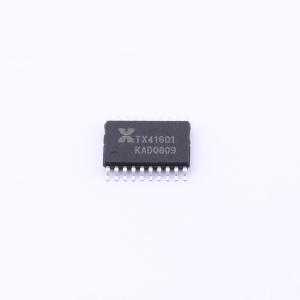

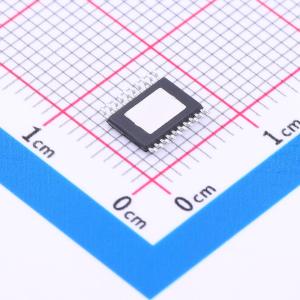

温馨提醒：图片仅供参考，商品以实物为准
TX41601
100V,20A同步PWM降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX41601是一款高压PWM控制器,专为输入电压高达100V的高性能同步降压DC/DC应用而设计。支持可调开关频率,具有多种保护功能,适用于汽车信息娱乐、电信总线转换器等应用。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX41601
- 商品编号
- C5155130
- 商品封装
- ETSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
TX41601是一款高压PWM控制器，专为输入电压高达100V 的高性能同步降压 DC/DC 应用而设计。 TX41601 驱动一对外部 N−MOSFET。 开关频率可编程为 50kHz 至 500kHz ，从而可以灵活地调整效率和尺寸。 对于低电压应用，可以使用内部1.2V参考电压精确调节输出电压。 保护功能包括用户可编程欠压锁定、过压锁定和过流保护。 在关断模式下，电源电流降至 10μA 以下。 TX41601 是汽车信息娱乐应用、电信总线转换器等的不错选择。
TX41601 是一款高压 PWM 控制器，专为输入电压高达 100V 的高性能同步降压 DC/DC 应用而设计。TX41601在中到重负载电流下采用自适应恒定导通时间峰值电流模式控制，在轻负载电流下工作在PFM模式。通过这种控制方案，TX41601 以最小的输出电容器提供出色的线路和负载瞬态响应。外部环路补偿为使用更广泛的电感器和输出电容器组合带来了灵活性。 TX41601 支持高达 500kHz 的可调开关频率。该器件通过 200ms 过载定时器实现用户可编程的逐周期电流限制，以保护器件免受热失控。如果触发过载条件，这部分将停止切换，直到 EN 切换。该器件还实现了用户可编程的过压锁定保护和过温保护，以确保可靠运行。
商品特性
- 12V 至 100V 宽工作输入范围
- 可调频率从 50kHz 到 500kHz 操作
- 精密参考电压 (1.2V)
- 具有预偏置负载能力的可编程软启动
- 可编程 EN 关闭延迟功能
- 具有 0.2 秒空白定时器和打嗝功能的可编程过载保护
- 可编程逐周期限流保护
- 带锁存器的可编程输入欠压锁定保护
- 带锁存器的可编程输入过压保护
- 输出过压保护
- 过温保护
- ETSSOP20 封装
应用领域
- 48 V 非隔离式 DC-DC 转换器
- 汽车应用
- 电信总线转换器
- 一般用途
- USB C 型供电工业 DC-DC 电机驱动器
