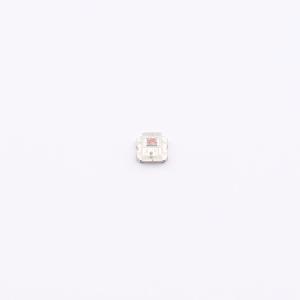

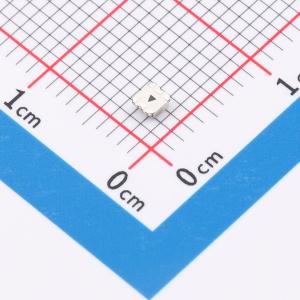

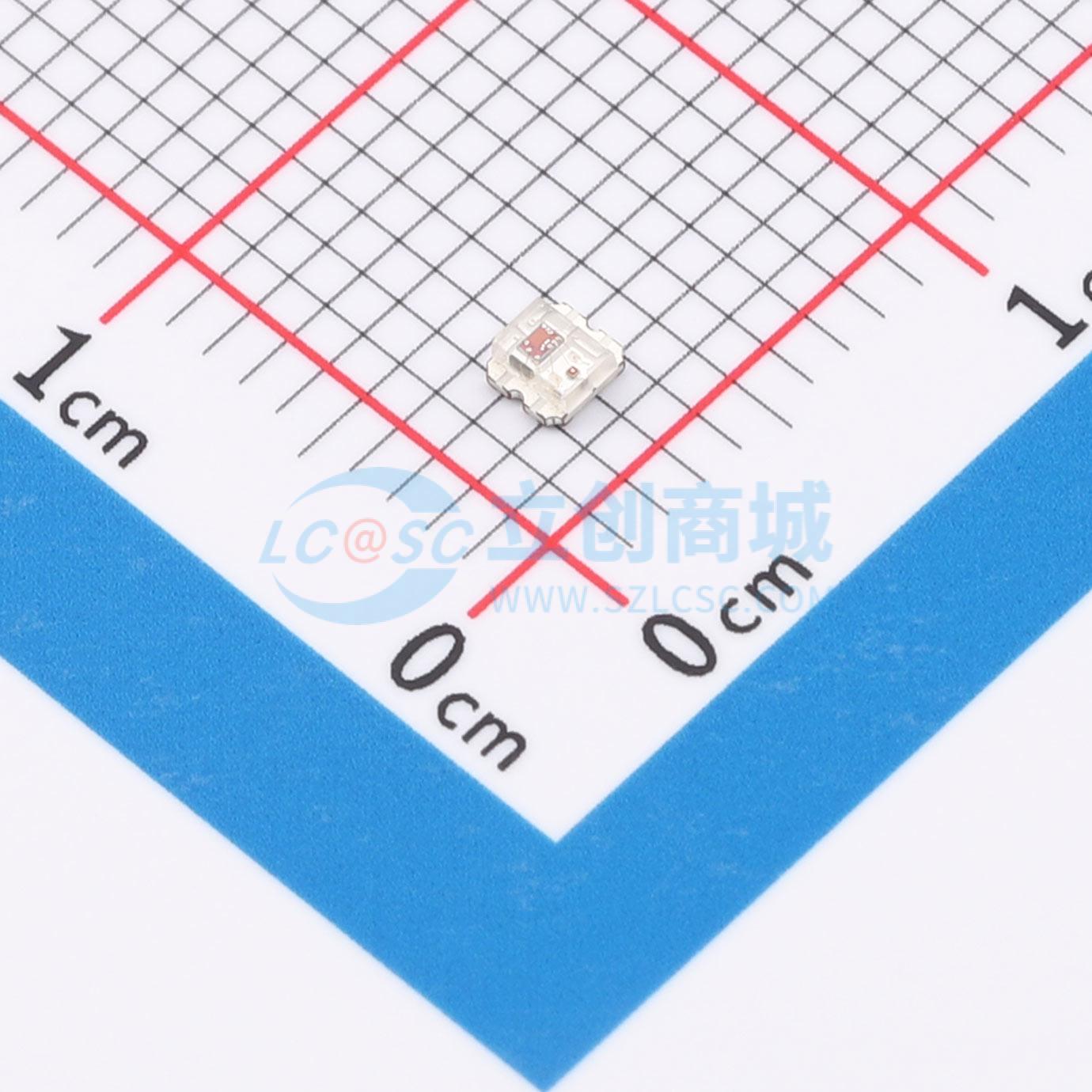

WS2813C-2020
停产 双信号智能控制LED集成光源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 断点续传，小尺寸，适用小间距产品
- 品牌名称
- worldsemi
- 商品型号
- WS2813C-2020
- 商品编号
- C5153902
- 商品封装
- SMD-6P,2.2x2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 623nm | |
| 主波长-绿 | 523nm | |
| 主波长-蓝 | 472nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.7V~5.3V | |
| 静态电流 | 0.5mA | |
| 透镜颜色 | - | |
| 抗静电能力 | - | |
| 载带方式 | 正贴 | |
| 工作温度 | -25℃~+85℃ | |
| PWM频率 | 3kHz | |
| 灯头类型 | - | |
| 发光角度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 2.2mm | |
| 宽度 | 2mm | |
| 高度 | 0.84mm | |
| 脚间距 | - | |
| 功能特性 | - | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 230mcd | |
| 发光强度-绿 | 470mcd | |
| 发光强度-蓝 | 80mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品概述
WS2813C-2020是一款智能控制LED光源，其外观采用最新的模压封装工艺，将控制电路与RGB芯片集成在一个2020规格的封装内。其内部包含智能数字端口数据锁存器、信号整形放大驱动电路、精密内部振荡器以及可编程恒流控制部分，有效确保像素点发光色彩高度一致。采用双信号线版本，支持信号断点续传。任何单个像素的故障均不会影响信号的传输及整体发光效果。数据传输协议采用单线NZR通信方式。像素点上电复位后，DIN端口接收来自控制器的数据，首个像素点提取前24位数据后，将其送入内部数据锁存器，其余数据经内部信号整形放大电路处理后，通过DO端口发送至下一级级联像素点。每经过一个像素点传输，信号减少24位。像素点采用自动整形转发技术，使得像素点级联数量不受信号传输限制，仅取决于信号传输速度。复位时间大于280μs，在中断时不会导致误复位，支持较低频率且经济的微控制器。刷新频率提升至2KHz，在高清摄像机拍摄下无低帧频闪烁现象，呈现优异的显示效果。该LED具有驱动电压低、环保节能、亮度高、散射角度大、一致性好、功耗低、寿命长等优点。控制芯片集成于LED之上，使得电路更简洁、体积更小、安装更方便。
商品特性
- 控制集成电路与LED共享电源
- 控制电路与RGB芯片集成于2020规格封装内，形成完整的可寻址像素点
- 内置信号整形电路，波形整形后传输至下一级驱动器，确保波形失真不累积
- 内置电复位电路与掉电复位电路
- 每个像素点的三原色均可实现256级亮度显示，完成16777216色全彩显示，扫描频率为2KHz
- 级联端口通过单线传输信号
- 刷新率为30帧/秒时，级联数量不少于1024个像素点
- 数据传输速度为800Kbps
- 发光颜色采用LED显示屏标准比例3:6:1
- 白色色温：7000K-8000K
应用领域
- 透明LED屏
- LED像素屏
- LED异形屏
- 各类电子产品
