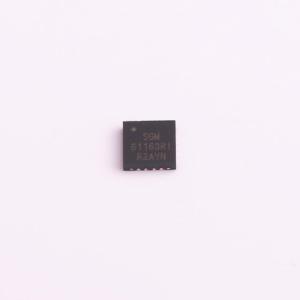

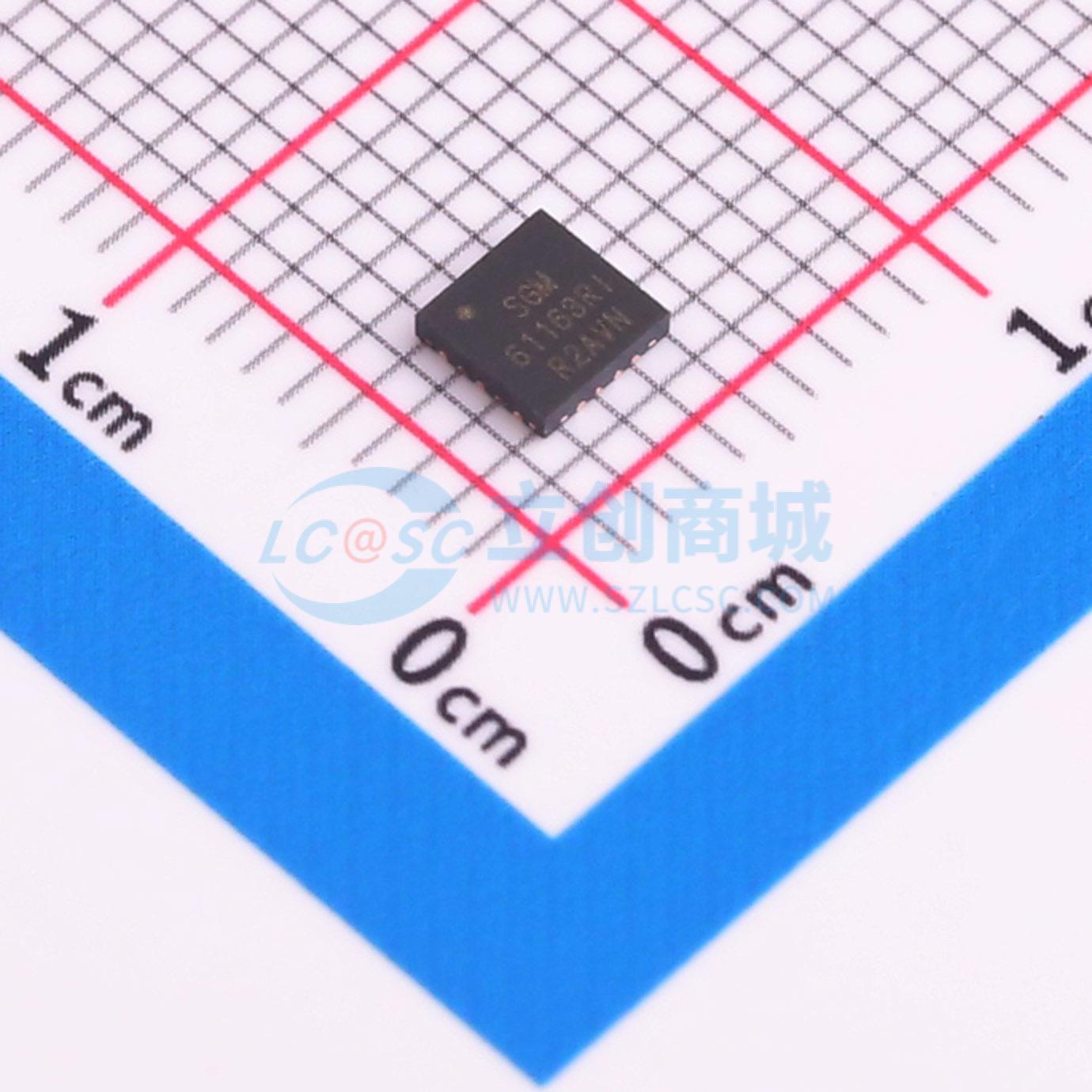

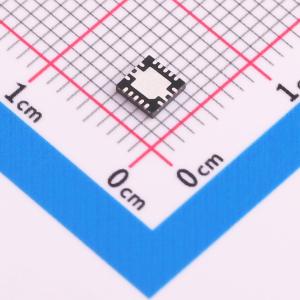

SGM61163XTRI14G/TR
4.5V至18V输入，6A输出的同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM61163是一款高效、6A输出的同步降压转换器,具有集成的高侧和低侧MOSFET,输入电压范围为4.5V至18V。该设备适用于高密度应用,具有高开关频率（最高可达2MHz）,可减少解决方案尺寸。内置多种保护功能,包括过流保护、过热保护和过压保护。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM61163XTRI14G/TR
- 商品编号
- C5153658
- 商品封装
- TQFN-14L(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.159883克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 6A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SGM61163是一款高效的6A同步降压转换器，集成了功率MOSFET，输入电压范围宽，为4.5V至18V。这款电流模式控制器件针对高密度应用进行了优化，所需外部元件数量极少。可选择高达2MHz的高开关频率，通过使用更小的电感器和电容器来减小方案尺寸。该器件可作为独立电源或跟踪电源使用。SS/TR引脚可用于控制输出电压的启动斜坡，也可作为跟踪输入。 通过使用使能输入（EN）和漏极开路电源正常输出（PG）信号，可以实现两个或多个电源的供电时序控制。 高端MOSFET电流采用逐周期限流，以实现过载保护。低端MOSFET的源电流也受到限制，以防止电流失控。如果有过大的反向电流流过，低端开关的灌电流限制功能会将其关断。 当结温高于关断阈值时，热关断保护功能启动，以防止器件损坏。 SGM61163采用绿色TQFN-3.5×3.5-14L封装。
商品特性
- 低集成RDSON开关：27mΩ/18mΩ
- 电源（VIN）和功率（PVIN）采用分离轨
- PVIN范围：1.8V至18V
- VIN范围：4.5V至18V
- 开关频率：200kHz至2MHz
- 外部时钟同步、电压跟踪能力
- 0.6V内部参考电压
- 参考电压精度：±1%
- 关断电流：3.4μA（典型值）
- 打嗝模式电流限制
- 带预偏置输出的单调启动、可调节软启动时间
- 电源时序控制能力
- 电源正常输出监控，具备欠压和过压保护功能
- 可调节输入欠压锁定（UVLO）
- 采用绿色TQFN-3.5×3.5-14L封装
应用领域
- 工业和商业电源系统
- 分布式电源系统
- 服务器和存储设备
- 通信设备
