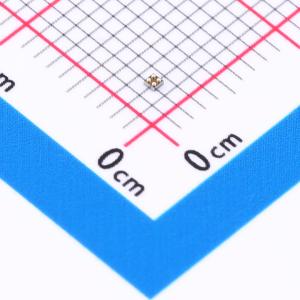

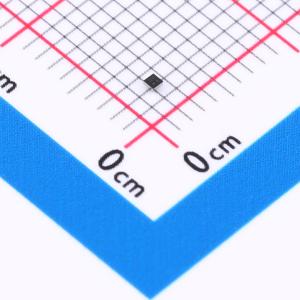

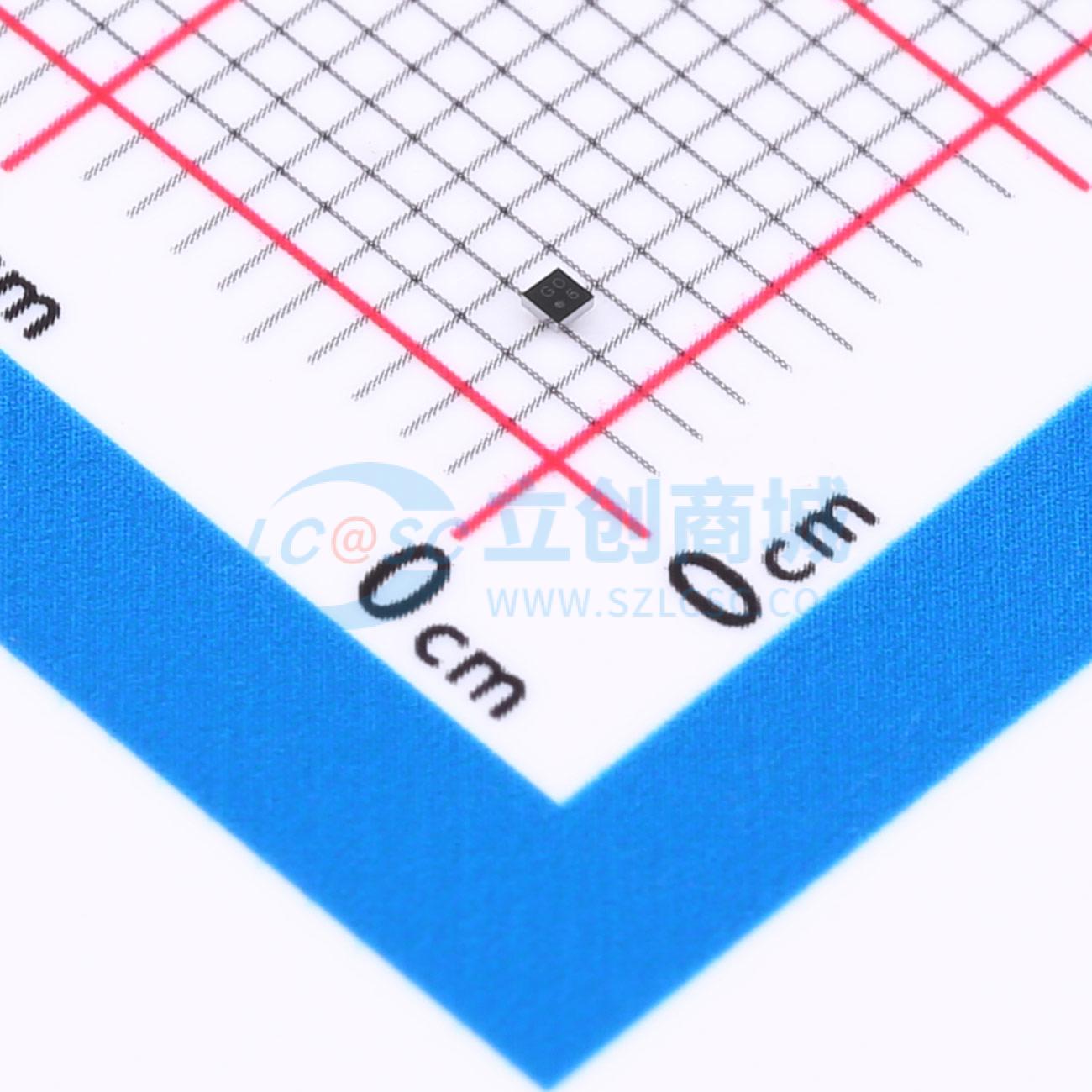

温馨提醒：图片仅供参考，商品以实物为准
SGM2575ADYG/TR
SGM2575ADYG/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM2575ADYG/TR
- 商品编号
- C5153432
- 商品封装
- WLCSP-4B(0.8x0.8)
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~5.5V | |
| 导通电阻 | 34mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
SGM2575是一款具有反向电流保护和受控导通功能的单负载开关。该器件可在1V至5.5V单电源下工作，能够驱动高达2A的连续电流。 该器件包含一个由ON引脚控制的34mΩ低导通电阻（RON）N沟道MOSFET。首次接通电源时，使用智能下拉电阻使ON引脚浮空，直至系统稳定。一旦ON引脚达到高电压（>VIH），下拉电阻断开，此时待机电流极低，可降低功耗。小封装和低导通电阻使该器件非常适合空间受限的电池供电应用。 该器件支持宽输入电压范围，适用于多种不同的电压轨。上升时间用于避免浪涌电流。SGM2575AD/SGM2575BD在禁用状态下提供快速输出放电功能。 SGM2575采用绿色WLCSP-0.8×0.8-4B封装。
商品特性
- 输入电压范围：1V至5.5V
- 最大连续电流：2A
- 低导通电阻：VIN = 5V时，Ron = 34mΩ；VIN = 3.3V时，Ron = 34mΩ
- 低关断电流：90nA（典型值）
- 禁用时具有反向电流保护
- 低阈值1.8V GPIO控制输入
- 适用于电源区域应用的双向电源
- 上升时间：SGM2575A/SGM2575AD：60μs（典型值）；SGM2575BD：1600μs（典型值）
- 快速输出放电（仅SGM2575AD/SGM2575BD）
- 采用绿色WLCSP-0.8×0.8-4B封装
应用领域
- 手机
- 超级本
- 平板电脑
- 数码相机
- 可穿戴技术
- 固态硬盘
