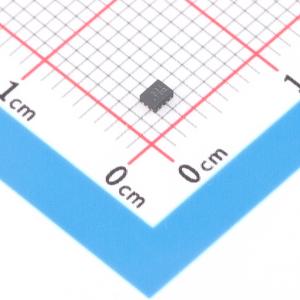

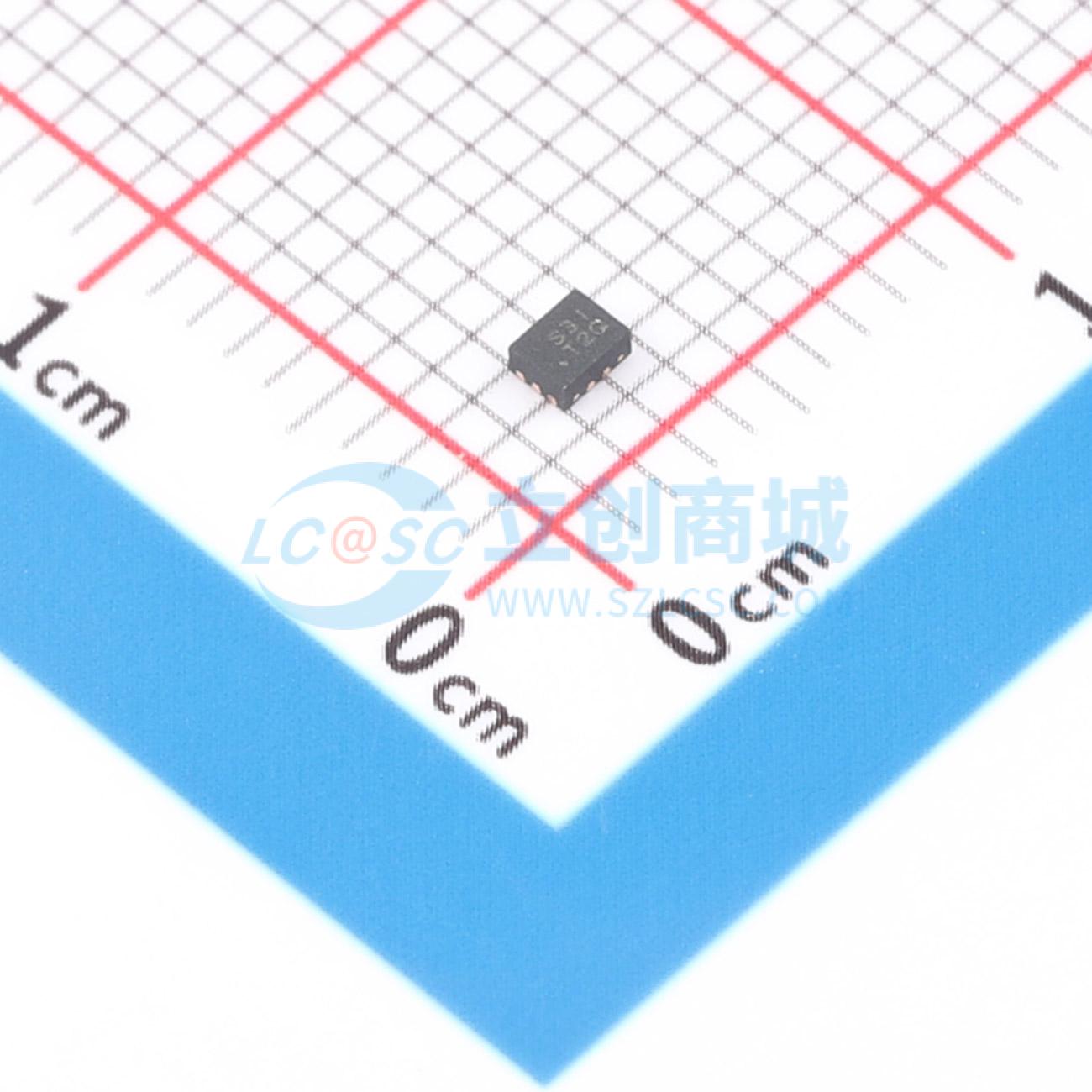

温馨提醒：图片仅供参考，商品以实物为准

SGM2058XWQ10G/TR

带内置可调稳压器的负输出电荷泵

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: SGMICRO(圣邦微)
商品型号: SGM2058XWQ10G/TR
商品编号: C5152626
商品封装: TQFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	商品目录	电荷泵

	属性	参数值
	功能特性	自适应开关频率；过流保护；软启动

商品概述

SGM2058是一款具有内部可调稳压器的负输出电荷泵。输入电压范围为2.3V至5.5V，未稳压输出等于 -VIN。对于SGM2058的稳压输出，其等于 -VCTL，范围为0V至 -VIN。SGM2058的内部软启动电路可降低浪涌电流。在应用方面，需要四个陶瓷电容且无需电感，可用于为光模块、射频放大器偏置和传感器供电。SGM2058采用绿色TQFN - 1.8×1.4 - 10L封装，工作温度范围为 -40℃至 +125℃。

商品特性

输入电压范围：2.3V至5.5V
双输出：
- VOUT1： -VIN（未稳压负电荷泵输出）
- VOUT2：0V至 -VIN之间的 -VCTL（稳压输出）
输出电流限制：265mA（典型值）
使用小尺寸陶瓷电容即可稳定工作
热关断保护
启动时无浪涌电流
工作温度范围： -40℃至 +125℃
采用绿色TQFN - 1.8×1.4 - 10L封装

应用领域

光应用
射频放大器偏置
为便携式设备中的传感器供电
