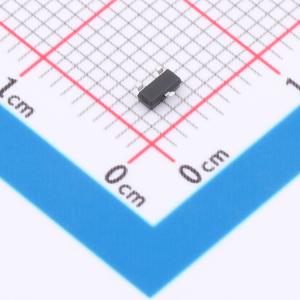

温馨提醒：图片仅供参考，商品以实物为准

SGM803-RXN3L/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成微处理器监控设备，与使用单个集成电路或分立元件的设计相比，这种集成设计具有提高系统稳定性和准确性的优势。设备可以在电源开启、关闭甚至电压降低的欠压情况下复位。当VCC低至1V时，复位输出仍可操作。在电源开启状态下，内部定时器保持240ms的复位断言，使微处理器保持在复位状态，直到条件稳定。提供三种复位输出选项和八种复位阈值电压选项，用于1.8V、2.5V、3V、3.3V和5V电压监控。具有出色的瞬态抗扰度，可忽略快速的VCC瞬变。低静态电流使其非常适合电池供电的应用。采用环保SOT-23-3和SOT-23封装，工作环境温度范围为-40°C至 + 125°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM803-RXN3L/TR
商品编号: C5152590
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039克(g)

商品参数

商品概述

SGM803、SGM809和SGM810是集成式微处理器监控器件。与使用单个IC或分立元件的设计相比，这种集成设计具有提高系统稳定性和准确性的优势。这些器件可在电源上电、掉电甚至电压降低的欠压情况下进行复位。当VCC低至1V时，复位输出仍可正常工作。在上电状态下，内部定时器会维持240ms的复位信号，使微处理器保持在复位状态，直到条件稳定。 SGM803具有漏极开路RESET输出，需要一个上拉电阻连接到VCC。SGM809具有推挽式RESET输出。SGM810也具有推挽式RESET输出。所有器件都提供八种复位阈值电压选项，用于1.8V、2.5V、3V、3.3V和5V的电压监控。这些器件还具有出色的瞬态抗扰性，可忽略快速的VCC瞬变。低静态电流使SGM803、SGM809和SGM810非常适合电池供电应用。 SGM803、SGM809和SGM810采用绿色SOT - 23 - 3和SOT - 23封装。它们的工作环境温度范围为 - 40℃至 + 125℃。

商品特性

是MAX803/MAX809/MAX810和ADM803/ADM809/ADM810的卓越升级版
高精度固定检测选项：1.8V、2.5V、3V、3.3V和5V
低电流消耗：13μA（典型值）
150ms（最小值）上电复位
复位输出选项：
- 漏极开路RESET输出：SGM803
- 推挽式RESET输出：SGM809
- 推挽式RESET输出：SGM810
复位信号在VCC低至1V时仍有效
工作温度范围： - 40℃至 + 125℃
采用绿色SOT - 23 - 3和SOT - 23封装

应用领域

计算机
电池供电应用
便携式设备
汽车设备
控制器
智能仪器
关键μP电源监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃@(Ta)
