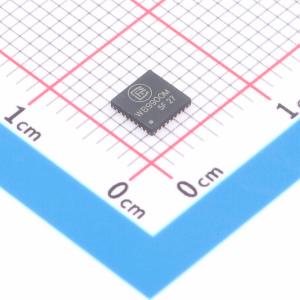

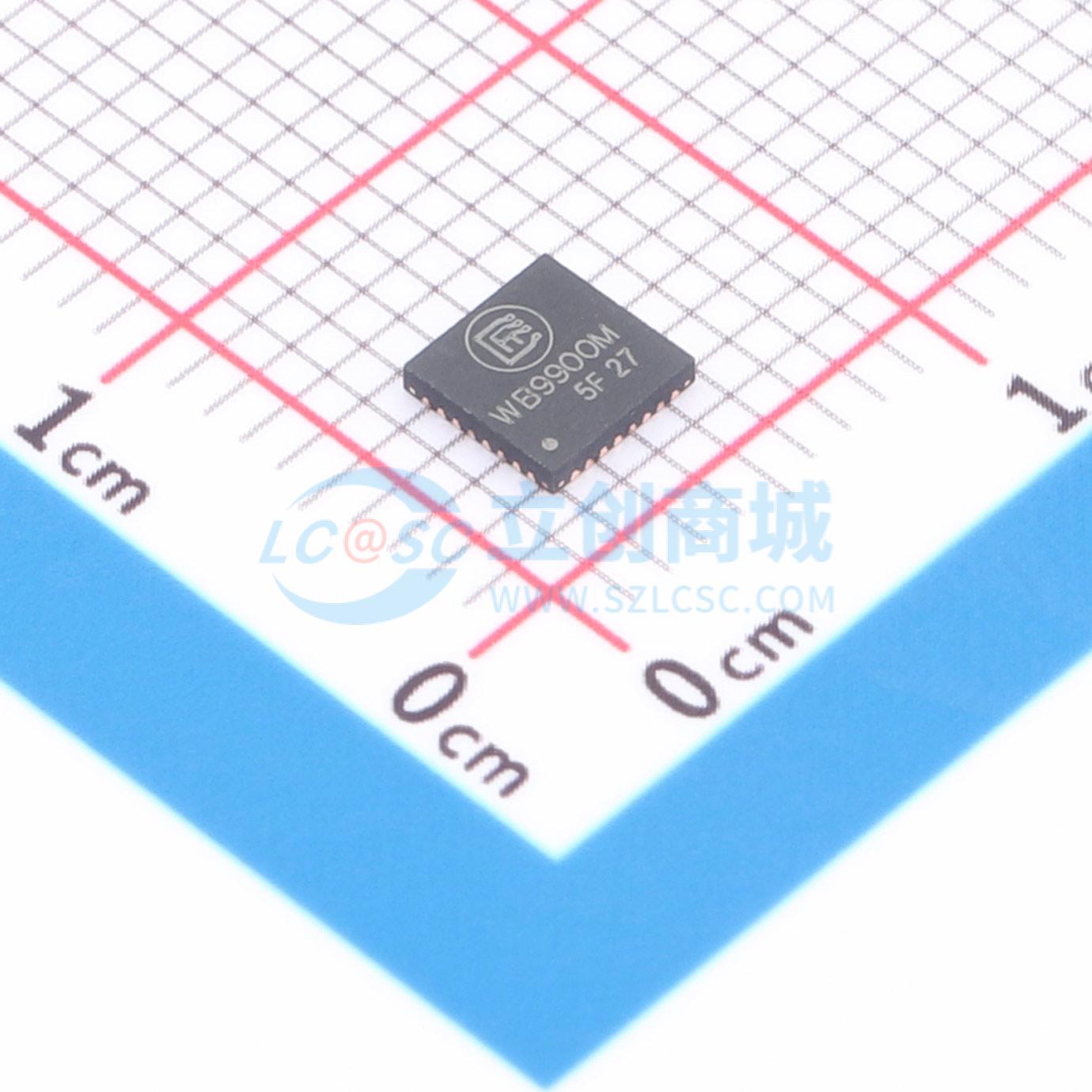

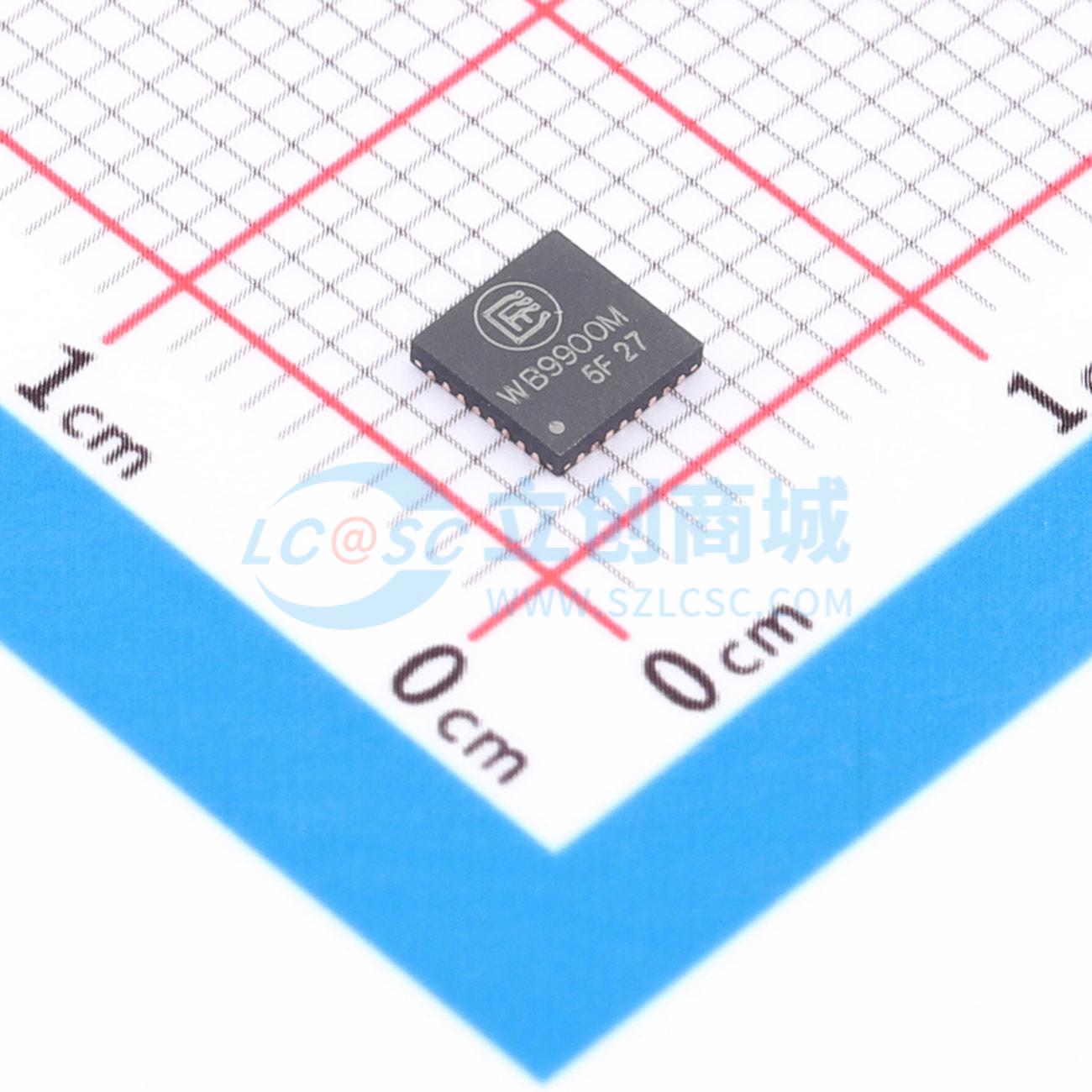

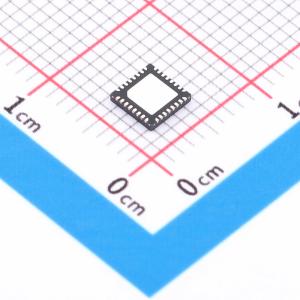

WB9900M

WB9900M 是采用 I²C 通讯的恒流 LED 驱动芯片，具有 32 阶电流统调功能。由 16 根段输出、12 根位输出组成 192 个点阵，每一个点具有 256 阶 PWM 占空比调整。通过数据锁存器、显示存储器、LED 恒流驱动模块及相关控制电路组成了一个高可靠性的单片机外围 LED 驱动电路。串行数据通过双线接口输入到 WB9900M，采用 QFN32 的封装形式。本产品质量可靠、稳定性好、抗干扰能力强。主要适用于家电设备（微波炉、洗衣机、空调）、吸尘器、音箱、便携设备等的 LED 驱动场景。WB9900M 是一颗基于 I²C 通讯协议的 LED 显示面板设计的恒流驱动芯片，支持最多 16 段 x 12 位输出，每一个点具有 256 阶占空比电流调整，且可以通过寄存器配置，调节扫描的位数，从而获得更大的单点驱动电流。相较于传统的 LED 显示面板驱动芯片，当点亮的 LED 数量变化或者输入电压变化时，单颗 LED 电流会发生变化，从而会影响显示亮度；而采用了 WB9900M 的恒流设计，当显示模式配置好后，每颗 LED 的电流就恒定不变，不会因点亮的 LED 数量变化和输入电压变化而产生波动。

• 最多驱动 16 段 x 12 位 192 个 LED，输出恒流驱动
• SEG 端口最大提供 60mA 电流
• 单点 256 阶 PWM 调光
• 显示亮度调节范围：恒流 32 级可调
• 显示位数可调(1 ~ 12 位)
• I²C 通讯接口
• 振荡方式：内置 RC 振荡
• 内置上电复位
• 内置全局复位功能
• 关断功能

• 彩色 LED 显示面板
• 自行车显示面板
• 家用电器、玩具显示面
• 智能便携式设备、智能音频
• 小家电、智能家居
