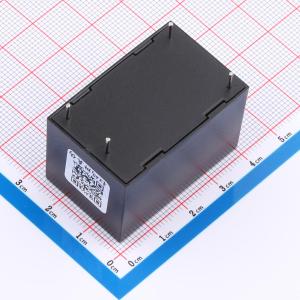

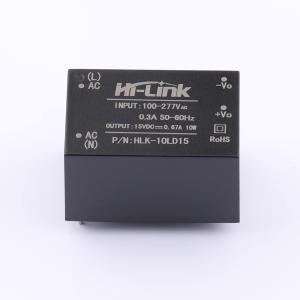

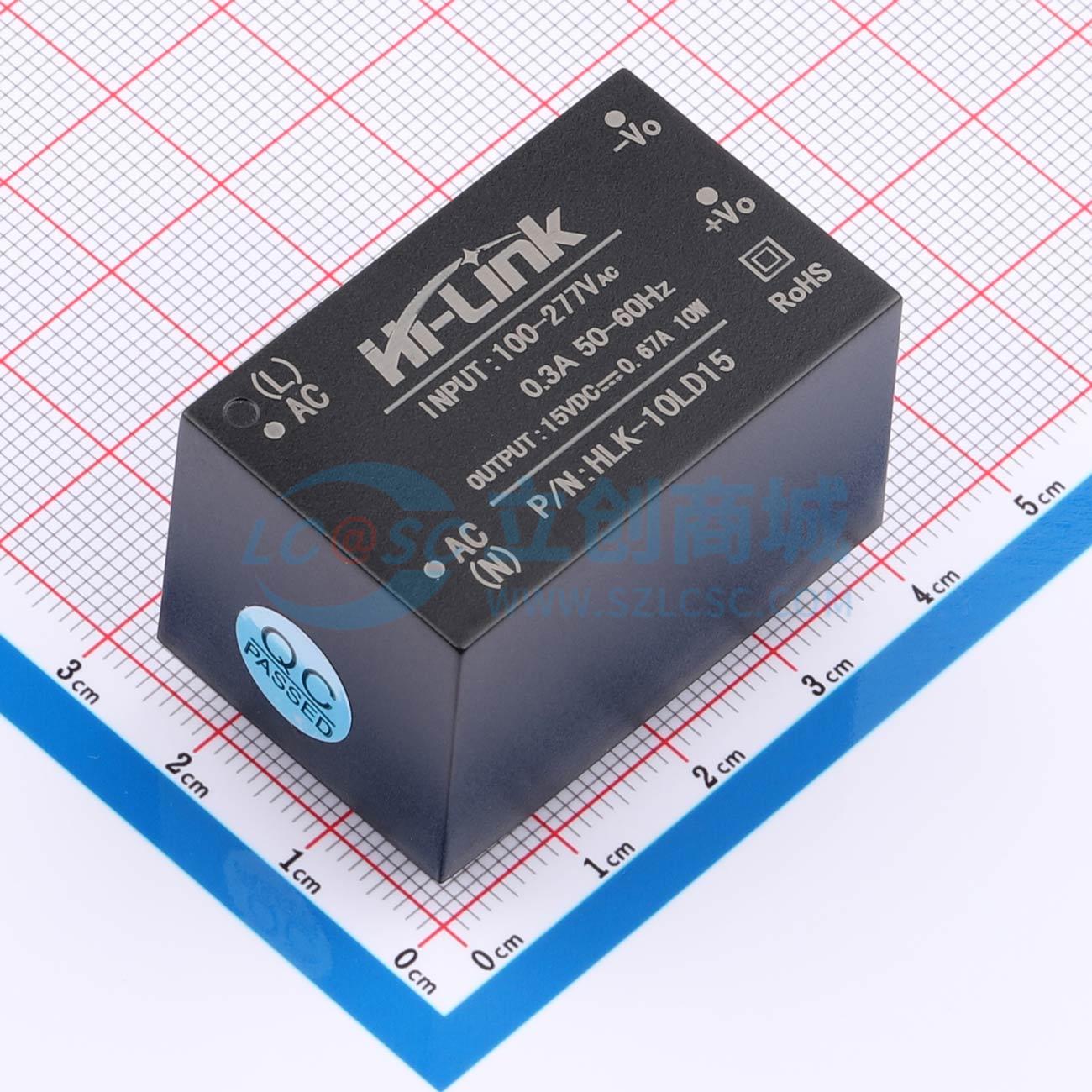

温馨提醒：图片仅供参考，商品以实物为准
HLK-10LD15
超小型系列开关模块电源，具有超宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性、安全隔离等优点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- HLK-10LD15
- 商品编号
- C54450898
- 商品封装
- 插件,40.1x25.5mm
- 包装方式
- 盒装
- 商品毛重
- 36.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~430V | |
| 工作电压(AC) | 85VAC~305VAC | |
| 输出电压(Vout) | 15V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 810mA | |
| 输出功率 | 10W | |
| 静态功耗 | 0.15W | |
| 转换效率 | 84% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 120mVp-p | |
| 最大容性负载 | - | |
| 功能特性 | 短路保护；故障自恢复；过流保护 | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 40mm | |
| 宽度 | 25.4mm | |
| 高度 | 24.9mm | |
| 类型 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
10W（LD）系列模块电源是新一代超小体积开关模块电源，具有超宽输入电压范围、交直流两用、低功耗、低纹波噪声、高效率、高可靠性、安全隔离等优点，安全可靠。已广泛用于智能家居、自动化控制、通讯设备、仪器仪表等行业。该系列产品应用在电磁兼容比较恶劣的环境下时必须参考应用电路。
商品特性
- 超薄型、超小型、业内最小体积
- 全球通用输入电压（85~305Vac）
- 低功耗、绿色环保 、空载损耗<0.15W
- 低纹波、低噪声 高效率、功率密度大
- 良好的输出短路和过流保护并可自恢复
- 输入输出隔离耐压3000Vac
- 100%满载老化和测试
- 高可靠性、长寿命设计，连续工作时间大于100000小时
- 满足UL、CE要求；产品设计满足EMC及安规测试要求
- 采用高品质环保防水导热胶灌封，防潮、防振，满足防水防尘IP65标准
- 无需外接电路即可工作
- 可适用5000m海拔应用
应用领域
智能家居、自动化控制、通讯设备、仪器仪表
