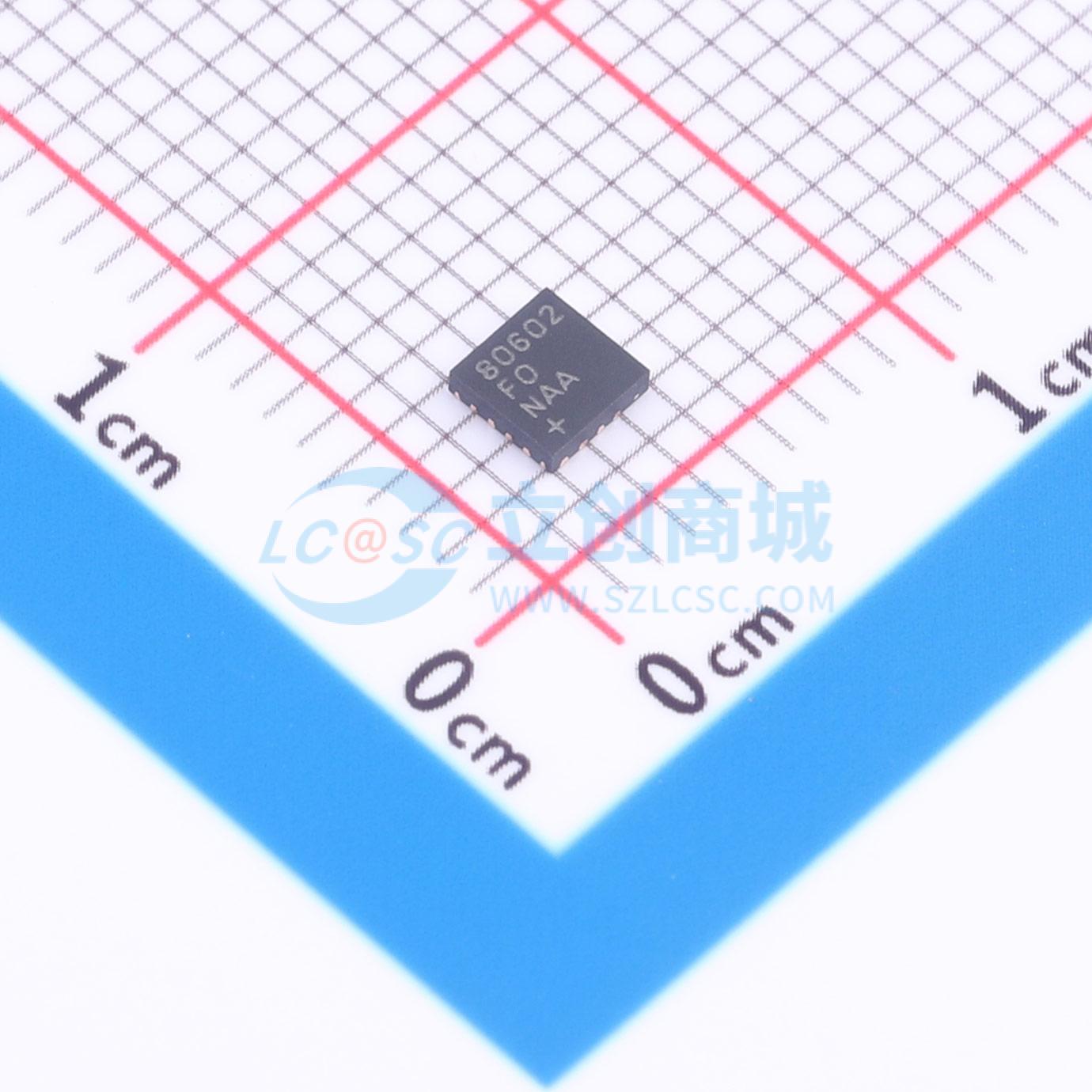

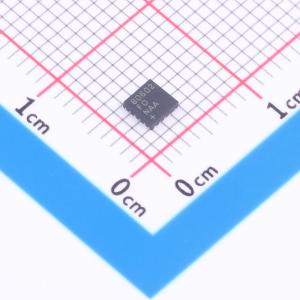

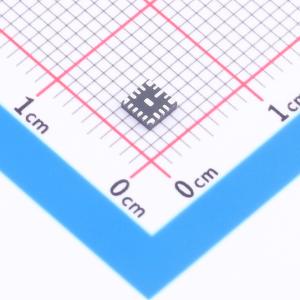

LT80602AFO+

LT8060x和LT8060xHV降压转换器系列采用Silent Switcher®架构，可在最高3MHz开关频率下实现高输出效率同时最大程度降低电磁干扰(EMI)辐射。其中LT80602和LT80602HV可提供最高2.5A连续输出电流，LT80603和LT80603HV支持最高3.5A连续输出电流，LT80603A和LT80603AHV可提供最高4.5A连续输出电流。输出处于完整稳压状态时静态电流低至8μA，适用于要求轻负载下最高效率的应用。可通过EN/UV引脚设置精确的使能阈值，可通过RT引脚的电阻设置开关频率。LT8060x和LT8060xHV支持高压输入转低压输出的高频应用，经过量产测试验证最小高压开关导通时间典型值为25ns。此外，器件配备PG/TJ引脚，可用于监测输出电压状态或芯片裸片温度，裸片温度监测功能支持直接测量硅裸片温度，可实现坚固可靠的电源设计。

• Silent Switcher®架构
• 极低EMI辐射
• 扩频调频调制
• 高频下高输出效率
• 24V输入转5V输出时，400kHz下效率最高94.3%，2.1MHz下效率90%
• 48V输入转12V输出时，400kHz下效率最高95.6%，2.1MHz下效率91.1%
• 引脚可选固定3.3V输出、固定5V输出，或可调输出（输出范围0.8V至输入电压的99%）
• 低静态电流突发模式操作
• 稳压24V输入转5V输出时静态电流仅8μA
• 支持突发模式、脉冲跳变模式、强制连续模式(FCM)之间的在线模式切换
• 内置输出电压监测和芯片裸片温度监测，通过PG/TJ引脚输出
• 开关频率可调范围200kHz至3MHz，支持外部时钟同步
• LT8060xHV支持80V瞬态输入耐压
• 可编程软启动和输出跟踪
• 小型17引脚 3mm × 3mm 四方扁平无引脚(QFN)封装

• 通用降压转换
• 汽车和工业电源供应
