温馨提醒：图片仅供参考，商品以实物为准

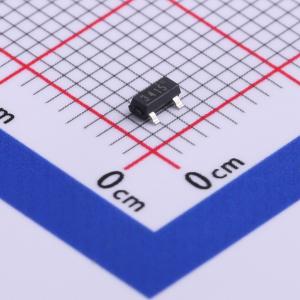

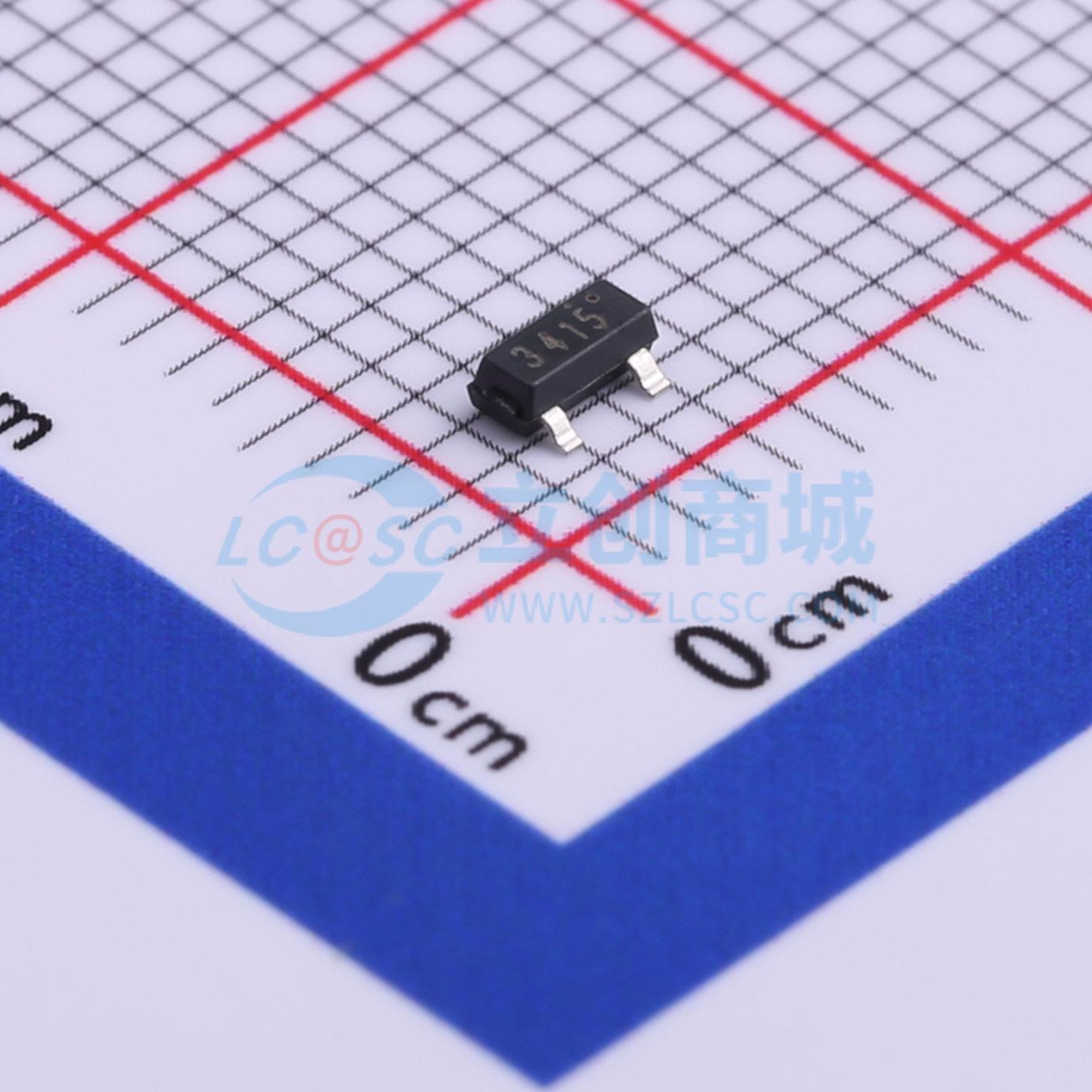

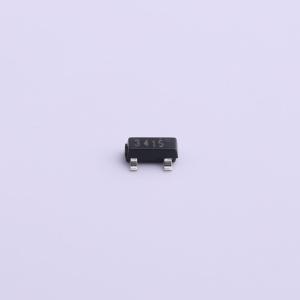

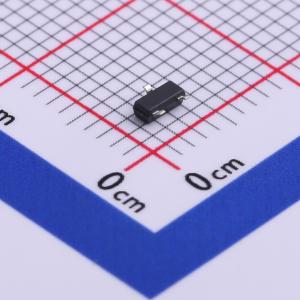

SL3415
1个P沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型 P VDSS(V) -20 ID@TC=29?C(A) -4 PD@TC=29?C(W) 1.5 VGS(V) ±8 RDS(on)(m?)Max.@TC= 25?C VGS=4.9V 50
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL3415
- 商品编号
- C556177
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 33mΩ@4.5V；45mΩ@2.5V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 17.2nC@4.5V | |
| 输入电容(Ciss) | 1.45nF | |
| 反向传输电容(Crss) | 160pF | |
| 类型 | P沟道 |
商品特性
- 漏源电压(VDS) = -20V,漏极电流(ID) = -4A
- 栅源电压(VGS) = -2.5V 时,导通电阻(RDS(ON)) < 60 mΩ
- 栅源电压(VGS) = -4.5V 时,导通电阻(RDS(ON)) < 50 mΩ
- 高功率和高电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- 脉宽调制(PWM)应用
- 负载开关
