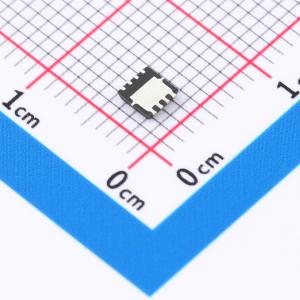

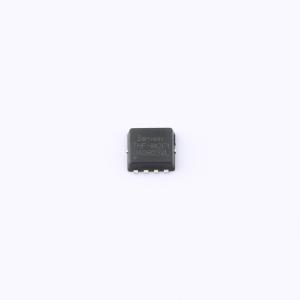

SWH040R03VLT
耐压:30V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此功率MOSFET采用先进技术制造，拥有更好的特性，包括快速的开关时间、低导通电阻、低栅极电荷，特别是出色的雪崩特性。
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWH040R03VLT
- 商品编号
- C5151861
- 商品封装
- DFN(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 4mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 33.8W | |
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 59nC@10V | |
| 输入电容(Ciss) | 2.792nF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该功率MOSFET采用先进技术制造。这种技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其是出色的雪崩特性。
商品特性
- 高耐用性
- 低RDS(ON)(典型值 5.5 m Ω )@VGS=4.5 V (典型值 4.0 m Ω )@VGS=10 V
- 低栅极电荷(典型值59nC)
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
-同步整流-锂电池保护板-逆变器
