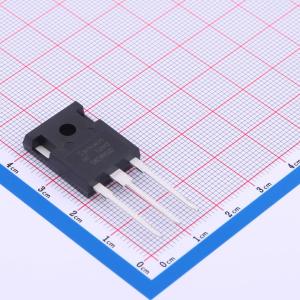

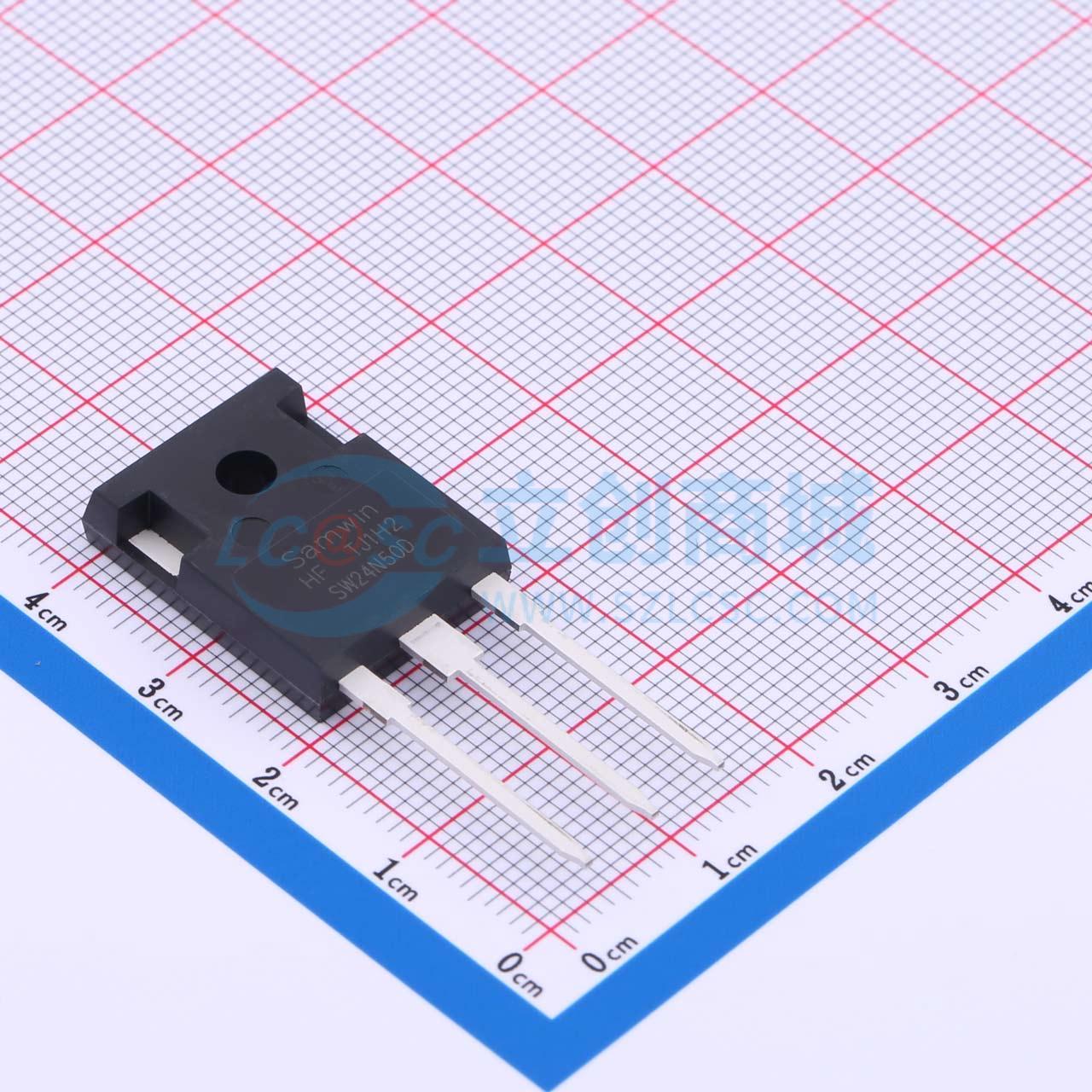

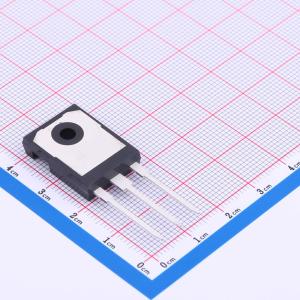

SWT24N50D
停产 耐压:500V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWT24N50D
- 商品编号
- C5151817
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 140mΩ@10V,12A | |
| 耗散功率(Pd) | 278W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 129nC@10V | |
| 输入电容(Ciss@Vds) | 5.98nF@25V | |
| 反向传输电容(Crss) | 15pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术生产。该技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
商品特性
- 高耐用性
- 栅源电压为10 V时，漏源导通电阻低（典型值1.1 Ω）
- 栅极电荷低（典型值28 nC）
- 改善的dv/dt能力
- 经过100%雪崩测试
应用领域
-LED-充电器-电脑电源
