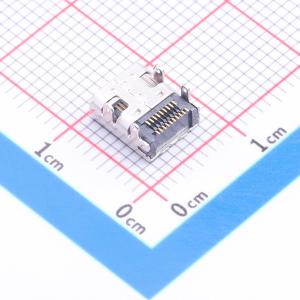

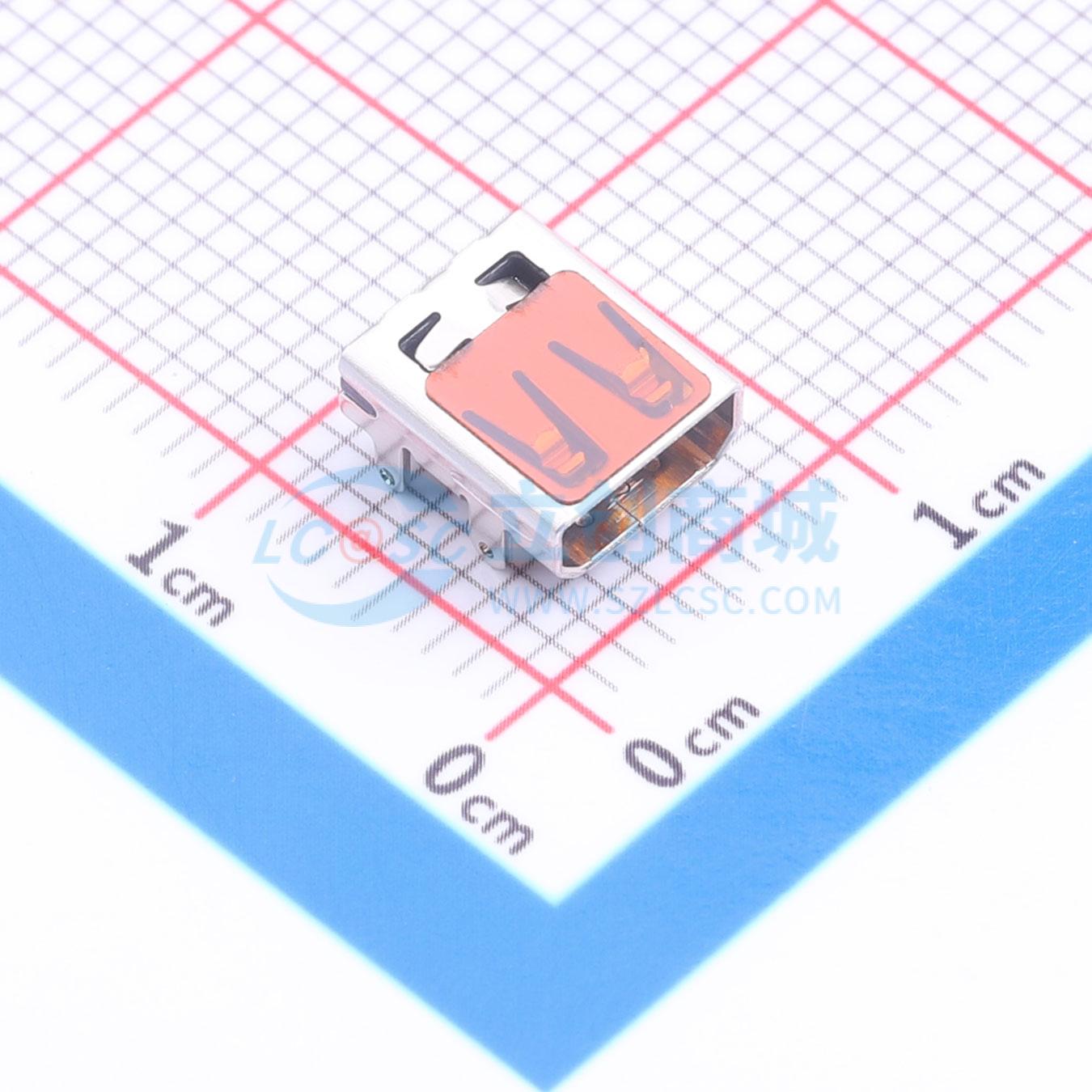

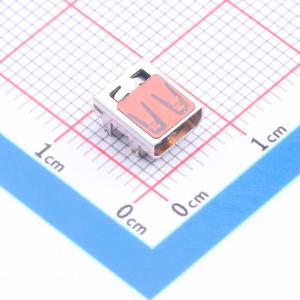

HDMI-01D
HDMI-D 母 19PIN D型 前插后贴 铜壳
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BXCONN(宝讯)
- 商品型号
- HDMI-01D
- 商品编号
- C54444659
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.446克(g)
商品参数
参数完善中
商品特性
- 材料：
- 外壳：LCP + 30%玻璃纤维，黑色，UL94 V - 0等级
- 触点：磷青铜（C5191），配合区域镀金，焊尾镀哑光锡或金，整体镀镍
- 外壳：磷青铜（C5191）
- 额定电流：0.3A
- 工作温度：-40℃ ~ 85℃
- 电气要求：
- 低电平接触电阻：不包括导体电阻，最大10mΩ（目标设计值），触点最大30mΩ（最终值），外壳最大50mΩ（最终值）
- 耐压：配合时150V交流（有效值）持续1分钟，未配合时250V交流（有效值）持续1分钟
- 绝缘电阻：配合时在150V直流下最小10MΩ，未配合时在500V直流下最小100MΩ
- 机械性能：
- 插入力：最大44.1N（4.5Kgf）
- 拔出力：4.9 ~ 25N（0.5 ~ 2.5Kgf）
- 耐久性寿命：1000次循环
- 红外回流焊：电路板上的峰值温度应在260±5℃保持10秒
- 每卷的起始和结束处，根据实际数量预留10 - 15个产品的空间
- 顶带剥离力：10g ~ 130g，剥离角度：165° ~ 175°，剥离速度：250 ~ 300mm/min
- 纸箱尺寸：350×350×155mm
- 数量：每卷1000个，每箱5卷，每箱共6000个
